Тройка... Шестёрка... Туз!

этой главе речь пойдёт о самых престижных (для своего времени) моделях ВАЗа – легендарных, безо всякого пре­увеличения, ВАЗ-2103 и ВАЗ-2106. И сравнение их с тузом не случайно – долгое время они были венцом вазовской короны!

Правда, знаменитая "тройка" по хронологии несколько не вписывается в рамки этой книги – логичнее было бы поместить её в первый том. Но составители после долгих споров ещё тогда пришли к единому мнению, что рассказ об этих, очень близких по духу, моделях должен быть цельным.

Русская "тройка"

азработку конструкции автомобиля № 2, который превратился по­з­днее в ВАЗ-2103, вели в Турине конструкторы ФИАТ, но в таком же тесном содружестве с вазовскими специалистами, как и по первой модели.

Осуществление этого проекта было предусмотрено контрактом, ус­ло­вия которого фирма ФИАТ выполняла неукоснительно.

Свидетельствуют непосредственные участники работ.

Л.Вихко, конструктор.

Ещё в начале 1967 года мы слы­шали от Соловьёва, что кроме автомобиля № 1 на базе ФИАТ-124 Волжский ав­­то­за­­вод будет выпускать ещё и автомобиль № 2.

Каким будет этот автомобиль и какие вообще будут мо­де­ли на ВАЗе, мы тогда ещё не знали.

Только позже выяснилоcь, что будет целое семейство:

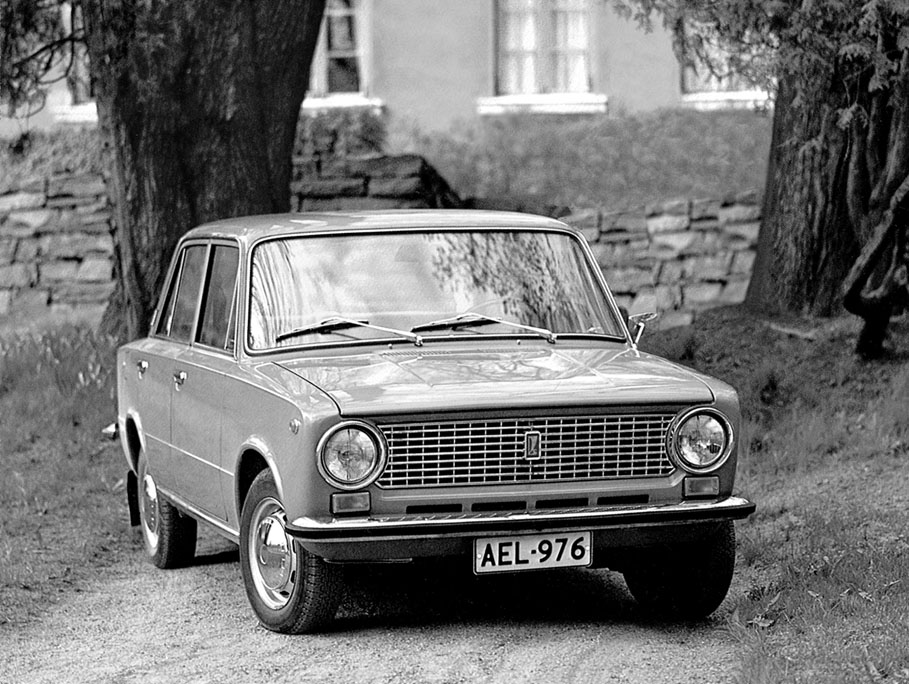

2101 – базовый, с мотором 1,2 л;

21012 – то же, но с правым рулевым управлением;

2102 – автомобиль с кузовом "универсал";

21022 – то же, но с правым рулём;

2103 – автомобиль № 2 "люкс", с мотором 1,5 л, с максимальной унификацией с базовым автомобилем 2101;

21032 – то же, но с правым рулём.

Вот как раз по вопросу максимальной унификации автомобиля № 2 с базовой моделью (автомобилем № 1) и разгорелась самая, пожалуй, жаркая битва за всю историю проекта ФИАТ-ВАЗ. И опять предоставим слово участнику этих событий, во­лею судеб оказавшемуся в самом эпицентре дебатов.

А.Декаленков (московская дирекция).

При подпи­са­нии договора о проекте завода на Волге было специально оговорено, что ФИАТ пре­доставит, на­ряду с те­х­ническим проектом завода, полную до­кумен­тацию на два автомобиля ("норма" и "люкс")[1].

ФИАТ, что вполне естественно, предложил готовые ре­ше­ния: в качестве авт. № 1 ("норма") – ФИАТ-124, а авт. № 2 ("люкс") – ФИАТ-125.

Автомобили были показаны высокому начальству и, по-ви­димому, по­лу­чи­ли одобрение, поскольку по обоим проектам сразу же развернулась кон­кре­т­ная ра­бота.

И вот тут начали выясняться любопытные подробности, перевернувшие в итоге всё задуманное с ног на голову. В тот самый период мне как раз довелось быть в Турине.

ФИАТ-124 имел в то время двигатель с нижним распредвалом и штанговым приводом клапанов. В то время как у ФИАТ-125 имелось два верхних вала с приводом ремнём (90 л.с. при 1600 см³).

Шасси 125-го было выполнено на платформе ФИАТ-1500 и значительно от­­личалось от ФИАТ-124.

Такое положение дел нашу делегацию никак не устраивало.

Мы потребовали от фирмы обеспечить максимальную унификацию обеих машин, а также ввести верхний распредвал на авт. № 1 (таким образом, речь фактически шла о другом двигателе).

Что тут началось! ФИАТ стал оказывать упорнейшее сопротивление име­н­но по новому мотору для первой машины.

Дело объяснялось просто.

Вообще-то новый верхневальный двигатель объёмом 1,2 л был уже разработан (в обычном порядке, по фиатовскому плану ОКР, вне зависимости от проекта ФИ­АТ-ВАЗ) и почти полностью испытан.

Нюанс заключался в том, что фирма просто не успела провести полноценную проверку двигателя новой конструкции на надёжность, что, естественно, требовало определённого времени.

ФИАТ даже предложил ВАЗу на первых порах поставить оборудование для изготовления старого мотора, а затем, по мере готовности верхневального двигателя, бесплатно (!) это оборудование заменить.

Наши решительно запротестовали – при пуске завода и так проблем будет с избытком, а тут ещё лишняя головная боль!

Но затем всё улеглось. Фирма резонно решила – время есть, будем доводить новый двигатель вместе с русскими. Так и получилось.

Вскоре в НАМИ уже пришли новые верхневальные моторы (1,2 л, а затем и 1,5 л) – сначала отдельно, а затем и на автомобилях.

Автомобиль № 2 должен был иметь максимальную унификацию с авт. № 1,  но общий "люксовый" стиль ФИАТ-125 обязан был сохраниться.

И тут фирма нашла приемлемый выход. Как раз в это время велась разработка улучшенной модификации 124-й машины – ФИАТ-124S (Special). Оба про­екта пошли параллельно, взаимно обогащая друг друга. В итоге автомобили ВАЗ-2103 и ФИАТ-124S оказались как два близнеца.

Вспоминается, в частности, что специалисты ФИАТ были весьма до­во­ль­ны тем, что мы из предложенных вариантов бокового молдинга на 2103 выбрали его расположение ниже дверных ручек (на 125-м он идёт прямо по их линии). Это давало заметное отличие по экстерьеру от ФИАТ-125 (что немаловажно для новой машины) и не приводило к разунификации.

Конечно, если сравнивать по-крупному, то ФИАТ-125 был явно более респектабельной машиной, чем наши "близнецы" – они выглядели поскромнее. Но взятый курс на унификацию был, считаю, всё-таки верным.

В числе прочего ФИАТ передал ВАЗу (с прицелом на 2103) проект двухвального мотора 1500 см³. Если мне не изменяет память, были и образцы.

Но, как быстро выяснилось при технологической проработке, он требовал значительного количества нового оборудования. А каких-либо средств на это уже не было…

Б.Тимофеев, испытатель.

В том, что ФИАТ-125 не стал для ВАЗа автомобилем № 2, виноват не только двигатель.

Были для этого и ещё причины. В частности, задняя подвеска у 125-го была выполнена на листовых рессорах! Она была исключительно мягкой – это отмечали все, кому удалось проехаться на этой машине.

Однако это означало, что принятие данной конструкции по­вле­чёт за собой создание на заводе совершенно нового производства по вы­пуску листовых рессор (мы-то хорошо знали ещё по ГАЗу, насколько это капризная штука!).

К тому же все прекрасно понимали, что век листовых рессор на глазах уходит в прошлое.

Серьёзные отличия были и по передней подвеске. Так что о какой-либо унификации и говорить не приходилось.

В общем, по сумме показателей ФИАТ-125 отвалился от проекта, как хвостик у ящерки.

Л.Вихко. Когда первая группа конструкторов заканчивала в Италии работу по автомобилю 2101, Соловьёв сказал, что я должен остаться ещё на какое-то время, чтобы принять документацию на автомобиль № 2.

Стал думать, как быть. Работа есть работа, но уж очень хотелось домой, увидеть семью, посмотреть на свою новую квартиру – трёхкомнатную (!), с га­зом, ванной и балконом. Роскошь по тем временам невероятная!

Я сказал Соловьёву, что в ходе работ по проекту № 1 заблаговременно консультировался с го­рь­ковскими конструкторами, на что следует обратить внимание в первую очередь. И что теперь мне точно так же надо подгото­виться к работе по ав­то­мобилю № 2. Он согласился и отпустил меня домой.

Съездил на ГАЗ, получил необходи­мую консультацию и стал продо­л­жать работу в ОГК, со дня на день ожидая вызов из Турина. А он пришёл только через полтора года. Вылетел я, естественно, незамедлительно.

Соловьёв сказал, что работа на ФИАТе по автомобилю № 2 бли­зится к концу, дизайнеры закончили изготовление демонстрационного макета и завтра мы сможем его увидеть. До этого он говорил, что автомобиль № 2 несколько напоминает новую модель ФИАТ-124S, но будет максимально уни­фици­ро­ван с автомобилем № 1.

И вот наконец в фиатовском Центре стиля (на ГАЗе подобное подразделение именовалось художественно-макетной мастер­ской) мы увидели дол­го­жданный макет.

Бамперы были зрительно толще, чем на 2101, решётка радиатора охватывала фары и была во всю ши­рину автомобиля, а по контуру панели задка, на рамках дверей и на боковинах установлены хромированные молдинги.

Ручки дверей – утоп­лен­ные и более широкие, чем на 2101[2]. Молдинг порога тоже шире.

Дизайнеры ФИАТа спросили, нравится ли мне автомобиль. Я отве­тил: "Красиво, только зачем так много хрома?".

Дизайнеры сказали: "О, у Вас хороший художественный вкус! Но ведь людям нравится!". А я подумал, что нехорошо, когда тебе льстят в лицо.

И только потом пришло понимание того, что лучше говорить правду о своём впечатлении, чем подделываться под внушаемые тебе понятия.

Работать с итальянцами по этому автомобилю мне было гораздо легче, чем по автомобилю 2101, поскольку стал лучше понимать язык, знал, к кому обратиться, и мог говорить с конструкторами без переводчика.

Поэтому общаться стало намного проще (переводчики часто многое путали), да и фиатовцы почувствовали, что мы на самом деле автомобилисты, а не танкисты, как их пугали.

Что меня удивляло – как это итальянцы так быстро находят но­вые (и уже отработанные) решения по конструкции деталей? Было та­кое впечатление, что они их не ищут, а просто открывают сказочный сундук и берут оттуда то, что лежит сверху (даже особо в нём и не роясь).

В большинстве случаев они давали новые решения для автомоби­ля № 1, на который документация, увы, была уже принята. Если мы им отказы­вали, они без задержки предлагали нам принять их для автомобиля № 2.

Несколько примеров. Составная облицовка центральной стойки для компенсации зазоров от коврика пола.

Изменение вызвано тем, что на 2101 ков­рик тонкий, ре­зиновый, а на 2103 – толстый, ворсованный. Новый пластмассовый держатель обивки двери, ко­то­рый вкупе заменял и прежний стальной держатель, и пластмассовый герметизирующий колпачок. Удлинён­ные ста­ль­ные держатели обивки крыши вместо коротких в сочетании с пластмас­совыми наконечниками. Новый замок и фиксатор боковой две­ри. Ограни­читель открывания дверей. И много чего ещё.

В дальнейшем наши производственники вполне разумно решили, что вы­годнее сразу переходить на новую конструкцию, чем иметь в производстве разные детали, выполняющие одни и те же функции.

По кузову самым смелым было решение о переходе на новые ручки дверей сразу, начиная с автомобиля 2101. При этом достигалась не только экономия затрат по оснастке для двух разных типов ручек, но и мак­симальная унификация дверей автомобилей № 1 и № 2 (отличия оста­вались только из-за отверстий под молдинги боковины и под сигнальные красные фонарики в торцах дверей).

Понятно, конечно, что раз у ФИАТа в производстве одновремен­но находится минимум 8 типов легковых автомобилей, то и арсенал кон­стру­к­тор­ских решений у них очень большой.

И всё же удивительная скорость работы их конструкторов впечатляла.

Никакого героизма в работе они не проявляют. Работая, перекидываются друг с другом новостями, совершенно к работе не относящимися.

На кульманах и на стенах бюро висят вырезки из журналов с обнажёнными девицами, и только у одного конструктора висела на доске картинка с автомоби­лем (я подумал – наверное, коллеги по работе считают его слегка чокнутым). А у одного висел такой необычный плакат: "Прежде всего – здоровье, потом – про­изводство".

Я допытывался у г-на Астиджано, начальника конструкторского бюро, о каких-то особых ме­тодах работы, но ничего нового не услышал.

А как здорово они рабо­тают вместе с технологами, перебивая друг друга в пылу спора и до­бавляя новые предложения для достижения явно общей цели, близкой как конструктору, так и технологу! Нам бы так!

И коллективы конструкторов и технологов не тратят время впу­стую на переделку уже принятой к производству конструкции. Или в ожидании того, когда коммерсанты ФИАТа примут решение о том, когда и какой автомобиль запускать в производство.

Помнится, нам дали на подпись чертёж "кузов в сборе под окраску" (у них это называется "серым" кузовом, а у нас – "чёрным"), в котором были указаны координаты для выполнения отверстий под крепление молдингов на кры­ль­ях и на дверях. Только координаты, поскольку сверление самих отверстий должно было производиться непосредственно при сборке.

Мы проверили и подпи­сали чертёж, но вскоре нам принесли чертежи крыльев и дверей с изме­нениями – в них уже были введены отверстия под крепление молдингов.

Я спросил у г-на Астиджано:

– А Вы не боитесь, что из-за отклонений в установке крыльев и дверей не будет обеспечен единый уровень расположения молдингов?

Он отве­тил, что тоже сомневается, но технологи считают, что дешевле вы­полнять отверстия на штампах на отдельных деталях, чем сверлить их на собранном кузове. И что технологи-сборщики гарантируют, что молдинги будут располагаться по единой линии.

Чертежи я подписал, но всё же сомневался – удастся ли в массовом производстве выдер­жать такую точность? Забегая вперёд, скажу, что при выпуске автомобилей на ВАЗе подтвердилось, что технологи ФИАТа были правы.

Когда на ВАЗ приехал г-н Астиджано, он осмотрел рабо­ту конвейера и вы­сказал несколько замечаний по качеству сборки. А потом сказал: "Но что касается зазоров дверей, капота и крышки багажника, то ваши рабочие делают это превосходно!". И поднял руку с пальцами, сложенными так, как де­лают на Западе, говоря "О кей!".

Когда разговор перешёл к делам конструкторским, он сказал, что придётся, очевидно, ввести изменения в усилители передних крыльев в зоне сопряжения с рамой ветрового окна, поскольку при испытаниях двух автомобилей, сделанных на ФИАТе, в этой зоне прослушивались скрипы, а затем появились и трещины.

Мы спросили: "А усилители были сделаны вруч­ную?" (уж очень не хотелось нервировать производственников ещё одним изменением). Ответ: "Да". Мы предложили дождаться результа­тов испытаний автомобилей, детали которых сделаны по основной технологии. Он нехотя согласился.

А когда началось производство автомобилей 2103, пошёл неясный слушок, что при обкатке автомоби­лей на треке ВАЗа слышен скрип в этой зоне. Два раза конструкторы и испытатели УГК выезжали вместе с обкатчиками на трек, но этот слушок не подтвердился.

После получения такого очередного слуха мы дали в СКП телефонограмму, чтобы при первом же обнаружении это­го скрипа автомобиль поставили отдельно и пригласили конструктора для осмотра. После этой телефонограммы слухи прекратились. Иногда приходится запастись терпением и не начинать ломать дрова, не разобравшись в деле.

К.Кукушкин, испытатель.

Но злосчастный скрип этот всё же вылез наружу. Правда, намного позднее, когда то ли штампы износились, то ли "разладились" сами наладчики оборудования. Но обо всём по порядку.

"Скрипим, брат, скри­пим…". Обычно это выражение вы­ска­зывают в адрес стареющего, немощного человека.

А тут... новенький, только что сошедший с конвейера авто­мобиль ВАЗ-2103. И уже скрипит!

Мало кто сейчас и помнит об этом. Мне же при­шлось докапываться до корней этого скрипа. Слышал да­же в свой адрес: "скрипичных дел мастер", хотя скрипку никогда и в руках не держал.

Заскрипели наши "тройки" в 1974-75 гг. Причём ни с того, ни с сего. Наши автолюбители не избалованы комфортом, но и они это заметили.

Причину этого скрипа долго искали в Управлении контроля качества (УКК), но безуспешно. И работа эта была переадресована к нам, в УГК. Главный кузовщик, начальник нашего отдела доводки кузовов Ю.Крымов, поручил разобраться со скрипом мне.

На ровной дороге всё было нормально, но стоило выехать на булыжник или неровности – начиналось.

Источник находился где-то в передних стойках, а так как они были трубчатого сечения, то служили своеобразными резонаторами, и звук выходил откуда-то из-под крыши.

Начались поиски. Сделав много поперечных разрезов стойки, заметил как-то, что внутренний усилитель стойки касается рамки ветрового окна. Скрип возникает при определенном сопряжении деталей.

А если изменить зазор? Только вот как добраться внутрь конструкции, чтобы не испортить товарный вид? Стал экспериментировать, благо образцов было много.

Сконструировал приспособление – "козью ножку" с вилками на концах для правой и левой стоек. Через технологическое отверстие под крыльями нао­щупь добирался до фланцев стойки и отгибал их.

После такой операции едем на трек, на "стиральную доску". Весь внимание. Ничего не слышно. Или уши от напряжения заложило?

Разворот. Едем в обратную сторону. Тихо. Победа? Берём следующую ма­шину. Результат положительный. Докладываю руководителю.

– Ты опять восстанови скрип, потом ликвидируй, тогда можно поверить, – сказал Крымов.

По нескольку машин в день "оперировал" я своей "козьей ножкой". При­чём без разборки, резки, сварки.

Как оказалось, причина скрипа крылась в неправильной наладке вырубного штампа, которая и наделала столько шума, вернее скрипа.

Наладке штампов и сварке деталей стали уделять больше внимания, и проблема скрипа сошла на нет.

Но... Однажды в наш отдел опять пригнали автомобиль ВАЗ-2103 с диагнозом "скрип". За рулём – водитель самого Полякова, так что автомобиль явно для кого-то готовился.

Но можно же было найти "тихий" автомобиль? Очевидно, заявка была на машину определённого цвета, а краска такая закончилась. Так что всё было понятно без слов.

Снова едем по "стиральной доске". Скрипит. Но скрип какой-то другой. Операция "козьей ножкой" успеха не принесла.

В чём же дело? Начинаю рассуждать. Удалить скрип можно или увеличив зазор между деталями, или... точно, приблизив их друг к другу. Внутрь стойки не залезешь. Решение принято – нужно слегка подстучать. Но портить товарный вид нельзя ни в коем случае, поскольку такой краски нет.

Беру гладкую дощечку и через неё осторожно простукиваю дверной про­ём. Снова едем на трек – тихо. Разворот – скрипа нет. Для гарантии проезжаем "стиральную доску" на разных режимах – опять тихо. Порядок!

Водитель говорит мне:

– И ты тут работаешь? В УКК целую неделю во все щели заглядывали безрезультатно, а ты пару раз стукнул, и всё!

– Надо знать, где стучать!

Почти как у Капицы.

Л.Вихко. Возвращаюсь к работе в Турине. После проверки и подписания чертежа решётки облицовки радиатора он был отправлен на ВАЗ и на ДААЗ.

Но вскоре мы получили с ДААЗа телеграмму, что из-за своих габаритов эта решётка не проходит в линии гальванизации для её хромирования. Даазовцы просили расчленить её на две или три части.

Наше обращение на ФИАТ по этому вопросу нашло понимание, и нам представили новые чертежи – правой и левой половинок решётки. Эти две части перед их установкой на автомобиль надо было снача­ла соединить винтами между собой.

Но это увеличивало трудоёмкость сборки автомобиля и не давало уверенности, что данное крепление не ослабнет во время движения.

Я попросил конструк­торов ФИАТа, чтобы они это решение пересмотрели. Мотивировал это тем, что в случае ослабления крепления придётся снимать всю решётку, подтягивать винты, а затем вновь устанавливать всё на место.

Итальянцы уточнили: "Так Вы имеете в виду ослабление крепления деталей между собой?". Я говорю: "Да, так". Тогда ведущий конструктор г-н Мастраццо говорит: "Послушайте, а если ослабнет крепление ко­леса?". Стало понятно, что разговор уводят в сторону. Я отвечаю: "Это неважно".

Трижды он повторил свой вопрос, нажимая на слово "колесо", и трижды я ответил: "Неважно". Он недоумённо спросил: "А почему?". Я ответил: "По­тому, что я – кузовщик, и для меня важ­нее всего детали кузова, а колесо – это совсем не кузов".

Невозможно опи­сать восторг фиатовца, он убежал в другую часть бюро и оттуда по­слышался громкий хохот. Так он бегал по всему бюро и говорил: "Послушайте, что сказал этот русский!". Уж очень итальянцы любят шутку. Крепление деталей они всё же переделали.

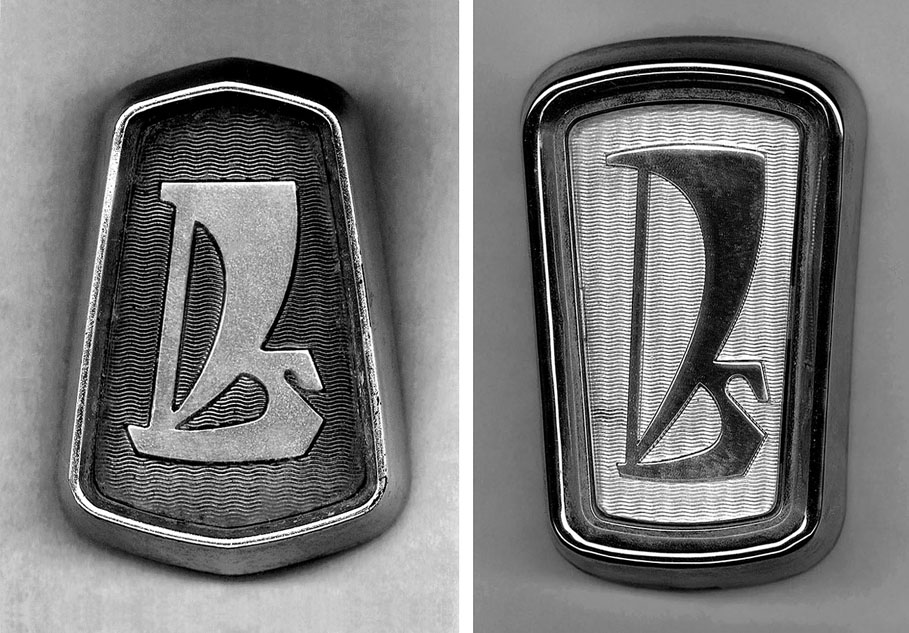

Вскоре принесли на подпись чертежи заводского знака для автомобиля 2103. Итальянцам очень понравилась разработка наших дизайнеров – графика ладьи на знаке 2101 (они называют ладью "барка"). Для 2103 они предусмотрели заводской знак увеличенных размеров и поэтому вытянули парус ладьи вверх.

По моим понятиям, форму ладьи они испортили, но спорить не стал, так как в Турине наших дизайнеров в тот момент не было. Подумал тогда, что если им это тоже не понравится, то они пришлют на ФИАТ свои предложения. Но ничего, знак на 2103 пошёл, его изменили только на 2106.

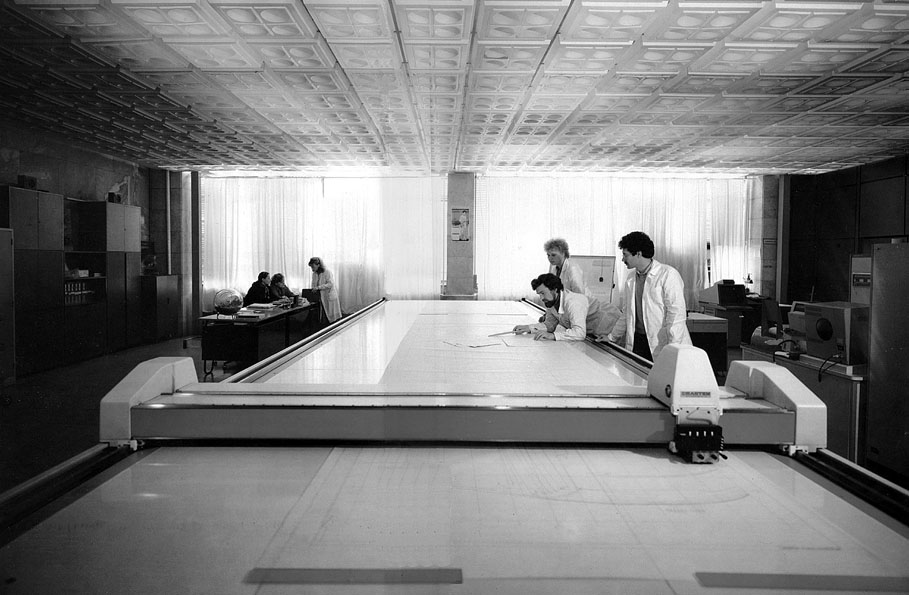

Однажды конструкторы ФИАТа показали на вертикальном плазе (давняя мечта иметь такой у нас!) контуры автомобиля 2103 с ку­зовом "универсал".

Они объяснили, что у них вызывает большое за­труднение проектирование молдинга на боковине, поскольку из-за изменения высоты положения кры­шки горловины бензобака молдинг приходится непосредственно на линию разъёма этой крышки.

Я об этом автомобиле раньше не слышал и обещал итальянцам, что постараюсь всё выяснить. На сле­дующий день в нашем офисе на Сан-Карло проходило совещание руковод­ства ФИАТ с Поляковым.

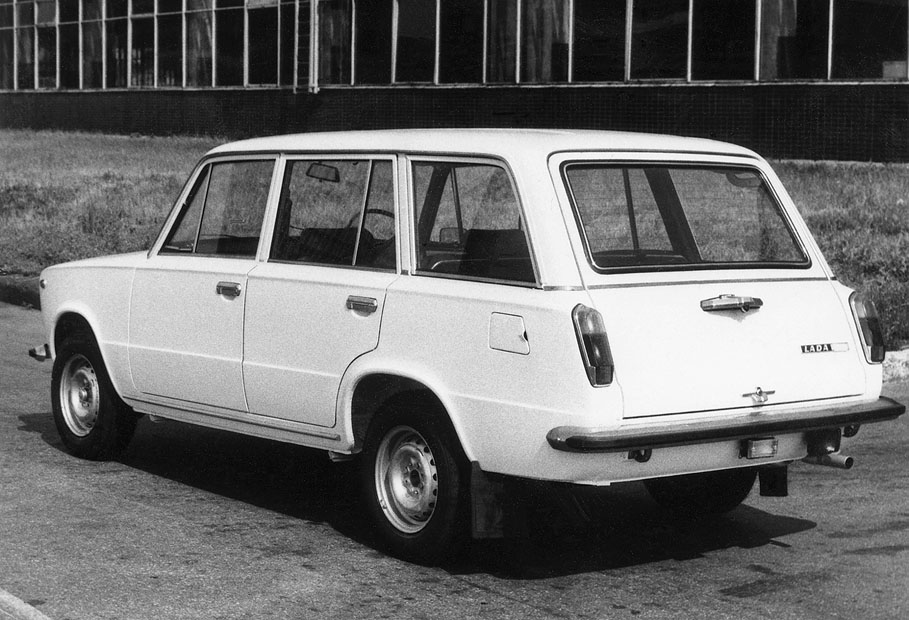

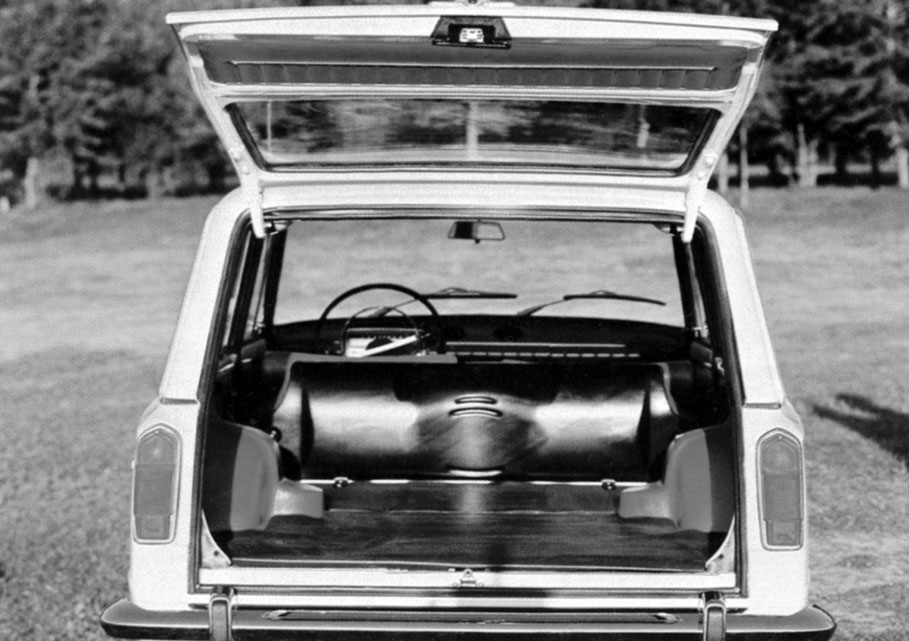

Среди других вопросов зашёл разговор об ав­томобиле 2103 "универсал". Поляков спрашивает меня: "А зачем этот автомобиль?". Я ответил, что не знаю. Поляков сказал, что такой ав­томобиль ВАЗу не нужен. Итальянцы с облегчением вздохнули[3].

При сборке первого автомобиля 2103 на конвейере ВАЗа А.Житков сказал мне: "Пойдите, посмотрите, почему не монтируется щиток с при­бо­рами".

Я впервые взял в руки этот узел, подсоединил к приборам колодки с проводами, выходящими из панели приборов, и стал букваль­но впихивать щи­ток в панель. Жгуты проводов толстенные, плохо гнутся и не лезут в окно панели – не хватает моих двух рук. Кое-как втиснул щиток приборов и закрепил.

Всё это время, пока я возился, группа рабочих-сборщиков шла рядом с кузовом по конвейеру. Я ска­зал им: "Всё!", но они говорят: "А посмотри, как далеко ты проехал по конвейеру". Я ответил: "Но ведь это только первый раз, дальше са­ми руки подскажут, как смонтировать проще и быстрее".

А сейчас думаю, почему не сказал Житкову, что это вопрос не мой, а элект­риков? Время, что ли, такое было, когда всё хотелось сделать самому?

При продвижении кузова по конвейеру выяснилось, что не монтируется ручка стеклоподъёмника двери. Очевидно, фиатовцы забыли, что ручка новая, не как на автомобиле 2101, а облицовка осталась от 2101. Мы сказали об этом г-ну Санти, конструктору ФИАТа (итальянцы тогда работали в офисе на ул. Гагарина).

Вечером он зво­нит и говорит, что всё верно, только эту облицовку надо ставить не как на 2101, а с переворотом. Я не поверил, посмотрел в чертёж и убедился, что он прав, Ох, и стыдно мне стало!

Как-то Житков в цехе сборки сидений обратил моё внимание, что операция подтяжки обивки к спинке сиденья очень трудоёмкая – надо было протащить сквозь отверстия в спинке 6 верёвочек и завязать их за пружины спинки. Я ответил, что иначе нельзя обеспе­чить красивый рельеф на обивке.

Подошла большая группа рабочих, все стали слушать, как начальство ругает конструктора за то, что он не думает о труде рабочих. Мне стало стыдно за этот спектакль, и возражать я перестал. Эти верёвочки позднее были всё же аннулированы, отчего рельефы обивки, конечно, лучше не стали.

Однажды Житков сказал мне, что на автомобиле 2103 при езде в тёмное время подсвеченный циферблат часов отражается в ветровом стекле, мешая водителю. Он спросил: "Вы видели это в автомобиле?". Я ответил, что не видел и что за рулём 2103 никогда не ездил. Он говорит: "Тогда поездите и посмотрите".

Хорошо сказать, а где взять машину? Решил идти по пути Житкова и поручил нашему конструктору Борису Янчукову (работал у нас такой) выяснить этот вопрос.

Он спрашивает: "А кто меня повезёт, да ещё в вечернее время?". Я отве­тил, что ехать никуда не надо, а нужно просто посидеть на месте водителя.

Он сходил к испытателям, возвратился и говорит, что у кузовщиков есть автомобиль 2103, но без аккумулятора, да ещё там так светло, что никакого отражения в стекле не увидишь. Я сказал ему, что это всё элементарно – надо просто взять на время аккумулятор с другой машины, а сам автомобиль для создания темноты накрыть брезентом.

Так и сделали (испытатели при этом изрядно позабавились, устраивая ко­н­структору "тёмную"). В темноте всё подтвердилось – часы в стекле отражались довольно явственно.

Встал вопрос – что делать? Углубить часы в панель приборов? Но это дорого. Изменить наклон часов? Тоже дорого. Решили ввести козырёк вокруг часов, а чтобы избежать травмы головы при случайном ударе о козырёк, сделать его из ре­зины.

Изготовили опытные детали, поставили на автомобиль. Всё в поряд­ке. Не знаю, по какой причине, но этот козырёк в про­изводство так и не пошёл.

Когда шла приёмка документации по автомобилю 21032 (с правым рулём), наш начальник бюро Л.Мурашов как раз находился в Турине. Он предложил конструкторам ФИАТа внести изме­нение в чертёж панели приборов для того, чтобы использовать консоль панели 2103 (в их варианте консоль для "правого руля" была новой, т.е. оригинальной).

Конструкторы согласились, но сказали, что мастер-модель на панель приборов 21032 почти готова и что надо получить согласие фирмы, её изготавливавшей, на внесение изменений.

Мурашов поехал на эту фирму и объяснил мастеру своё предложение. Мастер ответил, что это очень трудоёмкая работа, которую придётся делать очень долго.

Тогда Мурашов взял лежавшую рядом стамеску и приложил её к мастер-модели. Мастер, увидев, что русский не только держит стамеску как надо, но и приложил её к нужному мес­ту, вырвал у него инструмент и тут же внёс изменения в мастер-модель.

Это позволило ВАЗу избежать больших затрат (в валюте) на изготовление пресс-формы для новой детали.

В целом, освоение в производстве автомобилей 2103/21032 прошло гораздо легче, чем автомобиля 2101. Сказался приобретённый опыт работников всех служб ВАЗа.

Ю.Туровский, конструктор.

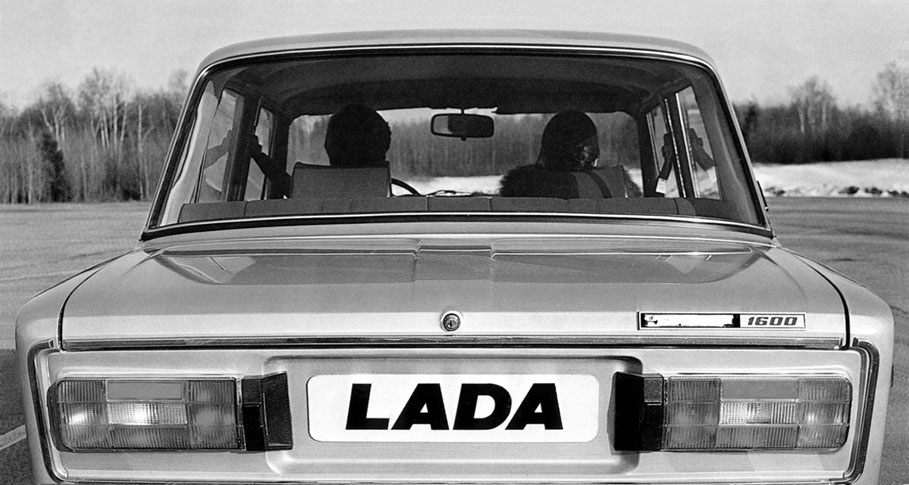

Не всё шло, конечно, глад­ко. Запомнилось, с каким трудом осваивалось произ­водство задних фонарей.

Тогда впервые в Союзе на заводе "Карболит" в г. Оре­хо­во-Зуево осваивалась технология двухцветного литья.

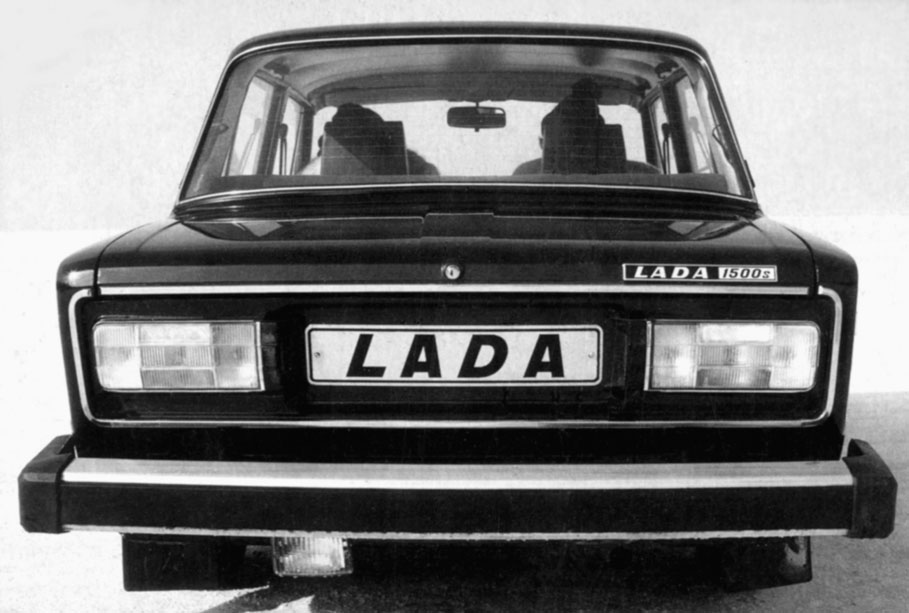

Сбо­рка задних фонарей и подфарников 2103 была орга­ни­зо­вана на ДААЗе, там же была освоена технология уль­т­ра­звуковой сварки светоотражателя к рассеивателю.

Нам с В.Пташкограй и А.Чугуновым вместе с УЛИР пришлось принимать в этом самое деятельное участие, так как сначала вообще ничего не хотело получаться. Рассеиватель разваливался по стыку цветов, не садился в корпус, светоотражатель не варился.

Дело дошло до того, что задний фонарь пришлось вообще перевернуть "вверх ногами".

Причина заключалась в том, что по документации ФИАТ жёлтый сигнал поворота располагался сверху, а весь "красный комплект" (габаритный огонь, стоп-сигнал и катафот) – в нижней части фонаря.

Вот тут-то и подстерегала нас серьёзная загвоздка. Нижняя часть фонаря была чуть больше наклонена относительно кузова, чем верхняя (фонарь был как бы "переломан" посередине – таким уж задумали его итальянские дизайнеры и конструкторы).

По этой причине катафот, который должен располагаться строго вертикально, приходилось очень глубоко утапливать в нижнюю, красную часть рассеивателя, что вызывало огромный процент брака.

Попытки улучшить положение строгим соблюдением технологии практически ничего не дали. Поэтому и пришлось идти на кардинальные меры – красная часть оказалась наверху, где катафот уже "тонул" не так глубоко. Проблема была решена раз и навсегда.

В.Пташкограй, конструктор.

Дело осложнялось ещё и тем, что рассеиватель фонаря должен быть двухцветным, а для нашей страны в те годы это было новшеством, для которого требовались и новое оборудование, и время, и, конечно же, деньги.

Но время поджимало, и мы вынуждены были "лепить" задний фонарь "из того, что было" (как в известной пе­сне). По решению руководства срочно была создана сов­­местная с УЛИР и заводом "Карболит" (г. Орехово-Зуево) бригада.

Общими усилиями мы стали изобретать и в итоге изобрели-таки своеобразный "утюг" (не удивляйтесь и не смейтесь), на котором спекали (склеивали) рассеиватели из красного и оранжевого дакрила. После долгих мучений работа наша увенчалась успехом, и конвейер всё-таки пошёл!

Но вдруг как-то вернулся из очередной московской командировки зам. главного конструктора В.Вершигора и "обрадовал", что осколками моих фо­нарей усыпаны все дороги в родном отечестве. Наспех склеенные, фактически "полукустарные" рассеиватели просто начали рассыпаться. Спешка всегда выходила и выходит боком.

Срочно пришлось дорабатывать технологию, и в итоге фонарь всё же обрёл надлежащие качества.

Вот с такими приключениями создавался первый в Союзе задний фонарь с двухцветным рассеивателем.

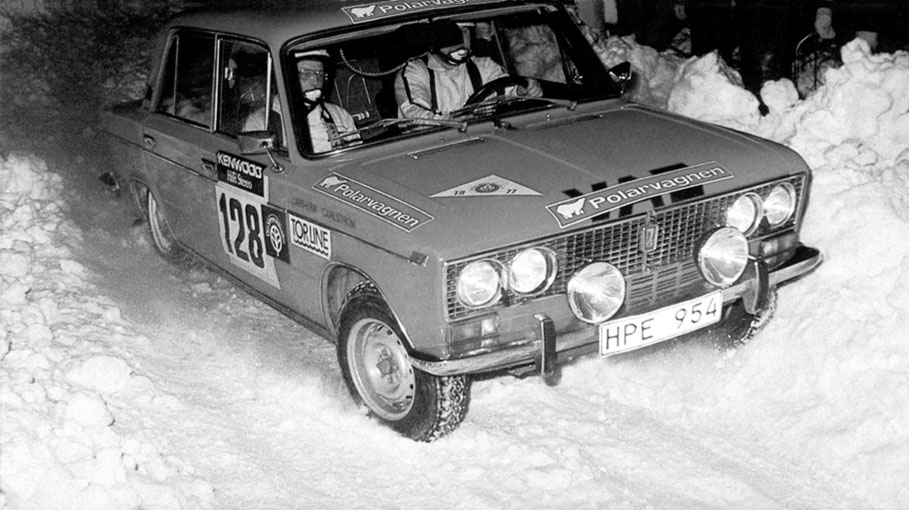

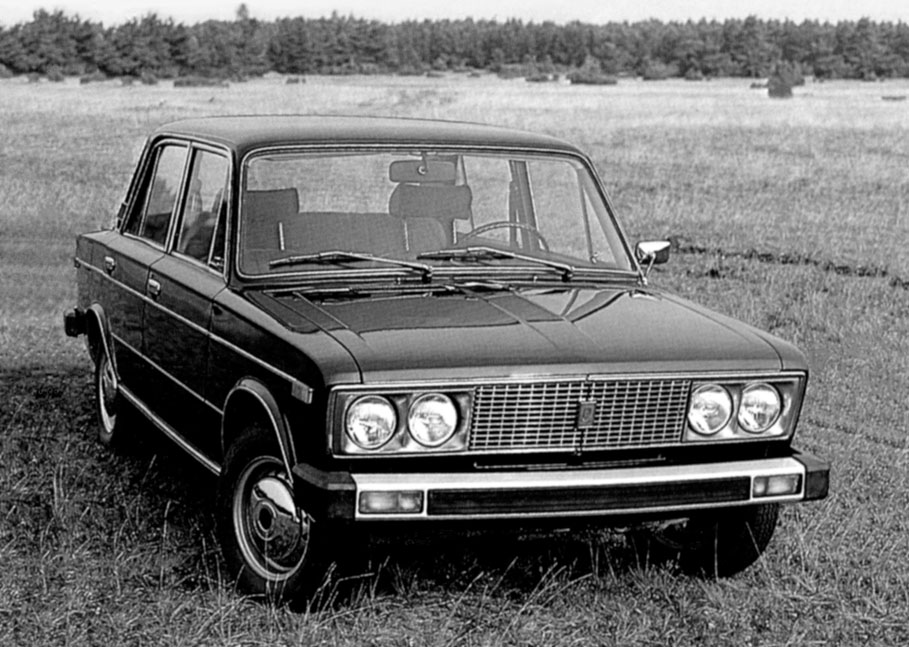

Запомнилось, с каким трудом осваивалась для ВАЗ-2103 четырёхфарная система головного света. Дело в том, что она требовала чрезвычайно точного выполнения геометрических параметров и от­ра­жателя, и рассеивателя.

В Союзе имелся единственный завод-монополист по производству изделий светотехники – "Красный Октябрь" в г. Киржач Владимирской обл. И, к сожалению, на тот момент к изготовлению точной четырёхэлементной системы он оказался не готовым.

Поэтому фары делали, что называется, "всем миром". Оптический элемент в сборе покупали у фирмы FER ("Fahrzeug Elektrik Rulla") в ГДР, а Киржач делал только "горшок" (штампованный из листового металла и окрашенный в чёрный цвет корпус).

Вскоре производство этих фар освоила чешская фирма "Автопал" в городе Н.Йичин. И лишь в 1976 году на ВАЗ начали поставляться полностью отечественные фары.

А вообще с автомобилем ВАЗ-2103 в то время сложилась довольно необычная ситуация. Так уж получилось, что до начала промыш­ленного выпуска он как таковой на ВАЗе прак­тически не испытывался (лишь в НАМИ два или три образца проходили дорожные испытания вместе с "копейками").

В УГК ВАЗа имелись всего два образца, изготовленные в Италии. Один из них три года работал носителем на испытаниях новых тогда радиальных шин модели ИЯ-170, а другой, образцово-пока­за­тельный, в работах задействован не был – его демонстрировали всяческим делегациям, в коих тогда недостатка не было.

Сборка ВАЗ-2103 на конвейере началась в IV квартале 1972 года. Надо сказать, что первоначально планировалось изготовление всего пятисот ав­томобилей.

Но оказалось, что в прессовом и механосборочном производствах все подготовительные работы уже закончены.

И тогда В.По­ляков принял смелое решение собрать в 1972 году ещё 1500 автомобилей ВАЗ-2103 сверх плана. Однако, оказалось, что некоторые пос­тавщики пока не в состоянии обеспечить необходимое количество комплектующих.

Это касалось, в основном, деталей салона. Всё остальное – кузов, двигатель, шасси и прочая механика уже находились в тот период на должном уровне.

В результате было выпущено полторы тысячи так называемых "гибридов" ВАЗ-2103В (индекс "В" означал "временный"). Они компле­к­това­лись сиде­ньями и панелями приборов от 2101, в остальном соответствуя документации.

Все эти автомобили были проданы работникам ВАЗа, заводов-сме­ж­ников и научно-исследо­ва­тель­ских институтов, на­ибо­лее активно сот­ру­д­­ничав­ших с ВАЗом.

В первой половине 1973 года, по мере готовности поставок отечественных комплектующих изделий, и салон автомобиля обрёл, наконец, свой надлежащий вид.

В этом же году состоялся первый международный рекламный автопробег автомобилей ВАЗ по странам СЭВ. О нём лучше всего расскажет его организатор.

Г.Клячин, конструктор.

Всё началось ещё в 1972 году. В ознаменование 55-ле­тия Октября известный журнал "Огонёк" обра­тился к ге­не­ра­льному директору ВАЗа В.Полякову с пред­ло­жением про­вести на вазовских автомобилях рекламный автопробег по стра­нам СЭВ.

Цель преследовалась двоякая. Во-первых, конечно, по­ка­зать широкой публике стран соцлагеря вазовские ав­то­мо­били воочию, "живьём"; во-вторых, поближе ознакомить с ними персонал заводов, где изготавливались комплектующие изделия для ав­томобилей ВАЗ.

Но в тот момент Поляков посчитал эту акцию несколько преждевременной – уж больно не хотелось ему лишний раз подчёркивать перед всеми близкое родство 01-й машины с ФИАТ-124. Тем более что по внешнему облику они практически не различались.

Другое дело – готовившийся тогда к выпуску "люксовый" вариант, т.е. ВАЗ-2103. Прямого аналога у него на ФИАТе не было (модель 124 Special, близкая по конструкции, внешне всё же заметно отличалась).

Но в конце 1972 года завод собрал лишь первую партию "гибридов" 2103В с 01-м салоном. Такой переходный вариант демонстрировать всей Во­с­точной Европе тоже резона не было, и "Огоньку" пришлось подождать до лета следующего года.

На этот счёт было даже прямое указание Полякова – пока автомобиль ВАЗ-2103 не будет на 100% укомплектован всем необходимым, никаких ре­к­ламных акций (тем более – международных) не проводить.

Но к лету ситуация улучшилась и были наконец отобраны два товарных автомобиля. Отбирали их, конечно, тщательно, как на выставку, поскольку дело предстояло нешуточное.

"Огонёк" выделил целую команду журналистов, среди которых был и знаменитый на весь мир "огоньковский" фотограф Д.Бальтерманц. Но "командовать парадом" поручили мне, как представителю завода – авторитет ВАЗа был тогда непререкаемым. Вдобавок доверили и "баранку" головной машины пробега (за рулём второго автомобиля был заводской водитель-испытатель Ю.Гирин).

Про этот первый в истории ВАЗа рекламный автопробег можно рассказывать долго – он до сих пор перед глазами. Но за недостатком места ограничусь самыми яркими впечатлениями.

Машину приняли очень хорошо. Что и не удивительно – на тот момент автомобиль ВАЗ-2103 вполне соответствовал мировому уровню.

Запомнилось, что лучшие в Восточной Европе дороги были, конечно, в ГДР. А на втором месте по этой части оказалась, как ни странно, Румыния. Дороги там тоже великолепные, хотя и намного уже, чем в Германии.

В Польше удивило то, как там подходят к воспитанию подрастающего поколения в плане уважения к правилам дорожного движения. Начинается всё это ещё в детском саду и так же продолжается в школе вплоть до самого выпуска.

По всей стране масса мини-автодромов, где ребятишки постигают дорожные премудрости как в качестве пешеходов, так и водителей мини-элек­тро­мо­билей. Нам оставалось только позавидовать.

Несказанно удивила Чехословакия. Тамошние водители, как и у нас, предупреждают встречных о полицейских засадах "морганием" фар. Но что самое ин­тересное – дорожная полиция смотрит на это сквозь пальцы.

Тогда мы поинтересовались у одного из инспекторов: "Почему?". И услышали прелюбопытный ответ: "Мы ведь стоим в самых опасных местах. А предупреждённый водитель неизбежно сбрасывает скорость. Но нам-то только этого и надо!".

Ничего не скажешь, мудро. Только как это объяснить нашим доморощенным "гибэдэдэшникам", которые за подобное "моргание" чуть ли не растерзать тебя готовы?

И вообще, надо сказать, что такого противостояния водителей и дорожной полиции, как у нас, мы не наблюдали больше нигде. Есть над чем подумать.

Болгария тоже "удивила", по-своему. В любой момент на шоссе из придорожных зарослей может преспокойно выехать телега, "водитель" которой и не подумает посмотреть по сторонам. Удивительная беспечность, которая заставляла всё время быть настороже.

А в целом пробег прошёл очень удачно. Техника не подвела – качество изготовления и сборки вазовских автомобилей в те годы было отменным, не чета нынешнему.

Несмотря на то, что с конца 1972 года "тройка" уже вовсю шла по конвейеру, заводу необходимо было выполнить ещё одну формальность – провести приёмочные испытания.

Согласно принятому в то время в Союзе порядку, приёмочным испытаниям подвергались опытные образцы автомобилей. И только после подписания акта приёмки модели начинался процесс постановки автомобиля на производство.

Но для ВАЗа Министерство автомобильной промышленности в своё время уже сделало исключение – приёмочные (или межведомственные) испытания ВАЗ-2101 в 1971 году проводились на автомобилях конвейерной сборки.

Поскольку прецедент уже имелся, точно так же решили поступить и с ВАЗ-2103.

Была создана межведомственная приёмочная комиссия под председательством многоопытного директора НИИАТ (НИИ Автотранспорта) про­фессора А.Ос­т­­ровского.

Она включала в себя представителей самых ра­з­нообразных заинтересованных ор­ганизаций – Ми­ни­стерства внешней торговли, Министерства торговли РСФСР, ГАИ МВД СССР, Автоэкспорта, которые представляли интересы потребителей автомобиля, а также некоторых научно-исследо­ва­тель­ских институтов автомоби­льной тематики.

Возглавил испытания ведущий инже­нер НИИАТ А.Пони­зов­кин – опыт­­нейший испытатель, давший путёвку в жизнь не одному десятку советских легковых и грузовых автомобилей.

Начало работ было запланировано на июль, но из-за летних отпусков комиссия смогла со­браться на ВАЗе только в августе.

2 августа 1973 года на главном конвейере комиссией (не заводскими специалистами, об этом тогда и речи быть не могло!) были отобраны четыре автомобиля: кра­с­ный и зелёный ВАЗ-2103 и два белых ВАЗ-2101 – для сравнения.

При отборе обращали внимание только на цвет и внешний вид автомобилей, никакой специальной подготовки или проверки, конечно же, не проводилось[4].

А.Смирнов, испытатель.

Бригада испытателей была скомплектована заранее. За руль автомобилей ВАЗ-2103 сели водители-испытатели УГК Во­ло­дя Михайлов и Миша Мигунов, а на 2101 поехали Юра Культин и водитель-испытатель Управления контроля ка­че­ства Слава Сусарин.

Контролёры – инженеры-испытатели УГК Женя Воляков и Ваш покорный слуга, а также инженер Управления кон­т­ро­ля качества ВАЗа Гарри Рунг и инженер-испытатель Дмит­ров­ского автополигона Олег Мельников. Принимал участие в испытаниях и представитель НИИАТ инженер Женя Нагорный.

Группу технического обеспечения возглавил Жора Черей, совмещавший обязанности завхоза и механика.

В группу вошли инженер-электрик УГК Миша Петрусевич, два моториста – Слава Новиков и Миша Яценко, периодически сменявшие друг друга на протяжении испытаний, а также водители "техничек". На голубой "тройке" ехал Толя Родин, а на ГАЗ-52 с запчастями и оборудованием – Ваня Пахомов.

В то время в стране ещё не было развитой сети технического обслуживания, поэтому всё необходимое для обслуживания и ремонта автомобилей приходилось везти с собой.

Бригада собралась молодёжная. Самым старшим был Володя Михайлов, которому в то время уже исполнилось 35 лет. Все они за прошедшие с тех пор годы не изменили профессии испытателя и до сих пор работают на ВАЗе, за исключением Володи Михайлова и Гарри Рунга, безвременно скончавшихся от болезней.

После тщательного осмотра, выявившего лишь несколько незначительных видовых дефектов, взвешивания и обмера всех автомобилей приступили к выполнению пробеговой части испытаний.

Е.Воляков, испытатель.

Программа была достаточно жёсткой – из общего пробега 30000 км почти четверть приходилась на грунтовые и бу­лыжные дороги, по 10% – на горные дороги и скоростную дорогу Дмитровского авто­полигона, движение по которой осуществлялось на макси­мальной скорости.

Двадцать процентов пробега нужно было выполнить в Мо­скве по специально разработанным для испытаний город­ским маршрутам с наибольшей интенсивностью дви­жения. И только треть общего пробега приходилась на асфальтированные дороги ра­в­нинного профиля.

Кроме того, как на любых приёмочных испытаниях, предстояло провести целый "букет" различных лабораторно-до­рожных испытаний, чтобы оценить соответствие автомобилей требованиям технических условий, ГОСТов и международных правил.

После стандартной обкатки пробегом 3000 км и регламентного технического обслуживания приступили к работе на грунтовых дорогах.

С одной стороны, нельзя было откладывать грунт на осень из-за угрозы затяжных дождей. С другой – хотелось побольше пробега выполнить на базе завода, что обеспечивало быстрый и надёжный ремонт в случае появления каких-либо неисправностей.

Для работы выбрали участки полевых дорог около Васильевки, проходившие вдоль Димитровградского шоссе. И не прогадали. Весь пробег, за исключением одного дня, выполнили по сухим дорогам, и никаких поломок.

В начале сентября наша разноцветная колонна в сопровождении грузовика с запчастями отправилась из Тольятти на Дмитровский автополигон для проведения лабораторно-дорожных испытаний и пробега по скоростной и булыжной до­рогам (в то время булыжная дорога на треке ВАЗа построена ещё не была).

А.Смирнов. Первые же работы принесли неприятности. Все четыре автомобиля по выбросам вредных веществ (токсичности) с запасом укладывались в действующие в то время российские стандарты, но не укладывались в новые европейские требования при испытаниях по ездовому циклу.

Представитель Автоэкспорта поставил вопрос о прекращении испытаний и отправке автомобилей на завод для доработки.

Через два дня с завода прибыл специальный курьер. Привезенные им документы подтверждали, что на ВАЗе и на Димитровградском автоагрегатном заводе заканчивается подготовка производства новых малотоксичных карбюраторов, ко­торые должны поступить на конвейер в четвёртом квартале.

Представлены были и положительные результаты испытаний автомобилей с новыми карбюраторами, проведенных к тому времени на ВАЗе и в НАМИ.

Председатель комиссии принял к сведению представленные материалы и решил испытания продолжать.

Остальные лабораторно-дорожные испытания не принесли никаких нео­жиданностей и полностью подтвердили соответствие автомобиля всем действующим требованиям.

Зато здесь нас поджидали не­ожиданные потери в личном составе.

М.Петрусевич, испытатель.

Во всей этой истории виноват, конечно, я сам. Вообще-то в бригаде я исполнял обязанности электрика (мало ли что может случиться).

Но машины работали исправно, необходимости в моём вмешательстве пока не было. И тут как раз на полигоне настало время проводить оценку устой­чивости и уп­рав­ляемости автомобиля.

Будучи более или менее свободным, я, конечно, вызвался помочь – в таких испытаниях каждый человек на вес золота.

Мне поручили следить, не происходит ли отрыв колёс от дороги и при необходимости ставить на место резиновые конуса, ограничивающие траекторию испытаний (их постоянно сбивали при заездах).

Одного я не учёл тогда – погоды. День выдался пасмурный, с резким северным ветром, а оделся я с утра несколько легкомысленно – в старенькое трико и майку с короткими рукавами.

Беготни с конусами в тот день было много, и в какой-то момент, мною незамеченный, меня всё же крепко продуло.

На следующее утро поднялась температура. Домашние средства не помогли, температура всё росла, пришлось обращаться в больницу.

Простуда оказалась настолько сильной, что целых три недели провалялся в Дмитровской городской клинике.

Когда выписали, немедленно полетел догонять своих – они к этому времени были уже на Кавказе.

К счастью, моё отсутствие на ходе работ никак не сказалось. Система электрооборудования автомобилей не подвела – за всё это время никаких не­ис­прав­ностей не было.

Да и вообще, надо сказать, что те годы были, безо всякого преувеличения, пиком качества вазовских автомобилей. Жаль, что потом это всё постепенно растерялось.

А.Смирнов. Но вернёмся на полигон. Подходил к концу сентябрь, приближалось время осенних дождей, и все понимали, что нужно торопиться.

Пробег на максимальной скорости по скоростной дороге автополигона вы­полнили за три дня, работая в две смены: в первой смене за рулём водитель, во второй – контролёр.

Все инженеры имели немалый водительский опыт и профессиональным водителям ни в чём не уступали. За смену автомобиль проходил до 600 км, что на сто километров больше установленной нормы.

В таком же темпе начали работу на булыжнике. Здесь, конечно, 600 км за смену не сделаешь, поскольку скорость на ровных участках получалась не больше 50–55 км/ч, а сменная норма – всего 200 км.

Кроме того, в трёх местах восьмикилометрового булыжного кольца размещены участки с пороговыми неровностями[5], на которых необходимо снижать скорость до 10–15 км/ч.

Вот тут-то и произошла первая серьёзная поломка. Водитель, видимо, запоздал с торможением, скорость оказалась чрезмерно высокой и при проезде "порога" оборвался кронштейн стабилизатора поперечной устойчивости.

Ремонт не занял много времени, через пару часов машина снова была на дороге. Тут же позвонили на завод – неисправность вполне может повториться, нужно срочно прорабатывать усиление кронштейна.

В первых числах октября, когда пробег по булыжнику перевалил за две тысячи километров, на полигон приехал А.Понизовкин. Он познакомился с результатами испытаний и быстро подсчитал, что пробег по булыжнику мы закончим только во второй половине октября.

Тогда горную часть испытаний до праздников провести будет невозможно, а в ноябре на Кавказе зарядят сильные дожди, что может затруднить работу.

В связи с этим он принял решение прекратить испытания на булыжнике и отправиться в Сочи, чтобы провести пробег по горным дорогам в наиболее благоприятных условиях.

Через два дня, отправив вперёд грузовик с запчастями, колонна стартовала с полигона на Воронеж–Ростов–Краснодар–Сочи.

Ограничения максимальной ско­­рости в то время ещё не было, держали постоянно 120–125 км/ч, так что средняя скорость движения была около сотни. Поэтому от Москвы до Сочи удалось домчать всего за два дня.

В Сочи сначала разместились на турбазе Малый Ахун у самого берега моря. Условия прекрасные – до воды 50 метров, машины можно ставить прямо у дверей двухместных деревянных домиков.

На следующее утро начали работу по маршруту Сочи–Туапсе. Участок дли­ной 125 км ещё не подвергся реконструкции и изобиловал крутыми поворотами и подъёмами – словом, настоящая горная дорога.

Однако через пару дней работу пришлось приостановить и перебазироваться в общежитие автобусного парка, расположенное в верхней части Сочи, довольно далеко от моря.

Дело в том, что у самого берега моря каждый день, а то и несколько раз в день проходили короткие ливни с грозами. В результате влажность воздуха на турбазе достигала 100%, постельное бельё и одежда не просыхали, отдохнуть после смены в таких условиях было невозможно. Близостью к морю пришлось, увы, пожертвовать.

Работали также в две смены и, надо сказать, порядком уставали – движение по горным дорогам на скоростях, близких к предельным, требовало постоянного нервного напряжения.

В.Котляров, испытатель.

В те времена я был счаст­ливым обладателем "гибрида" ВАЗ-2103В из прошлогодней декабрьской партии, выде­лен­ной передовикам производ­ства. И той осенью как раз поехал (впервые на собственном автомобиле!) в отпуск в родной Краснодар[6].

Быть всего в двух шагах и не заехать проведать наших му­жиков было просто невозможно!

Тем более что по новой "срезке" через Горячий Ключ и Джубгу ехать до Сочи всего ничего (раньше приходилось делать крюк через Новороссийск).

Правда, толком не знал, конечно, где они разместились, но надеялся всё же непременно их разыскать с помощью той же ГАИ. И вдруг, заправляясь в Джубге, вижу, как сюда же заруливает вся наша колонна! То-то радости было!

Так с ними и доехал до автобусного парка, где они забазировались. Устроили небольшой праздничный ужин (у меня с собой, конечно, имелось всё необходимое), а наутро, временно оставив свою "ласточку", отправился на маршрут в качестве контролёра.

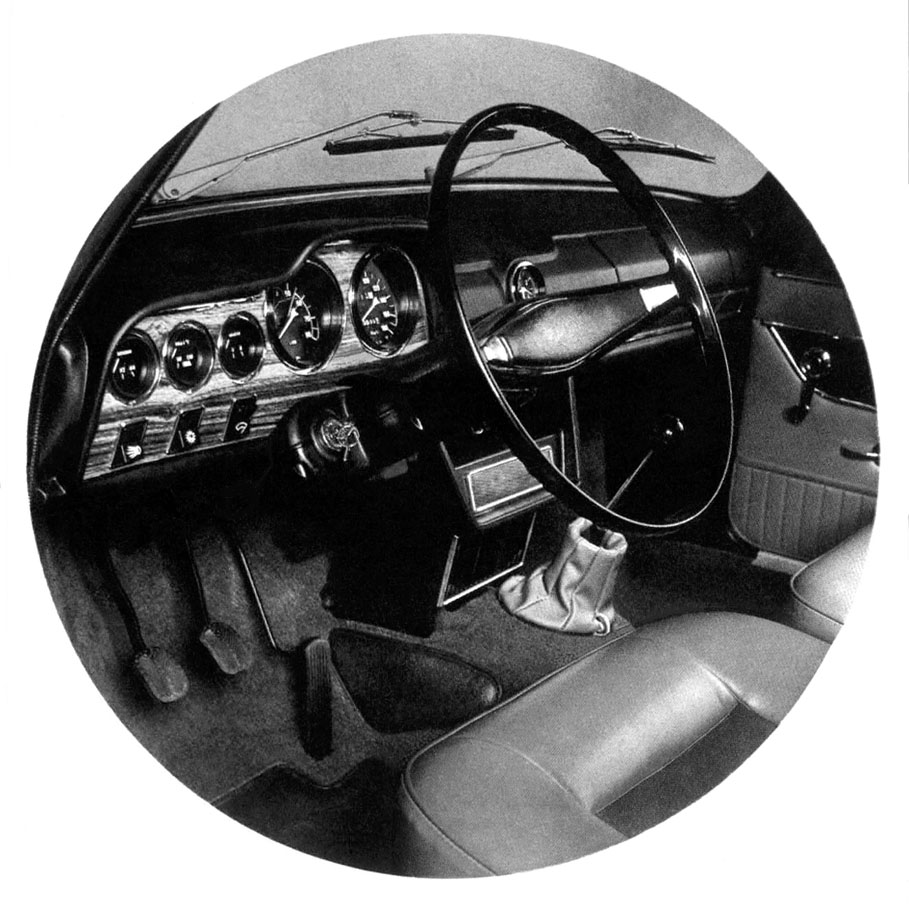

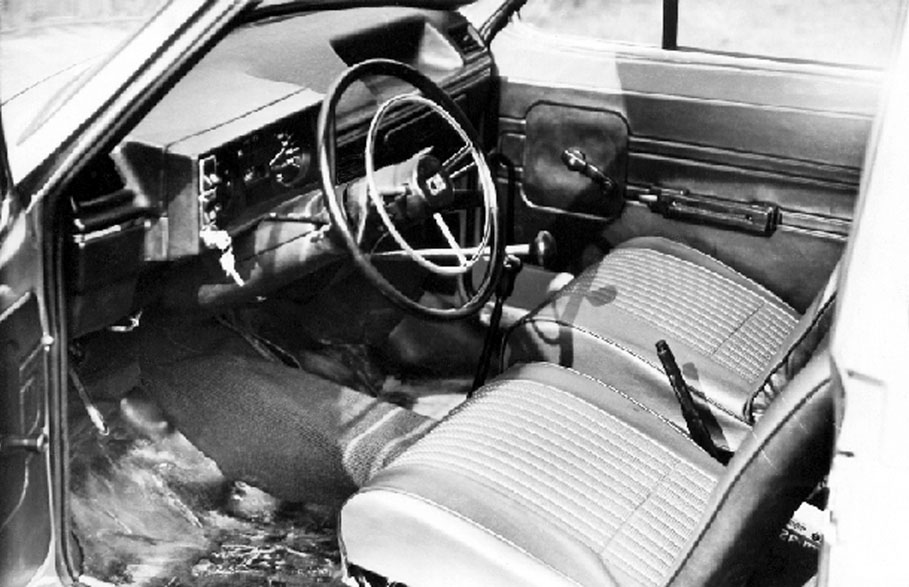

Салон, что и говорить, был гораздо богаче моего "гибридного". Мягкие ковры надёжно глушили шум, разговаривать можно было вполголоса. В правительственных ЗИЛах ездить, конечно, не доводилось, но простой российский частник такого уровня комфорта ещё не видывал!

Взять хотя бы такой "пустячок", как омыватель ветрового стекла. Даже на только что появившейся "копейке" (и на "гибридах", увы, тоже) он был весьма далёк от совершенства, поскольку представлял собой небольшую резиновую кнопочку на панели приборов. Её, к тому же, было очень неудобно нажимать левой рукой, да и "прыскала" она, прямо скажем, не ахти…[7]

А тут вдруг прямо под левой ногой водителя – роскошный нажимной (правда, механический) мощный насос, буквально заливающий стекло тугими струями воды. На довольно грязных осенних горных кавказских дорогах мы тогда просто нарадоваться на него не могли![8]

Дорога Сочи–Туапсе в то время представляла из себя практически сплош­ной серпантин с очень малым количеством прямолинейных просматриваемых участков. А медленно ползущих грузовиков было, как всегда, в избытке.

Поэтому проблема обгонов была как никогда острой – не тащиться же за грузовиком многие километры! Сменное задание было весьма жёстким, и его надо было выполнять – дело уже шло к глубокой осени.

И как тут выручала великолепнейшая (на то время, конечно) динамика нового автомобиля! При малейшем "просвете" водитель "врубал" третью передачу и машина буквально выстреливала вперёд, успевая на коротком отрезке обойти грузовик, а то и два.

Куда там "Волгам", бывшим до этого "королями" горных трасс!

Бывало, догоняем "Волгу", плотно сидящую на хвосте грузовика и выжидающую удобный момент для обгона.

Беда в том, что этой тяжёлой машине нужно было гораздо больше сво­бодного места для нормального безопасного обгона без "подрезки". А нам-то столько не надо! И, улучив момент, одним рывком стремительно обходили и "Волгу", и грузовик.

Вряд ли такое нравилось местным "королям", но удержаться за нами на горной трассе они не могли, как ни старались. Быстрее нас в горах Кавказа тогда вообще никого не было! Разве что попался бы какой-нибудь спортивный "Феррари"!

Но не попался – иномарок на дорогах в те времена было не в пример меньше, чем сейчас.

Обратило на себя внимание и то, что на каждой остановке машину немедленно облепляла тьма любопытных. Основную реакцию можно передать одной фразой: "Ух, ты!". Да что там говорить, машина и вправду была отличной!

А.Смирнов. За день до окончания пробега на горных дорогах мне пришлось испытать несколько весьма неприятных часов. На одной из "троек" из-за износа сальника штока вышел из строя вакуумный усилитель тормозов. За­мена его много времени не заняла, и на следующее утро я с Мельниковым выехал на этом автомобиле на маршрут.

Благополучно добрались до Туапсе, пообедали и собрались ехать обратно. Выехал на дорогу, разогнался километров до 30 и притормозил перед крутым поворотом. Вдруг тормоза мгновенно заклинило, двигатель заглох. Автомобиль проскользил пару метров юзом, оставляя на асфальте черный след, и замер посреди дороги.

Первое, что пришло в голову – отвернуть штуцер на главном тормозном цилиндре. Всё правильно – из-под штуцера ударил фонтан тормозной жидкости, и тормоза заработали. Попробовал несколько раз затормозить с разной интенсивностью – вроде всё в порядке, тормоза работают нормально.

Примерно через полчаса остановились перекурить. После трогания с места история повторилась. Минут двадцать обсуждали, что же могло случиться, но причину дефекта определить так и не смогли.

Нужно возвращаться на базу и разбираться. Но ведь тормоза снова могут заклинить! А если это произойдет на крутом повороте? В общем, оставшиеся до Сочи 100 км преодолели часа за три – ехали буквально "шёпотом", стараясь не пользоваться тормозами, в постоянном напряжении, в любой момент ожидая неприятностей.

На базе разобрались быстро – при замене усилителя никто не обратил внимания на величину выступания штока, а она не должна превышать определённого значения. После регулировки установили усилитель на место и дефект больше не повторялся.

Когда автомобили прошли по горным дорогам по 3000 км, я позвонил в Москву Понизовкину и сообщил, что мы готовы вернуться на полигон для окончания пробега по булыжнику.

И тут выяснилось, что погода нас всё-таки подвела – два дня назад в Москве резко похолодало, выпал снег, и синоптики потепления не обещают.

Что делать? Работать на покрытой снегом булыжной дороге нельзя – укатанный снег превращает её чуть ли не в асфальтовое шоссе. Ждать, когда потеплеет? А если придётся ждать до весны?

Я вспомнил, что на юге Украины под Мелитополем до сих пор сохранился участок булыжной дороги, о которой говорили, что построена она ещё во вре­мена Потёмкина. Понизовкин об этой дороге тоже знал. Он попросил меня по­звонить на следующий день, чтобы принять окончательное решение.

Утром звоню в Москву. Понизовкин сообщает: "Согласие председателя ко­миссии и главного конструктора ВАЗа получено. Поезжайте в Мелитополь и постарайтесь закончить пробег по булыжнику до Октябрьских праздников".

Через сутки колонна прибыла в Мелитополь. С размещением помогли испытатели Мелитопольского моторного завода, устроившие нас в гостинице по­сёлка Приазовье, расположенного в нескольких километрах от Мелитополя.

Булыжная дорога начиналась буквально в 100 м от гостиницы. Для работы выбрали участок длиной около 30 км, проходящий от Приазовья через село Васильевка в сторону городка Токмак. Дорога оказалась в хорошем состоянии, причём движения по ней почти не было – местные водители предпочитали параллельные грунтовые дороги.

Торопить людей не приходилось – после двух месяцев командировки все рвались домой. Работали, не считаясь со временем, от темна до темна. Тем не менее режим испытаний никто не нарушал, выдерживали скорость не выше 60–65 км/ч. Ежедневный пробег достигал 700 км за счёт полного ис­пользования светового дня.

Г.Черей, испытатель.

В Приазовье оказалось только одно бытовое неудобство – тамошняя вода была настолько насыщена сероводородом, что даже компот и чай в столовой имели весьма специ­фи­ческий вкус и запах.

Делать нечего, пришлось мне идти договариваться с пред­седателем мест­ного колхоза. В тот год, на наше счастье, как раз выдался небывалый урожай арбузов. И, войдя в наше по­ложение, он уступил нам несколько центнеров арбузов по смешной цене – чуть ли не по копейке за килограмм.

Так что до последнего дня мы вместо воды постоянно ели арбузы, да и домой с собой прихватили по два-три на каждого.

А.Смирнов. Наконец пробег по булыжнику был закончен. Не теряя ни одного дня, второго ноября мы отправились домой, чтобы каждый мог провести праздники в кругу семьи.

Но, не доезжая Запорожья, случилось первое (и единственное за весь период испытаний) ДТП. Миша Мигунов довольно резко притормозил, пропуская встречный автомобиль, а ехавший следом на "копейке" Юра Культин в этот момент отвлёкся и не среагировал.

Правда, отделались сравнительно легко – на Мишиной "тройке" разбиты стёкла задних фонарей, на "единичке" слегка помяты ободки фар. Замена фонарей заняла буквально 15 минут, и – снова в путь.

Конечно, уже со слегка подпорченным настроением – всё-таки любое ДТП, даже такое мелкое, для участников испытаний всегда неприятно.

Дорога до Тольятти прошла без происшествий, хотя потребовала от водителей большого напряжения. Зима наступила ранняя, уже за Харьковом на дороге появился снег и до конца пришлось пробираться то по голому льду, то по снежным перемётам. Такой контраст после южного тепла!

По приезде я сразу же доложил главному конструктору В.Со­ловьёву о результатах испытаний, упомянув и о ДТП с разбитыми фонарями.

Начальник отдела испытаний А.Чёрный категорически потребовал отстранить Культина от дальнейшей работы. Но Владимир Сергеевич возразил: "Не нужно наказывать водителя – в дороге всякое бывает. Думаю, собственная совесть его достаточно наказала". В итоге Юра Культин остался с нами до самого конца испытаний[9].

Соловьёв остался доволен полученными результатами. Он попросил собрать всех участников пробега, поблагодарил за успешно проведенную работу и выразил пожелание, что остальное будет выполнено столь же быстро и качественно.

15 ноября отдохнувшая бригада заняла свои места в автомобилях. Оста­вался последний этап – пробег 6000 км по улицам Москвы.

Однако в столице сразу же возникла жилищная проблема – в городских гостиницах мест не оказалось. Рассматривался даже такой вариант – поселить людей в подмосковном Дмитрове в гостинице автополигона. Конечно, это должно было сильно усложнить работу – ведь от полигона до Москвы це­лых 80 километров!

Спас положение председатель комиссии А.Островский. Использовав свои связи, он устроил нас на спортивной базе "Трудовые резервы", расположенной в Тушино на берегу Москвы-реки.

Жили мы на дебаркадере, пришвартованном к пирсу в качестве гостиницы для спортсменов. Здесь же, прямо у сходней, стояли автомобили. Лучшего размещения и не придумаешь!

За полтора месяца работы мы хорошо познакомились и подружились с администрацией гостиницы, так что впоследствии на три-четыре года дебаркадер стал постоянной базой размещения вазовских испытателей в Москве, пока его не закрыли и не превратили в склад.

Работа в Москве не запомнилась ничем, кроме постоянного нервного на­п­ряжения. За день нужно было сделать 250–300 км по центру города внутри Садового кольца, где средняя скорость движения не превышает 25–30 км/ч. И так изо дня в день.

Несколько дней заняли работы по оценке системы отопления автомобилей, которая вызвала восхищение всех членов комиссии – в то время ни один советский легковой автомобиль не был таким "тёплым".

Кроме того, каждое утро перед выездом фиксировались показатели "холодного" пуска двигателей. Зима была не слишком суровой, ртутный столбик только несколько дней опускался до цифры минус 23⁰.

Тем не менее, представитель автополигона О.Мельников, до этого не работавший с вазовскими автомобилями, был немало удивлён. Каждый день, практически независимо от температуры, все автомобили запускались с первой же попытки после 2–3 секунд работы стартера – всей отечественной технике, кроме "Жигулей", до этого тогда было далеко.

Небольшое развлечение для всей бригады состоялось в середине декабря, когда на Московском ипподроме проводились автомобильные гонки, входившие в международное ралли "Русская зима". Мы дружно отправились на трибуну ипподрома, чтобы "поболеть" за своих – в ралли участвовали водители-ис­пы­татели УГК ВАЗ Э.Пистунович и Я.Лукьянов.

К концу декабря пробег по Москве был закончен и, попрощавшись с гостеприимным дебаркадером, мы вернулись в Тольятти. Работы оставалось не­много – частичная разборка автомобилей, исследование дефектов и составление необходимых документов.

23 января 1974 года Межведомственная комиссия на своем последнем заседании подписала "Акт и протокол междуведомственных при­ё­мочных испытаний легкового автомобиля ВАЗ-2103 "Жигули" производственного изготовления", высоко оценив как технические, так и качественные показатели второй тольяттинской малолитражки.

Вазовская "птица-тройка" получила официальную путёвку в жизнь, доказав впоследствии свой высокий класс миллионам потребителей – как в отечестве, так и за рубежом.

Интересно, что через пару лет на заводе вновь возродилась идея "люкс-универсала", о котором уже упоминалось.

Г.Цапулин, испытатель.

В 1976 году по указанию тех­ни­ческой дирекции на кон­вейере ВАЗа были изготовлены и собраны три автомобиля ВАЗ-2103 "универсал".

Цель – про­верка на соответствие европейским требо­ва­ни­ям, а в дальнейшем (в перспективе) – поставка этих ав­то­мо­билей за рубеж.

Один образец был передан на "АвтоВАЗтехобслуживание",  другой отдали на Дмитровский автополигон. Третий об­разец оказался в Центре стиля УГК, где его препоручили мне.

В 1977 году наш автомобиль попал в аварию. На заводе по спецзаказу был изготовлен ещё один такой же кузов, на который были поставлены все детали с разбитого автомобиля. Я отъездил на нём 6 лет, после чего автомобиль был списан. В производство эта модель так и не пошла.

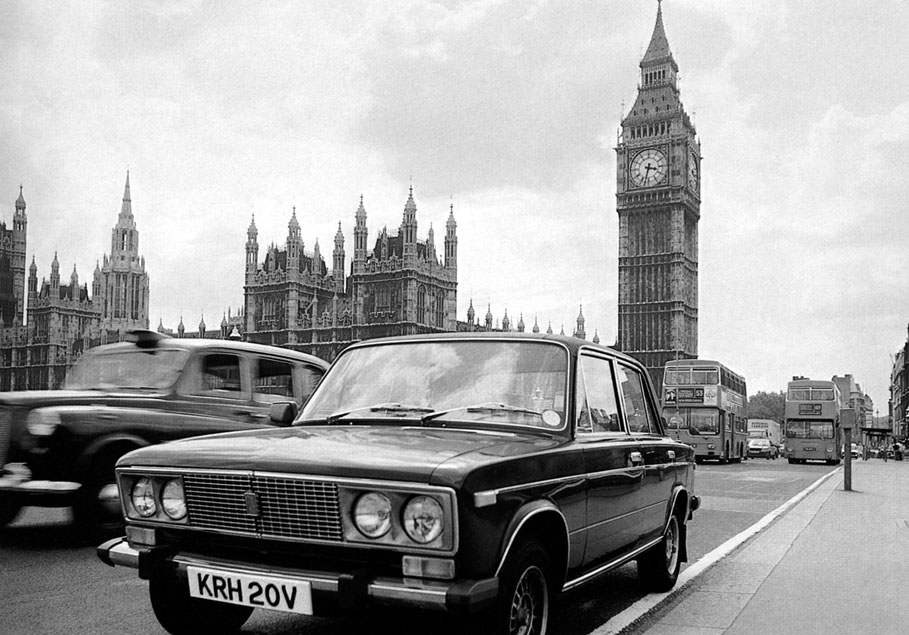

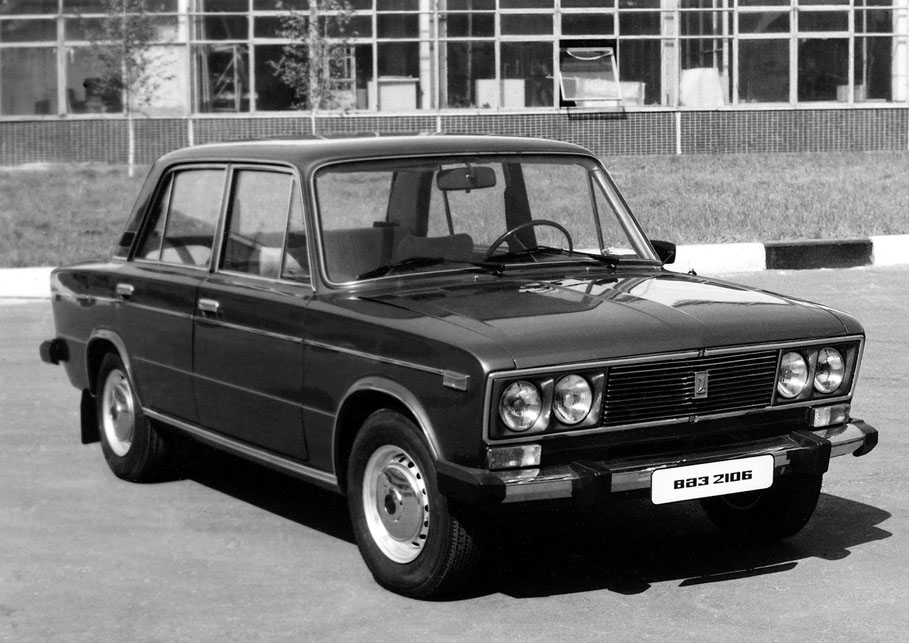

Работа над "шестёркой"

олько-только пошла с конвейера "тройка", как разработ­чики уже начали работу над её модернизацией. Проект этот получил индекс 21031 ("единичка" в конце и означала модернизацию – вспомним модель ВАЗ-21011, модернизированную "копейку").

"Шестёркой" машина эта стала гораздо позже, о чём мы далее ещё расскажем.

И вновь предоставим слово непосредственным участникам ра­з­ра­ботки этого "люкс-модерна", результатом труда которых стал ВАЗ-2106 – "народный автомо­биль", "шаха". Самая популярная и, по мнению многих, самая надёж­ная из всех моделей Волж­ского автозавода.

В мире немного автомобильных фирм, которые бы производили и, главное, продавали без какой-либо существенной мо­дер­ни­зации одну и ту же модель ма­шины более четверти века.

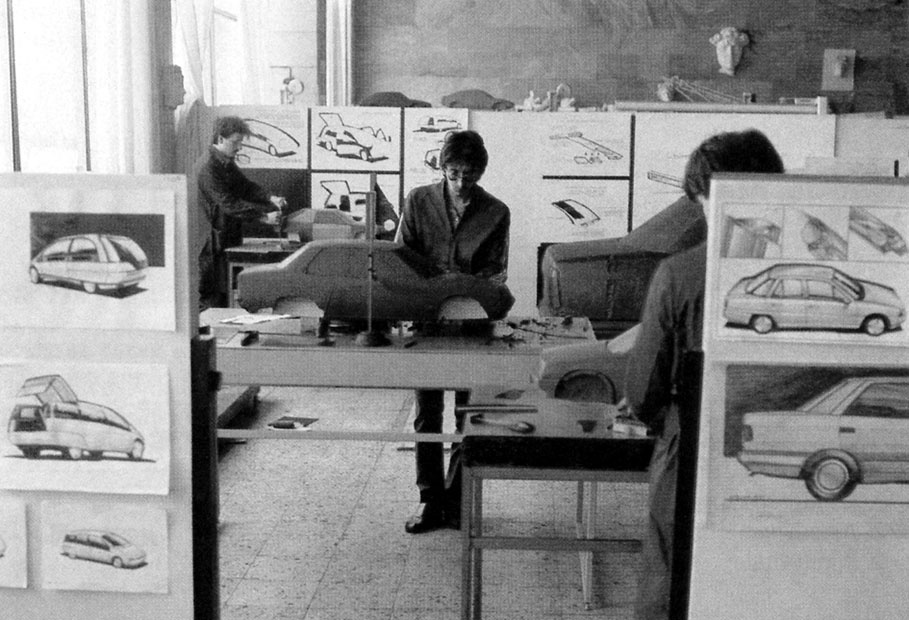

В.Антипин, дизайнер.

Вообще-то в то время слова "дизайнер" в рус­ском языке не су­ще­ствовало. Тем не ме­нее спе­ци­а­ли­сты этого про­филя были – их готовили, в част­ности, в выс­ших худо­же­ственно-про­мышленных учи­лищах в Москве и Ленин­граде (подобное об­разова­ние получил, на­пример, соз­датель "Ни­вы" В.Сё­мушкин).

Однако получилось так, что в одно время со мной в ва­зовский Центр стиля при­шло много выходцев из пе­да­го­ги­ческих ин­сти­тутов, художественных училищ и ву­зов самой различной направленности. Причём из самых разных регионов: из Москвы, Красно­дарского края и даже с Украины.

Я тогда закончил Ивановское художест­венное училище и приехал в Тольятти, отработав год по распределению в шко­ле во Владимирской области учителем рисования и черчения.

Впервые я приехал сюда в 1963 го­ду, искать себе новое место жительства (ВАЗа тогда и в помине не было). И как-то сразу всё понравилось – город но­вый, на большой реке. На дворе стоял солнечный март, меня на лыжах покатали: лес в снегу, сказоч­ный...

В общем, осенью я в Тольятти при­ехал окончательно. Устроился в 19-ю школу, немного поработал, затем ушел на завод "СК".

На ВАЗ пришёл в 1967 году. Меня взяли для начала просто художником-офо­р­мителем.

Но так получилось, что моя мастерская располагалась в одном здании с тогдашним Центром стиля на улице Победы. И я частенько заходил туда пообщаться. К слову, в том помеще­нии раньше прачечная была – помню кафельные стены, умывальник при туа­лете.

Ребята там и рисовали, и макеты лепили. И вот однажды руководитель Центра стиля Ю.Дани­лов предложил мне попробовать по им­портным образцам, журналам "набро­сать" внешний вид автомобиля. Я сде­лал несколько планшетов акварелью, гу­ашью. Данилов показал их главному кон­структору В.Со­ловьёву, и меня взяли.

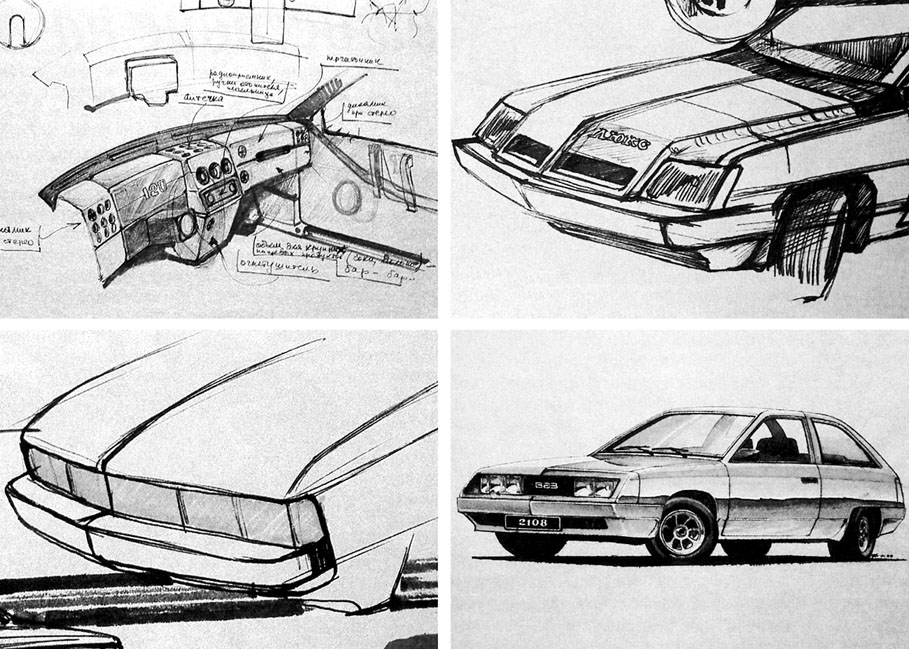

С самого начала стали пробовать рабо­тать по модернизации первых се­рийных моделей ВАЗ-2101, -02 и по микро­литражке.

По последней, в частности, работали вполне серьёзно. При том, что выбора особого не было, какой там ещё полёт фантазии! Говорят, например: "Нужны но­вые передние подфарники, но они долж­ны быть скомбинированы из задних фо­нарей такого-то автомобиля. И всё!".

В 1974 году начали работать над мо­дернизацией "третьей" модели. Как та­ковой специальной рабочей группы для этого не было. Задания раздавали инди­видуально. Это уже на более поздние модели формировались отдельные кол­лективы разработчиков. А ещё позже от­дельная группа создавалась на каждое направление: интерьер, электрика и так далее.

Нам же просто выдали техзадание: должно быть то-то и то-то, минимум изменений, но чтоб было что-то новое.

Нигде в мире мощных широких бам­перов ещё не делали, но стали появлять­ся всевозможные пластмассовые и ре­зиновые накладки. Мы журналы просмат­ри­вали регулярно, и хотелось, конечно, соответст­вовать передовым анало­гам. Так на свет и появился "шестой" бампер с бо­ковыми накладками из чёрного пластика.

Нам было сказано: решётку радиатора, пере­док оставить как есть, но в то же время как-то "поиграть", внести новизну. Но слишком не увлекаться, иначе нужны будут новые пресс-формы и т.д. Технологи жёстко следили – минимум изменений.

И их требования мы выполнили. Пластмассо­вую облицовку фар сначала сделали плоской, потом скошенной, потом... В конце концов, перебрав массу всевозможных вариантов, остановились на утопленных в "квадратах" фарах, что и пошло в серию.

Убрали молдинги на арках, цельнолитые металлические накладки вытяжной вентиляции на задних стойках заменили чёрными пластиковыми.

Оптимизировали передний заводской знак.

И тут же нам поставили новую задачу: максимально упростить конструкцию боковых повторителей поворота. Прежде передняя часть молдинга загибалась вверх, "обтекая" рассеиватель.

К слову сказать, такое решение итальянцев в виде "флажка" мне никогда не нравилось, но в то время нас, рядовых стилистов, никто не спрашивал, всё утверждалось "наверху" – оттуда "виднее".

Мне пришло в голову, что всё это можно сделать гораздо проще. Молдинг я "обрубил", не доходя до рассеивателя, а последний выполнил в виде прямоугольника, на одной линии с молдингом. Всё получилось как надо.

Пока я занимался передком, задние фонари видоизменял мой коллега Владимир Степанов. Это он сделал их такими оригинальными, с подсветкой номерного знака. Сейчас бы их обязательно запатентовали и правильно бы сделали, потому что я ничего подобного ни тогда, ни потом не встречал.

В.Степанов, дизайнер.

Задачу на обновление внешнего вида ВАЗ-2103 нам по­ставили в 1974 году. Оно было не­обходимым по следу­ю­щим причинам:

– сокращение количества дорого­сто­я­ще­­го цинкового спла­ва на решётку радиатора;

– замена задних фонарей на новые, отвечающие пос­лед­ним междуна­родным требованиям;

– обновление внешнего вида для создания своего "лица" автомобилей  ВАЗ.

Разработкой бамперов и облицовки радиатора (а фактически – дизайном всего передка) занимался В.Антипин.

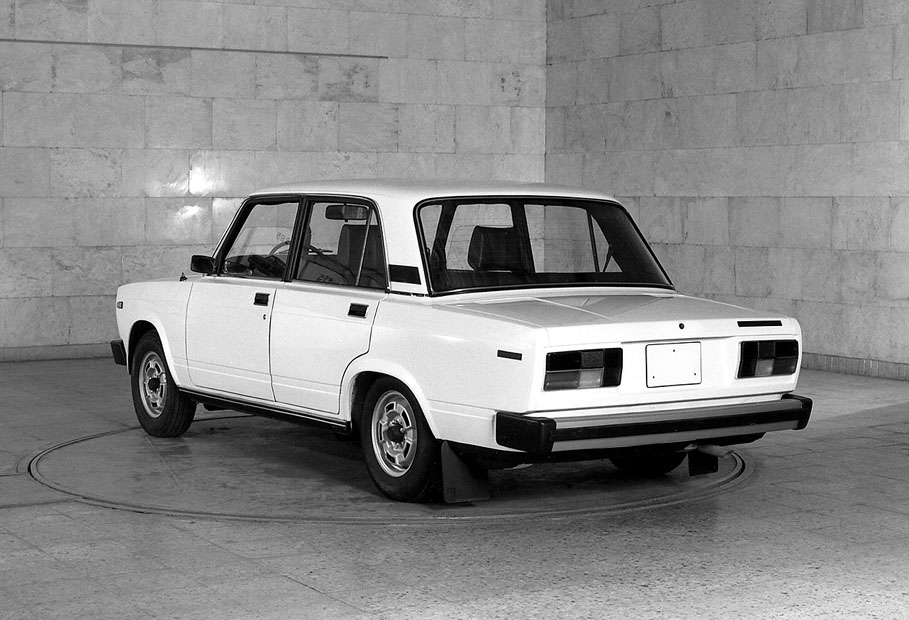

На мою долю выпала доработка (вернее – полная переработка) зад­них фо­нарей. Кроме того, нужно было грамотно "вписать" их в "итальянский" задок автомобиля, доставшийся в наследство от ВАЗ-2103, что, скажу я вам, было совсем непросто.

Дизайнером надо родиться. Я уже в 13 лет нарисовал портрет Лермонтова, за что получил высокую оценку. Художественная школа дала мне огромный опыт и знания, которые потом сформировали меня как дизайнера.

Как же проходил поиск форм и размеров задних фонарей ВАЗ-2106?

Для начала перелопатил целую кучу литературы и журналов и не нашёл ничего, что можно было бы взять за основу. И тогда в голову пришла дерзкая мысль – а если сделать вот так? То, что в мире ещё никто так не делал, препятствием быть никак не могло.

И начали мы работать. Смотрели аналоги задних фонарей, делали эскизы. Они были сделаны в четырёх вариантах, но в материале изготовили всего два – самых, на наш взгляд, удачных.

Главная трудность заключалась в том, что надо было установить фонари на заднюю панель кузова таким образом, чтобы и нужной симметрии достичь, и органически "вписать" фонарь в окружающие детали кузова (бампер, мо­л­динги и прочее).

И самое основное – суметь избежать повтора с зарубежными аналогами, что было невероятно трудной задачей. Сделать что-то самобытное, ни у кого не встречавшееся ранее – голубая мечта любого дизайнера.

Надо сказать, что работал я, конечно, не один. В частности, активнейшее непосредственное участие в разработке новой конструкции принимал инженер-конструктор отдела электрооборудования А.Акашкин. Да и другие конструкторы-электрики в стороне, конечно, не оставались.

Дизайн дизайном, а размещение габаритных огней, указателя поворотов, заднего хода, стоп-сигнала и катафотов пришлось с ними согласовывать.

Всё должно было строго соответствовать нормам ФИАТ-ВАЗ, на тот момент являвшимся самыми передовыми в стране.

Особенно много хлопот было с фонарями освещения номерного знака. По требованиям норм ФИАТ-ВАЗ его освещённость должна быть одинаковой по всей поверхности.

Сначала хотели сделать подсветку снизу, но это не прошло по двум причинам. Во-первых, никак не получалась равномерность освещённости, а во-вторых – нужно было тянуть жгут проводов снаружи автомобиля по бамперу, что требовало дополнительных и трудоёмких мер по защите этого жгута.

Поэтому решили подсвечивать знак с обоих боков. А чтобы получить нужную равномерность освещения плоскости знака, световой пучок направили под углом 15⁰. И всё получилось!

Сам корпус заднего фонаря был стальным, а приставка для лампы подсветки номерного знака – из чёрного пластика.

Этот вариант и пошёл в серийное производство. Впоследствии этот же задний фонарь был установлен и на ВАЗ-2121 – к общему стилю машины он и там подошёл как нельзя лучше.

В.Антипин. Трудности с "шестёркой" были ещё и в том, что делали её фактически на основе всё того же ВАЗ-2101 ("тройка" ведь тоже была всего лишь люксовой модификацией базовой модели).

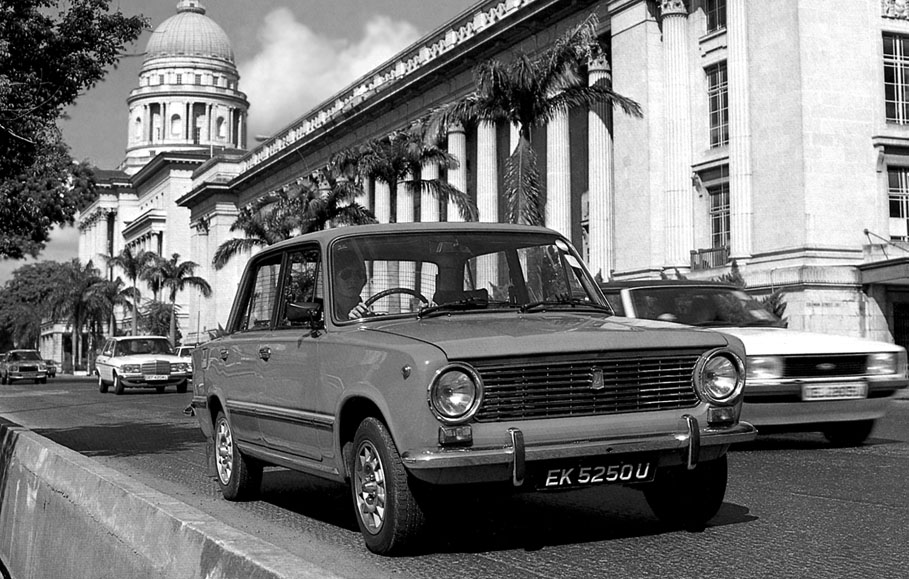

А ФИАТ-124, его прародитель, был признан лучшим автомобилем 1966 го­да. И такой он был простой, такой законченный – ни к чему не "привяжешься", ничего не переделаешь, всё только ухудшается.

Бились с ним отчаянно. Едва сделали из него ВАЗ-21011. Да что там за изменения – микроскопические.

Попробовали для "шестёрки" сделать большой бампер из пластмассы, так его технологи отвергли сразу: "Вы что, какая пластмасса, откуда? Её за границей надо заказывать, а это – доллары...".

Общение с заграницей, чтобы пере­нять опыт, традиции, было очень скуд­ным. Импортных автомобильных жур­налов тоже мало, если какая информация поступала – изучали жадно.

В отделе испытаний появлялись изредка кое-какие зарубежные образцы автомобилей. Смотрели мы на детали ин­терьера, цветовую гамму и только ру­ками разводили: до чего же всё здорово! А у нас – вот есть чёрная пластмасса и есть коричневая. И всё.

Или закладывают для поисков внешней формы всего один-два макета будущего ав­томобиля. А вот на фирме "Форд", рассказы­вали, – 10–12! И в режиме строжайшей секретности: никого из посторонних к ним не подпускают, охраняют строже военного объекта.

У нас же выста­вили охрану только после переезда в 50-й корпус.

А до этого в Центр стиля (святая святых на любом автозаводе) ходили все кому не лень. Кого мы только не перевидали: руководство страны, артистов, тури­стов, космонавтов…

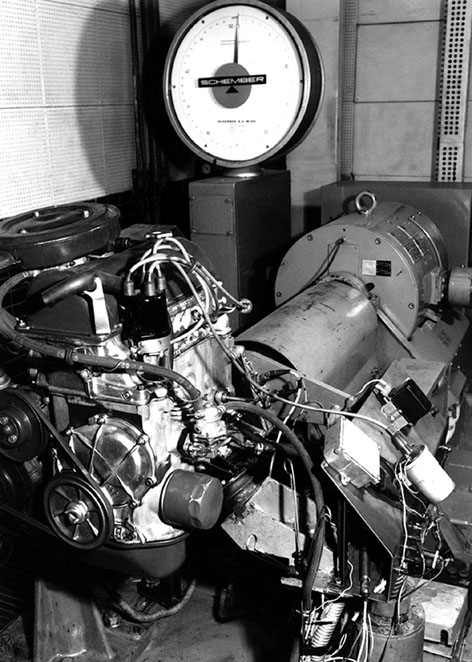

Б.Тимофеев. Неожиданные неприятности подстерегли нас на барабанах динамометрической камеры (она как раз была только-только запущена).

Как известно, на эту машину планировался новый 1,6-литровый двигатель. Прибавка в литраже была получена за счёт расточки цилиндров двигателя 2103 с 76 до 79 мм (т.е. тем же способом, который сработал на ВАЗ-21011).

Поскольку при этом увеличились и мощность, и крутящий момент, воз­ни­кли обоснованные опасения, хватит ли запаса в системе охлаждения.

Чтобы снять все сомнения, опытный образец машины с новым двигателем (на моторных стендах он уже "выдал" вполне приличные результаты) загнали в динамометрическую камеру.

Вот тут-то и началось… Что ни смена, то полностью вышедший из строя задний мост!

Сначала ничего понять не могли. И только когда оснастили мост тер­мо­да­т­чиком, схватились за голову – за считанные минуты перегрев достигал со­вершенно недопустимых значений!

Дело в том, что в камере практически отсутствует "набегающий" поток во­з­духа, имеющий место при обычном движении по дороге и не позво­ля­ю­щий агрегатам перегреваться.

Имеющаяся в динкамере воздуходувка даёт поток воздуха практически только в зону радиатора.

Это, конечно, позволяет достаточно точно оценить температурный запас системы охлаждения двигателя, но и только. Агрегаты трансмиссии почти не обдуваются, отсюда и перегрев.

Пришлось в срочном порядке вводить искусственное охлаждение заднего моста сжатым воздухом. Это помогло качественно провести оценку тем­пе­ратурного режима двигателя[10].

Е.Конопляник, испытатель.

В конце 1974 года были изготовлены два модернизированных образца ВАЗ-21031. Эта модель дол­ж­на была сменить на конвейере ав­томобиль ВАЗ-2103.

Мо­дернизация эта рождалась довольно спонтанно, поэтому никаких испытательских программ разработано не было. Всё это создавалось в ходе испытаний, которые вна­чале планировались как заводские, в объёме 60 тысяч км.

Позже, после согласования с НАМИ, статус этих испытаний повысился и они стали ведомственными.

Сначала работали в основном на автополигоне: скоростная до­рога, лабораторные работы и булыжник, причём трудились весьма и весьма напряжён­но, в две смены.

Затем, в весенне-летний период, испытания проводились на дорогах Куй­бышевской и Московской областей. Для этого сформировали бри­гаду, в которую кроме меня включили водителей-испытателей В.Лагно, А.Ро­дина и моториста О.Жданова. Потом до­полнительно подключились во­дители-испы­та­те­ли В.Михайлов и А.Сиротин.

Оборудовали автомо­били всем необходимым: комплектом термопар, измерителями, счётчиками и так далее.

Первый этап испытаний завершили в июле. После чего двига­тели были с машин сняты для проведения замеров с частичной разборкой и определения характеристик.

Параллельно разработали программу на второй этап с пробегом в условиях высоких наружных температур Средней Азии и горных дорог.

Окончательно укомплектовали аппаратурой два варианта системы охлаждения двигателя, была дополнена бригада.

В общем, два автомобиля ВАЗ-21031 безо всякого сопровождения от­пра­вились в длительный пробег по маршруту: Тольятти–Краснодар–Тбилиси–Ба­ку–Красноводск–Ашхабад–Самарканд–Фрунзе–Алма-Ата.

В этом пробеге особенно проявились слаженность и высокий про­фе­с­си­о­нализм всех участников, так как пришлось пройти наиболее сложные участки дорог: участок каракумского бездорожья на участке Чарджоу–Мары, горные дороги Кав­каза и Средней Азии, паромные переправы и так далее.

Коллектив бригады испытателей действовал как хорошо слажен­ный организм, но без приключений, как водится, не обошлось.

В горах Кавказа вдруг появился сильный шум в подшипнике полуоси. При­шлось без пресса, практически под забором кустарной мастерской выполнить работу по замене подшипника и за­порного кольца полуоси.

Затем в каракумских песках при сорокаградусной жаре произошла поломка рычага вала привода акселератора. Причём он умудрился сломаться именно в момент, когда автомобиль "завяз" в песке!

Что делать? Чтобы вытащить вал, нужно снимать двигатель! Выручила то­ль­ко русская смекалка и способность в любых условиях при помощи лома, ку­валды, зубила и прочих народных средств преодолевать любые препят­ствия (не забыв при этом, конечно, помянуть ближайших родственников!).

Навалившись всем скопом, ломом отжали двигатель и злополучный вал всё же вынули! На скорую руку произвели необходимый ремонт, что позволило выбраться из песков своим ходом до наступления сумерек.

В Средней Азии удалось получить очень ценные данные для оптимизации системы охлаждения двигателя, а также некоторых других узлов автомобиля ВАЗ-21031.

Общий пробег автомобилей составил почти 100 тысяч км за период менее года! Автомобили ВАЗ-21031 в целости и сохранности были представ­лены ор­ганизованной позже ведомственной комиссии, которая и дала модели, переименованной уже в ВАЗ-2106, путёвку в жизнь.

И напоследок, вступая в полемику с некоторыми, которые на­зывают то прежнее время годами застоя, я бы отметил, что в жиз­ни ВАЗа и лично моей в те времена никакого застоя не было!

Был недостаток опыта, был недостаток оборудования, методик и т.д., но люди восполняли это трудолюбием, ответственностью за поручен­ное дело, что и позволяло держать доводку автомоби­лей на весьма высоком уровне.

Е.Воляков. С автомобилем ВАЗ-2106 связана одна необычная история, приключившаяся в начале 80-х гг.

Известно, что испытания на булыжнике связаны с повышенными вибрационными нагрузками на организм водителя, что, конечно, здоровья ему не при­бавляет. Об этом известно всем.

И вот в 1981 году на завод приехал представитель Грузинской Академии механики машин (была такая в Тбилиси) А.Нозадзе. Он сообщил, что Академия берётся изготовить образец пилота-автомата, который может устанавливаться на любой испытуемый автомобиль. Управление автоматом – дистанционное.

В идеале пилот-автомат сможет "нарезать круги" по булыжнику безостановочно и круглые сутки, успевай только подливать бензин.

Дело показалось перспективным и нужным, был заключён соответствующий договор, выделены средства. Курировать разработку автомата от ВАЗа по­ручили мне.

Работа по этому договору велась два года. Как только они изготовили макетный образец, я срочно выехал в Тбилиси на автомобиле ВАЗ-2106. Там макет пилота-автомата был смонтирован на автомобиль (сейчас это назвали бы монтажными испытаниями).

При этом выявился целый перечень замечаний, по которому наметили доработку макета.

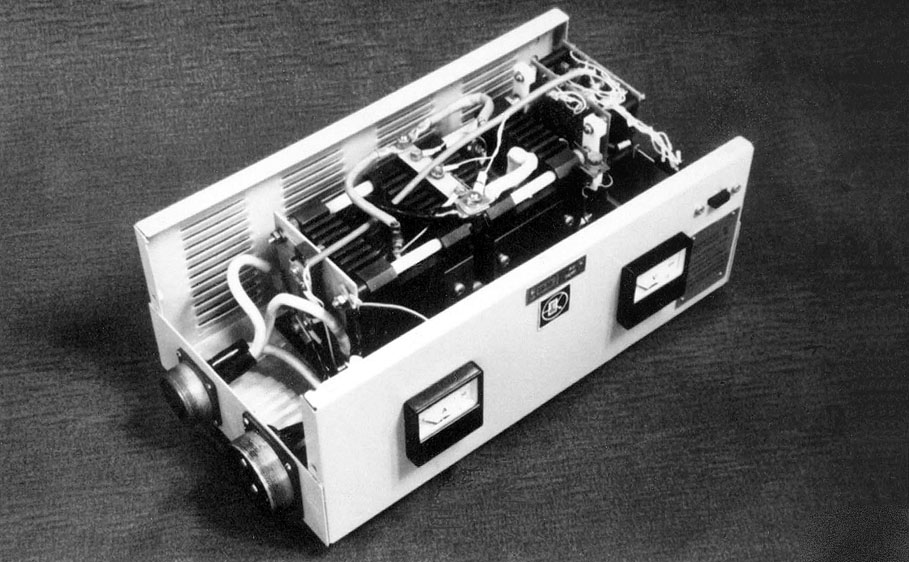

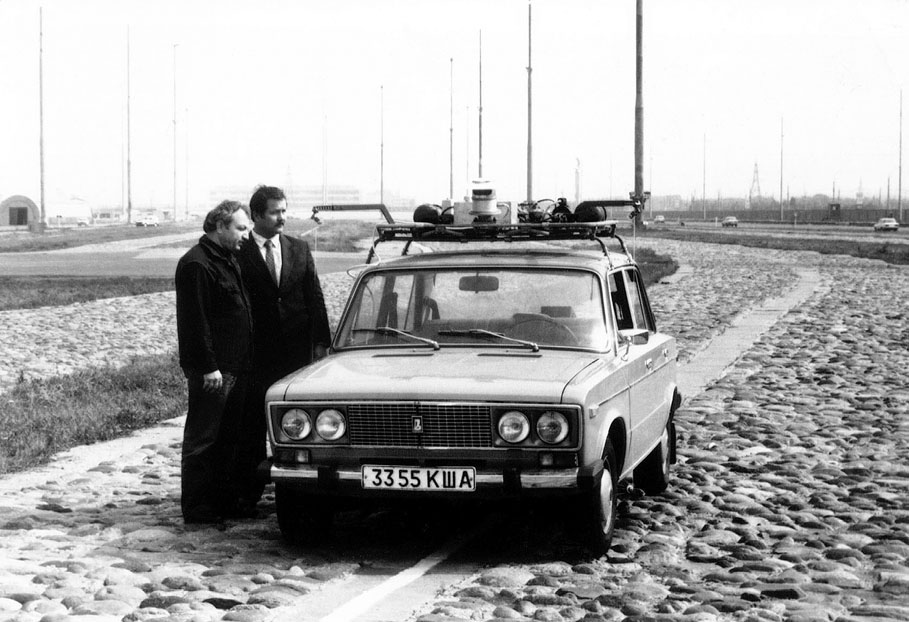

Наконец в 1983 году А.Нозадзе появился в Тольятти с доработанным ва­риантом автомата.

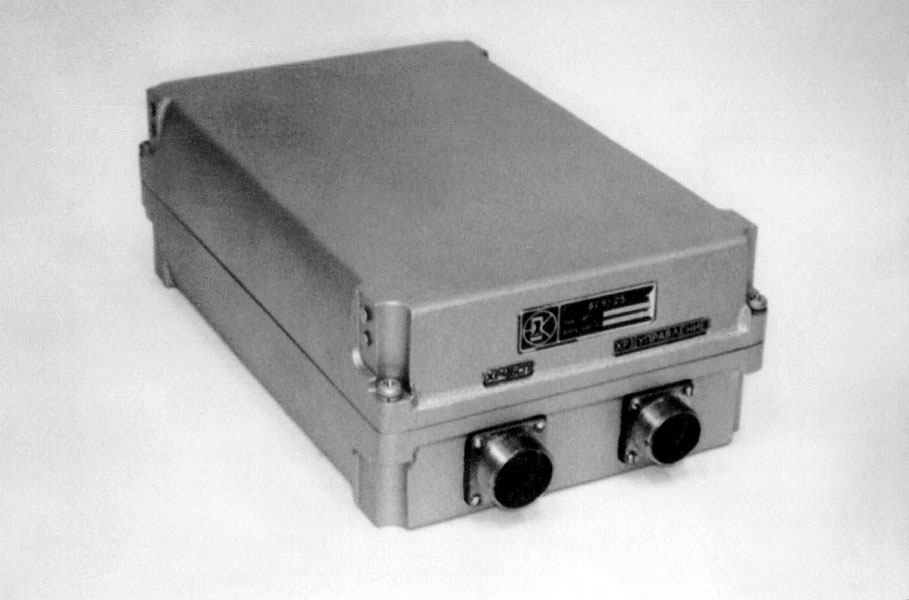

Мы тут же установили его на автомобиль ВАЗ-2106. Прибор крепился на месте водителя, чтобы автомобиль мог двигаться самостоятельно. На переднем бампере устанавливался световой датчик, принимающий информацию о дороге и подающий соответствующие команды на исполнительные механизмы. Они стояли на педалях газа, сцепления и тормоза, на рычаге КП, рулевом колесе и замке зажигания.

Аппаратура посылала сигнал, и автомобиль двигался с определённой скоростью по заданному маршруту.

Это в теории, а как будет на практике? И выехали мы на булыжник трека ВАЗа для оценки работоспособности этой полуфантастической системы в ре­альных условиях.

И тут началось! Машина упрямо, как кавказский ишак, никак не хотела ехать в нужном направлении – её постоянно уводило в сторону.

Промучились мы с месяц. После чего представитель Академии внезапно уехал и больше на заводе не появлялся.

Договор они расторгли в одностороннем порядке. Проблема, которую гру­зинская Академия попыталась решить, оказалась ей, увы, не по зубам.

А теперь – обещанное в самом начале. Уже говорилось, что этот проект начинался с индексом 21031, то есть как обычная модернизация "тройки".

Но руководство завода в то время объявило, что каждый год на производство будет ставиться новая модель! Вот тут весьма кстати под руку и подвернулась эта машина.

Её быстренько "перекрестили" в ВАЗ-2106, а пресса принялась вовсю расписывать достоинства новой вазовской модели. Так и родилась "шестёрка".

Первые товарные автомобили ВАЗ-2106 сошли с конвейера в феврале 1976 года. По времени это как раз совпало с изготовлением первой опытно-про­мышленной партии из 50 автомобилей "Нива".

А сейчас предоставим слово главному конструктору, который пришёл на завод в том же году. Как никто другой, он может свежим и непредвзятым взглядом объективно оценить ситуацию, сложившуюся на заводе с "шестёркой".

Г.Мирзоев. Наступил 1973 год. Всё, что было задумано, завод выполнил. Поставили три модели на конвейер, стали выпускать 660 тыс. автомобилей в год вместо запланированных 600 тысяч. Надо было двигаться дальше.

Оказалось, что созданные мощности по оборудованию имеют некоторый резерв и позволяют вводить определённые изменения в конструкцию деталей. В частности, в блок двигателя.

Не воспользоваться такой возможностью было бы неразумно. Увеличив диаметр цилиндров с 76 до 79 мм, удалось на базе двигателей 1,2 л и 1,5 л получить два новых двигателя – соответственно 1,3 л и 1,6 л.

Трансмиссия автомобиля увеличение крутящего момента, в целом, воспринимала (пришлось, правда, впоследствии оптимизировать главную пару для двигателя 1,6 л, но это всё было в порядке вещей).

На базе полученных двигателей и были созданы два новых автомобиля: 21011 и 2106.

Увеличение рабочего объёма неодинаково изменило показатели этих двигателей. У двигателя 1,3 л увеличились и мощность, и крутящий момент, что сделало автомобиль 21011 заметно более резвым, чем 2101. А вот 100 см³, добавленные в двигатель 2103, увеличили крутящий момент, но запланированный прирост мощности в 5 л.с. получить так и не удалось.

Причина крылась в том, что сохранившаяся неизменной система впуска двигателя не смогла обеспечить нормальное наполнение при высоких оборотах, и двигатель просто "задохнулся". Вместо ожидаемых 80 л.с. было получено всего 78 л.с.

Поневоле пришлось с этим согласиться – по двум основным причинам. С одной стороны, изменение системы впуска обошлось бы нам очень дорого. С другой – некоторый недобор мощности практически отразился лишь на ве­личине максимальной скорости. Которая и так оказалась выше, чем запланированные 150 км/ч, что по тем временам было совсем неплохо. Тем более что разгонная динамика автомобиля заметно улучшилась.

А вот для "Нивы", учитывая несколько иные условия эксплуатации, этот двигатель оказался в самый раз. И достаточно мощный, и довольно "тяговитый". Вместе с удачно подобранными передаточными числами трансмиссии он обеспечил хорошие ездовые качества, что в немалой степени способствовало успеху этого автомобиля.

"Шестёрке" в 2004 году исполняется 28 лет. И хотя она снята с производства на ВАЗе, но успешно продолжает собираться на других заводах. И кто знает – может быть, ей (наряду с "Нивой") удастся вслед за "Жуком" попасть в книгу рекордов Гиннесса!

Этот автомобиль популярен не только потому, что он такой хороший. Он очень хорош для тех денег, за которые его можно купить!

В своё время "шестёрка" была самым престижным и самым дорогим вазовским автомобилем. Пока не появилась "семёрка".

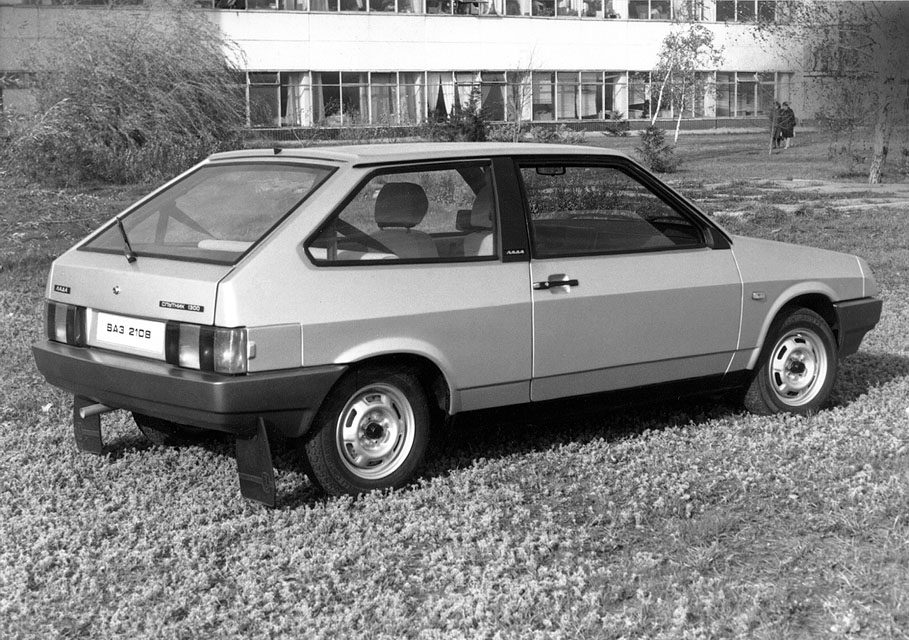

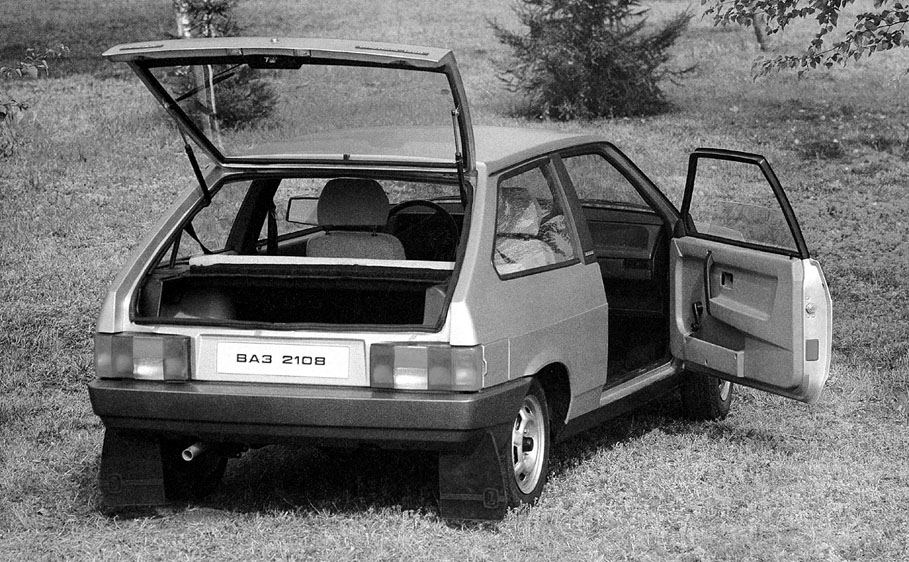

Следом появились "восьмёрка" и "девятка". И вдруг оказалось, что "шестёрка" стала самым дешёвым (!) автомобилем, хотя и оставалась "люксом". Конечно, покупателей такое положение дел очень устраивало.

В жизни нашей "шестёрки" были разные периоды – и белые, и чёрные.

С "белыми" всё просто – когда машина собиралась строго по документации. Т.е. ставился двигатель 1,6 л, устанавливались внутри и снаружи все по­ложенные молдинги и даже хромированная облицовка радиатора. При этом машины почему-то красились в основном в белый цвет.

Немало было и "чёрных" периодов. Они возникали, как правило, при кру­п­ных изменениях в действующем производстве. Так было при освоении семейства 2105-07; при увеличении выпуска "Нивы" с 50 тыс. до 70 тыс. шт.; при постановке на производство переднеприводных моделей.

Всё дело в том, что массовое производство двигателей – дело весьма тонкое и деликатное. Поэтому перед каждым "переходом" производились тща­тельные расчёты и необходимая подготовка производства.

И случалось, что в такие времена "шестёрку" выпускали с полуторалитровым двигателем, а позже и с двигателем 1,3 л. Заодно была предпринята попытка снять с машины молдинги (чтобы было подешевле).

Вот тут-то и началась "смута" – "шестёрки" перестали пользоваться спросом. В конце концов всё пришлось вернуть на свои прежние места – потребитель спас машину!

А в общем, ВАЗ-2106 – хороший, простой автомобиль. Он достаточно от­работан в производстве и эксплуатации, и при этом является одним из самых надёжных вазовских автомобилей!

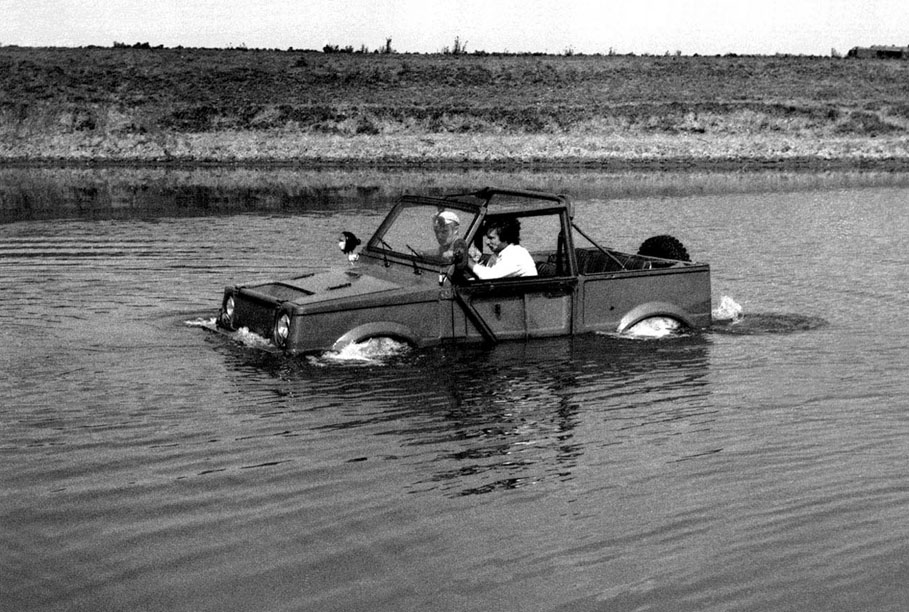

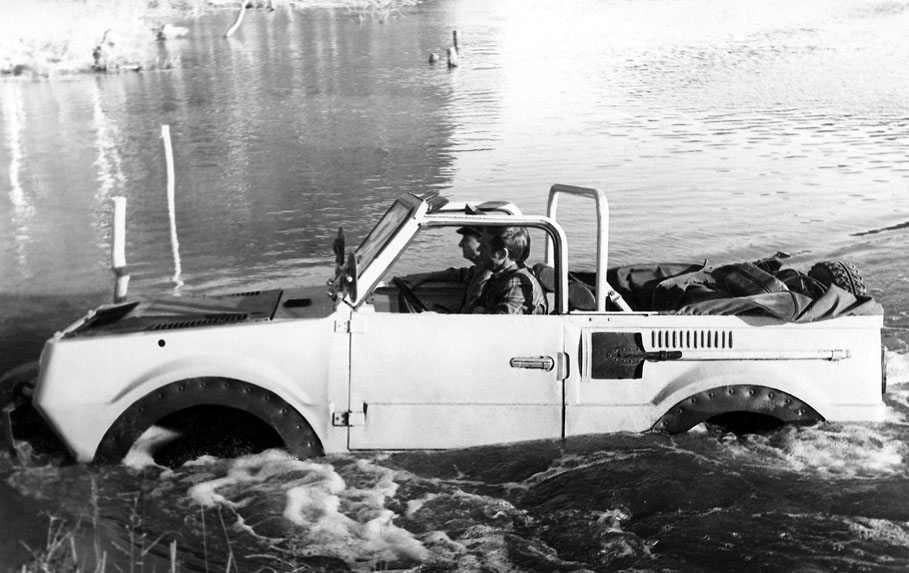

Амфибия: взлёт и падение

Начало

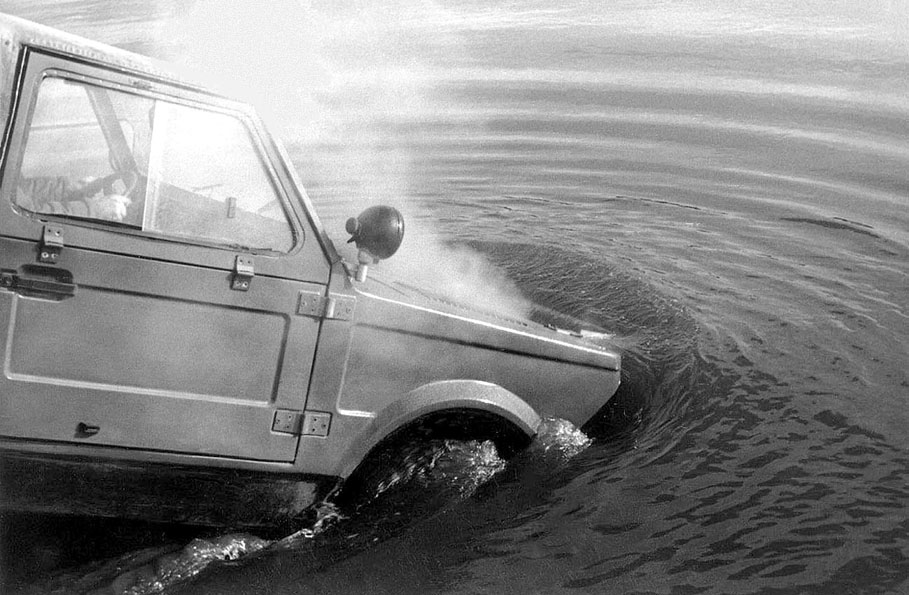

стория создания вазовской амфибии, о которой вообще мало кто знает, порой напоминает увлекате­ль­ный детектив.

Начать хотя бы с того, что её разработка (на платформе базового джипа) началась задолго до появления пер­вых образцов "Нивы", которая в итоге и стала той самой базовой моделью.

О начале работ над амфибией (которая, правда, таковой на самом первом этапе ещё не была) в первой книге вкратце уже расска­зы­ва­лось, но думается, что будет совсем не лишним кое-что и повторить. Иначе це­ль­ного повествования просто не получится.

На­чаль­ником Це­н­тра стиля (по-нынешнему – дизайн-центра) ОГК в то время был известный читателям по пер­вой книге Ю.Данилов, на долю ко­то­рого и выпало стать одним из не­по­сред­ственных уча­стников на­­ча­льного эта­па раз­работки вазовского армейско­го джипа.

Ю.Данилов, дизайнер. Создание крупного автогиганта и начало серийно­го производства автомобилей ВАЗ-2101 вызвало определённый интерес у Ми­нистерства обороны на предмет орга­низации на ВАЗе производства армейских джипов.

Несмотря на отрицательную реакцию генерального директора ВАЗа В.По­лякова на предварительный зондаж военных (уж он-то прекрасно знал, какой это будет хомут на шею завода), В.Соловьёв почувствовал, что так просто от этого не отделаться. Так, кстати, впоследствии и оказалось.

И в конце 1970 года он поручил Центру стиля совместно с бюро перспек­тивного проектирования (начальником которого в то время был Л.Шувалов) провести предварительную проработку пре­д­ложения военных, изучив рынок армейских джипов и опыт их применения в локальных военных конфликтах (Вьетнам, Ближ­ний Восток).

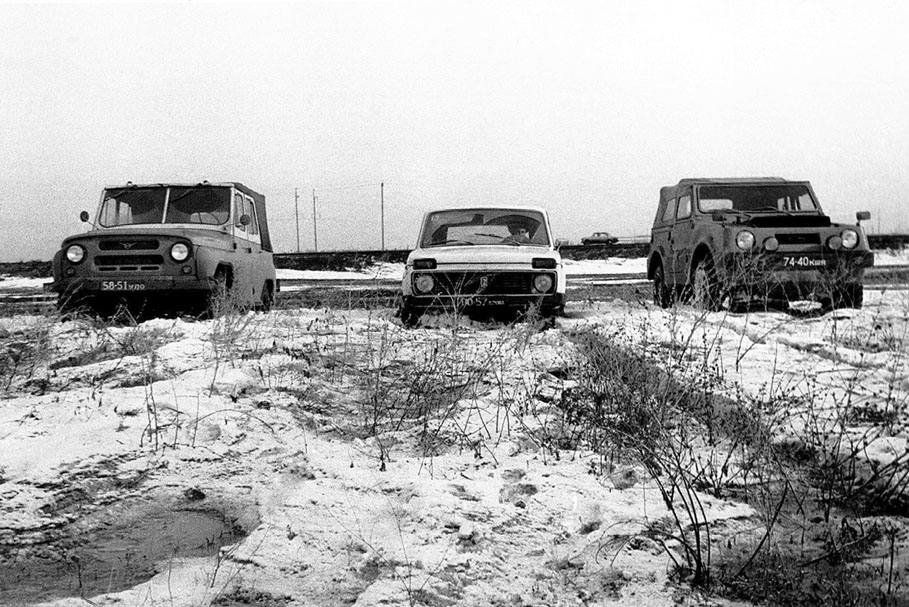

Для начала, естественно, мы съездили на УАЗ с целью ознакомления как с их серийными моделями, так и с перспективными разработками. Ульяновские коллеги во многом нам помогли, не забыв обратить наше внимание на множество нюансов конкретной работы с заказчиком.

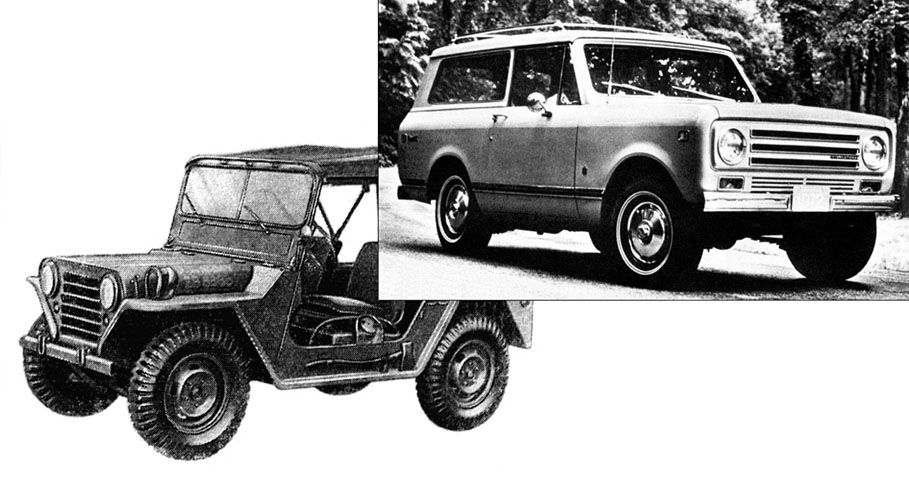

Предметом нашего анализа стали также американские джипы Ford M151 и International Scout, стоявшие на воо­ружении армий США, НАТО и стран Ближнего Востока.

В начале 1971 года, задолго до появления первых образцов "Нивы", Центром стиля были разработаны графические решения внешней формы военного джипа, а на наших временных площадях в КВЦ была проработана внешность перспективного джипа в натуральную величину (на плазах).

В 1972 году Данилов перевёлся на другой завод и работа была про­должена уже без него.

Надо сказать, что на первом этапе (когда инициатива исходила от завода) о возможности плава никто и не задумывался. Планировался обы­чный утилитарный армейский джип.

Однако когда началась уже конкретная работа с заказчиком (он, как и предполагал Соловьёв, не преминул вскоре объявиться вполне официально), то в технических требованиях и возникла "способность преодолевать водные преграды" – в то время наши военные стремились заставить плавать всё и вся.

Известная логика в этом была. Ведь если к талантам армейского джипа добавится способность форсирования водных преград вплавь – ему же цены не будет!

Конечно, плав создавал определённые технические сложности. В частности, наличие герметичного днища исключало возможность сборки амфибии на конвейере "Нивы", где в кузов снизу с товейера подаётся трансмиссия с подвеской и двигателем.

При сборке опытных образцов амфибии в экспериментальном цехе монтаж силового агрегата производился через проём капота, сверху.

Подобная технология требовала отдельного производства, на создание которого не нашлось средств ни у завода, ни у заказчика.

Думается, что задачи "принять на вооружение" всерьёз и не ставилось. Аналогичную работу в то же время вели, в частности, на УАЗе (проект "Ягуар" на платформе УАЗ-469). Из известных по печати сведений, работали над амфибиями и в ГДР, и в ФРГ. В американской армии пытались поставить на поплавки знаменитый Форд М151.

Так что, теперь уже можно сказать, работа на ВАЗе с заказчиками над созданием малой армейской амфибии велась в русле общетехнических проблем мирового автостроения.

Кстати, и результаты этих поисков в конечном счёте оказались одинаковыми: автомобилей такого класса, способных плавать, ни в одной армии мира так до сих пор и нет.

Но мы несколько отвлеклись.

С участием заказчиков были наработаны, а в 1973 году утверждены тактико-технические характеристики (ТТХ) автомобиля, где были отражены специфические требования к машине.

Сюда входили основные параметры движения на воде: максимальная ширина преодолеваемой водной преграды, высота волны и скорость течения, скорость движения на плаву, радиус циркуляции, а также требования по предельным температурам эксплуатации и высоте преодолеваемых горных перевалов.

Уточнялись требования по комплектации автомобиля, ремонтопригодности, по возможности его транспортировки.

В частности, дизайн автомобиля в значительной степени был определён требованиями его ремонта в полевых мастерских чуть ли не подручными средствами. Это означало: максимум плоских панелей с минимальным количеством плавных сопряжений.

Заказчики в числе прочего потребовали плоское ветровое стекло, откидывающееся на капот, а также возможность снять тент и рамки дверей (или откинуть последние вниз). То есть, высота автомобиля должна определяться только рулевым колесом.

В этом случае его проще и замаскировать, и спря­тать от ударной во­л­ны за невысоким забором или в неглубоком окопе, да и вопросы авиатранспортировки решаются намного проще.

Надо отметить, что работа конструкторов с ТТХ (или, по нынешней терминологии, заданием на разработку) была весьма специфичной. В силу определённой секретности всего, что связано с армией, материалы по ТТХ хранились в дирекции на Белорусской.

Ознакомиться с ними мог лишь ограниченный круг людей. Никаких записей или, упаси Бог, ксерокопий делать не позволялось категорически. Поэтому конструкторам приходилось чуть ли не заучивать наизусть формулировки и цифры.

Поэтому для УГК разработали внутреннее техническое задание, а впоследствии и технический проект на "автомобиль для рыбаков и охотников" – так именовалась армейская амфибия в открытой переписке.

А.Острецов, представитель заказчика.

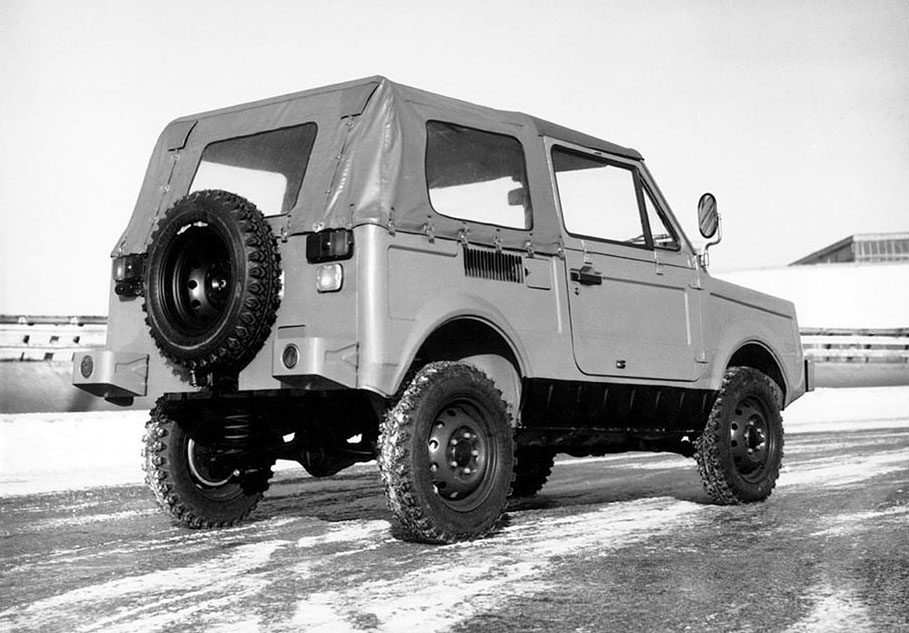

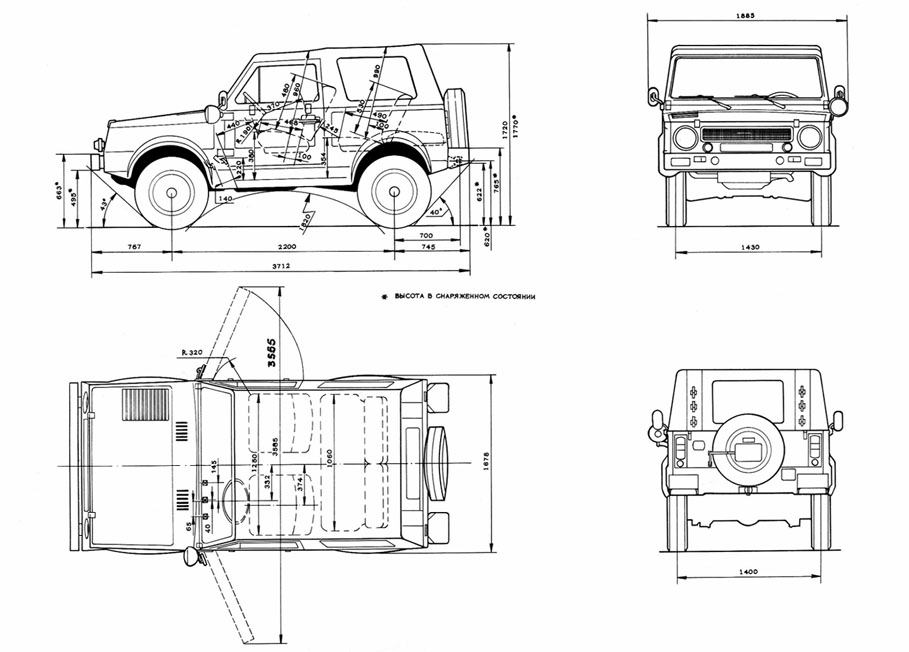

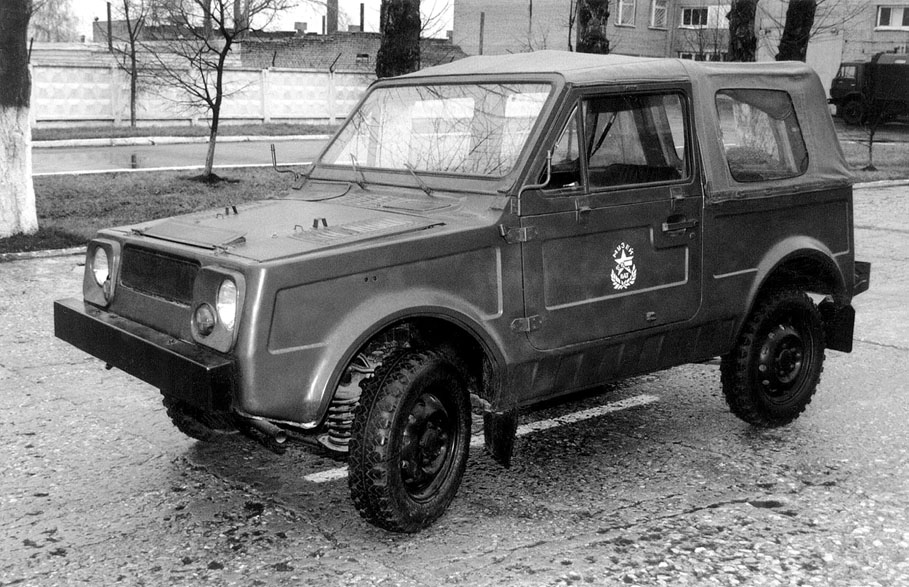

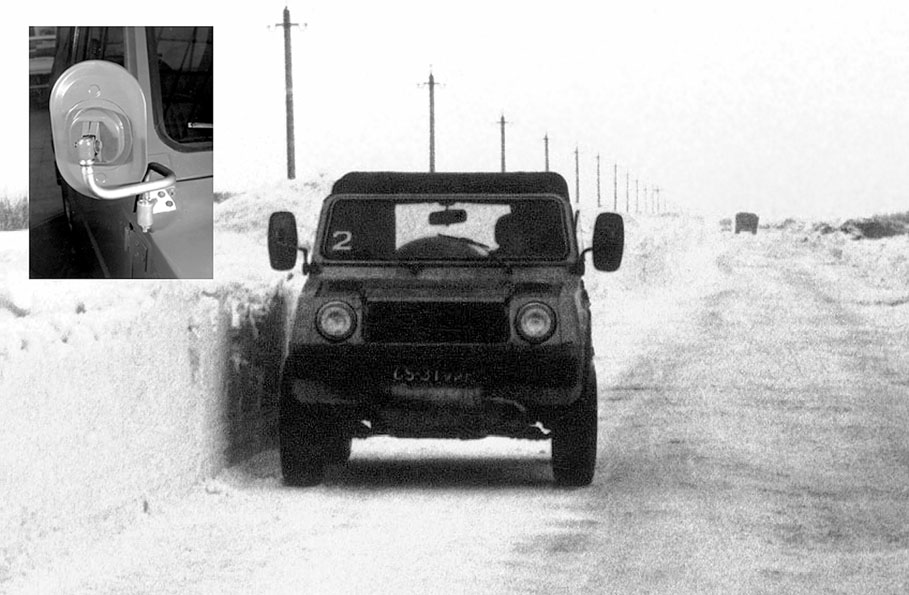

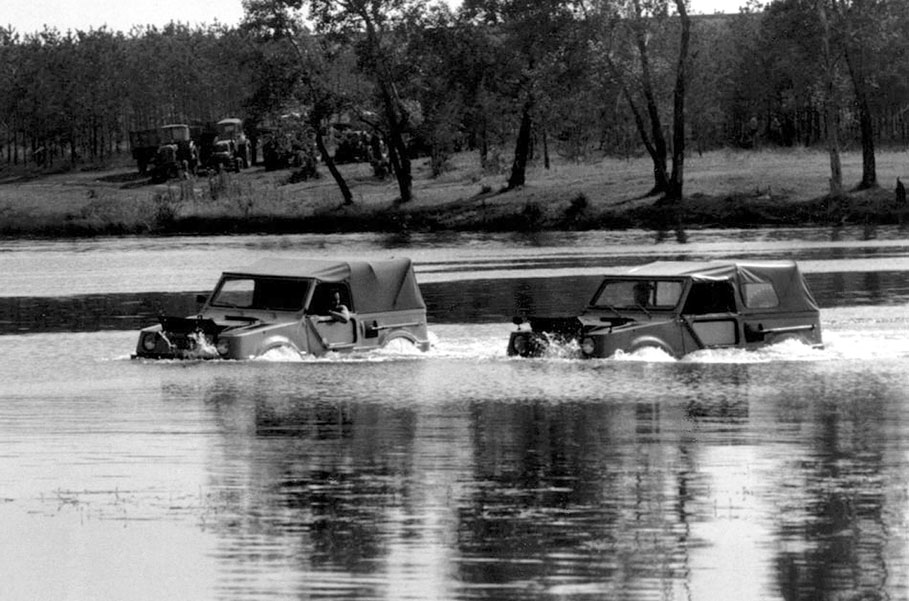

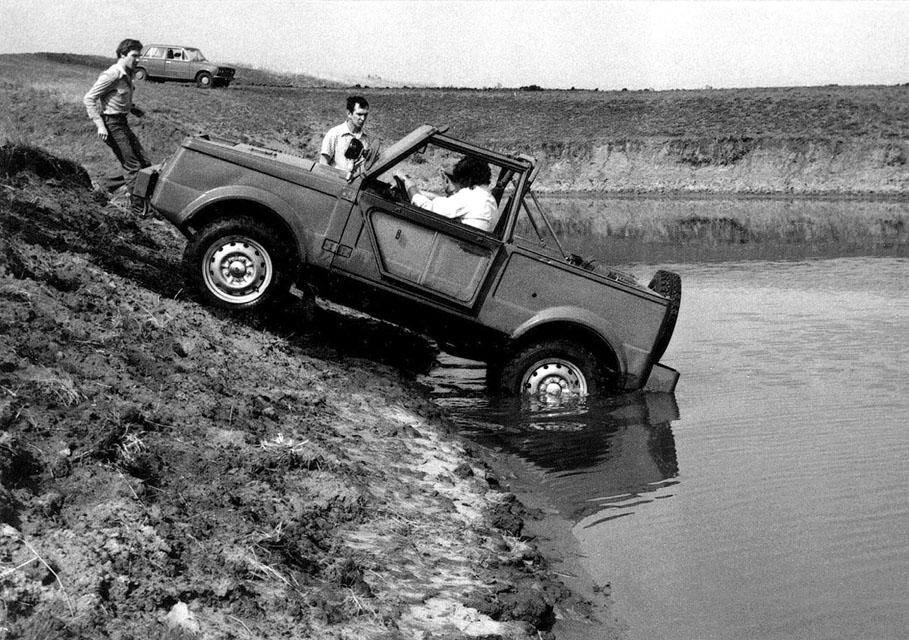

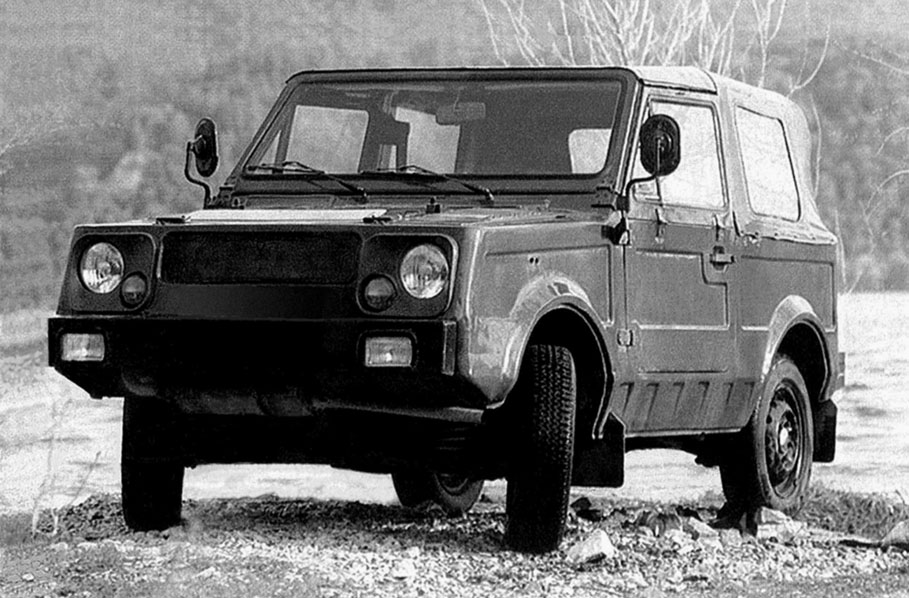

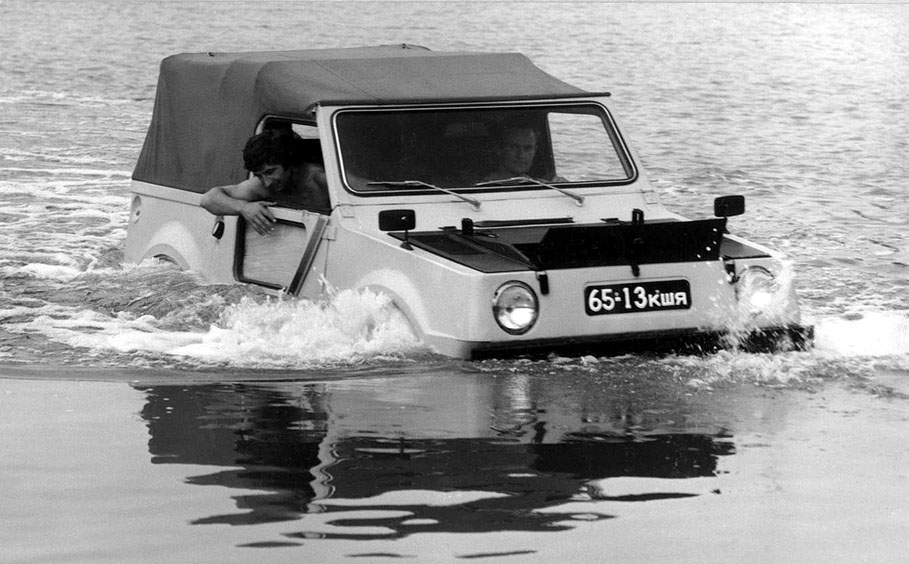

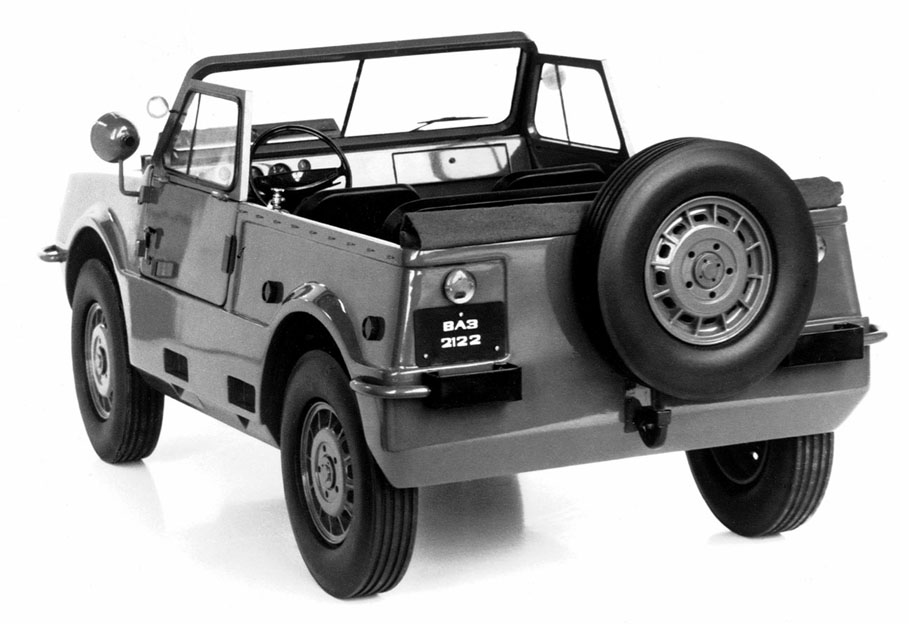

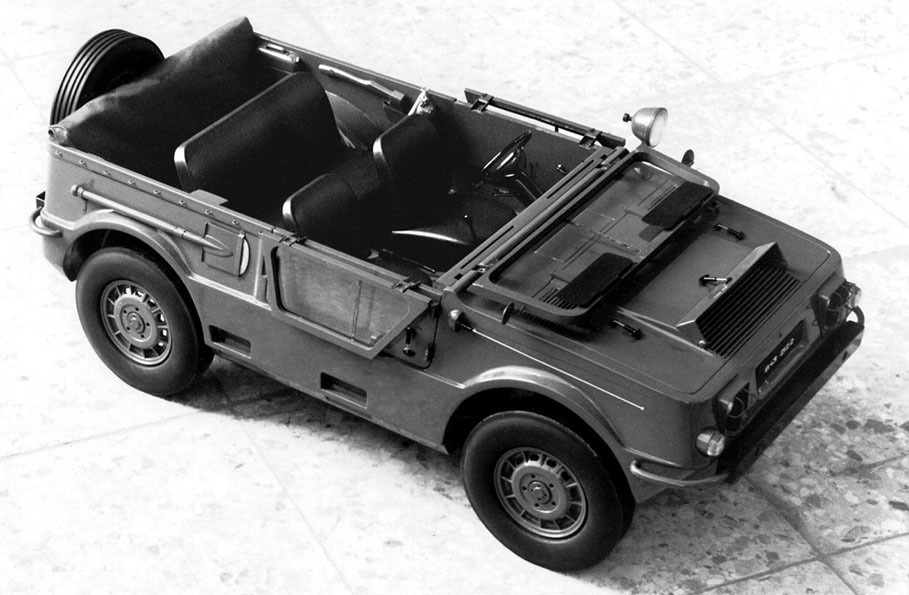

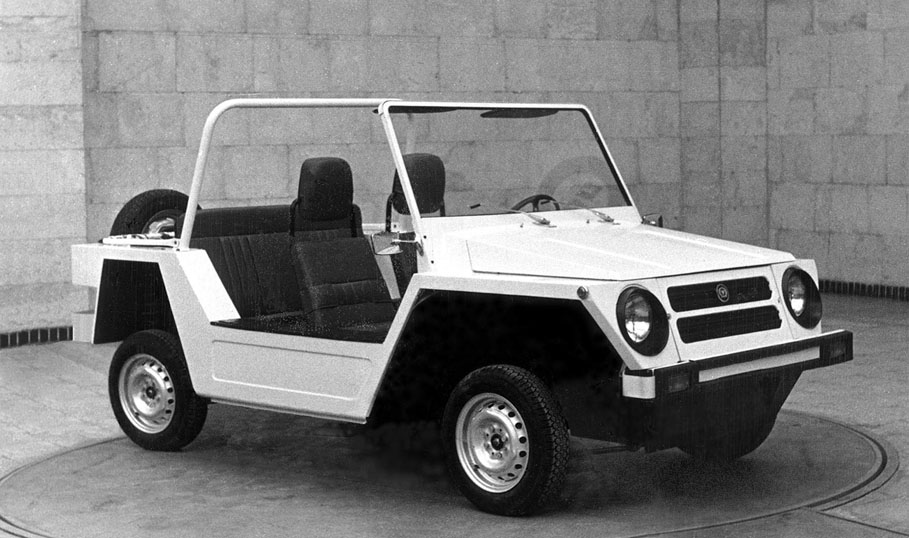

Полнопри­вод­ный армейский малогабаритный автомобиль ВАЗ-2122, при­способленный к преодолению водных пре­град на плаву (шифр ОКР "Река") разработан во исполне­ние решений Ко­миссии Президиума Совета Министров СССР по военно-промышленным вопросам (ВПК) № 168 от 29 июня 1977 г. и № 280 от 27 августа 1981 г. на осно­вании "Отра­слевых пя­тилетних планов основных ОКР и НИР по воору­жению и военной технике на пятилетки 1976-80 гг. и 1981-85 гг." Министерства автомобильной промышленности[11].

Разработка велась по ТТЗ (тактико-техническому заданию), утверждённому Минобороны и Минавтопромом в июне 1972 года. Тогда же ТТЗ было согласовано с ЦВМУ (Центральным Военно-меди­цин­ским управлением) Минобороны, поскольку автомобиль, помимо прочего, должен был обеспечивать перевозку раненых.

Эскизный проект разрабатываемого автомобиля, представленный ВАЗом, был рассмотрен на пленуме НТК (Научно-технического комитета) Минобороны в декабре 1974 года.

Технический проект, гораздо более детализированный, был рассмотрен там же несколько позднее – в июне 1976 года.

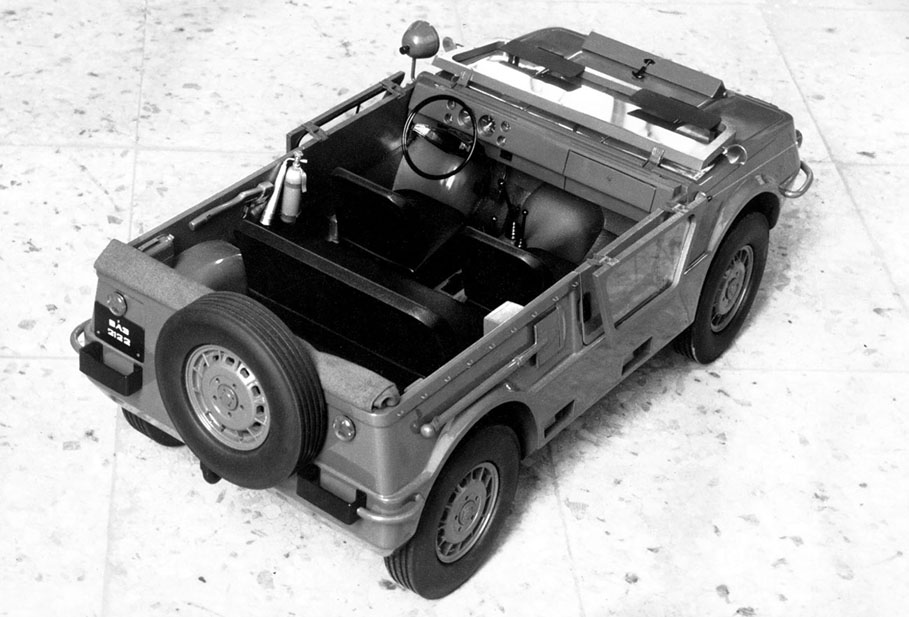

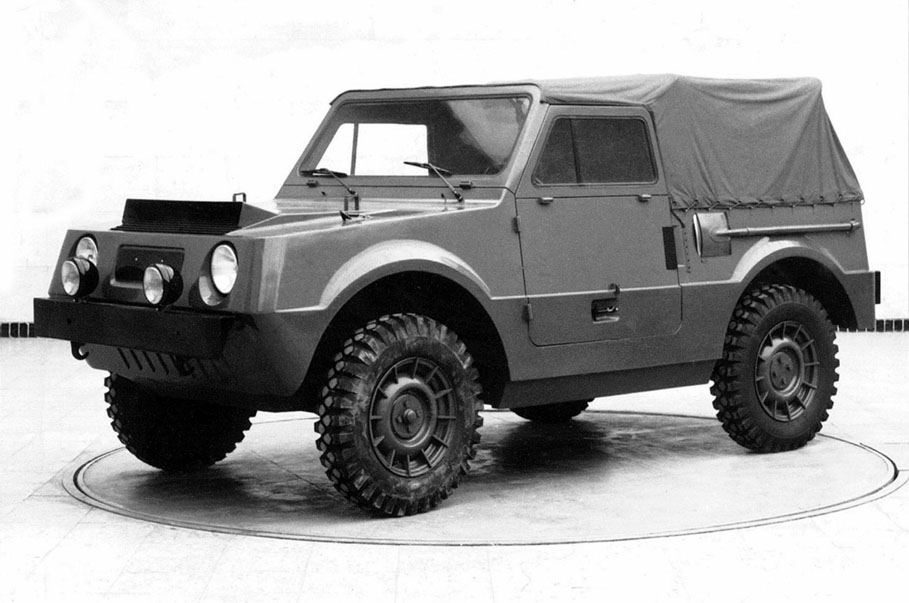

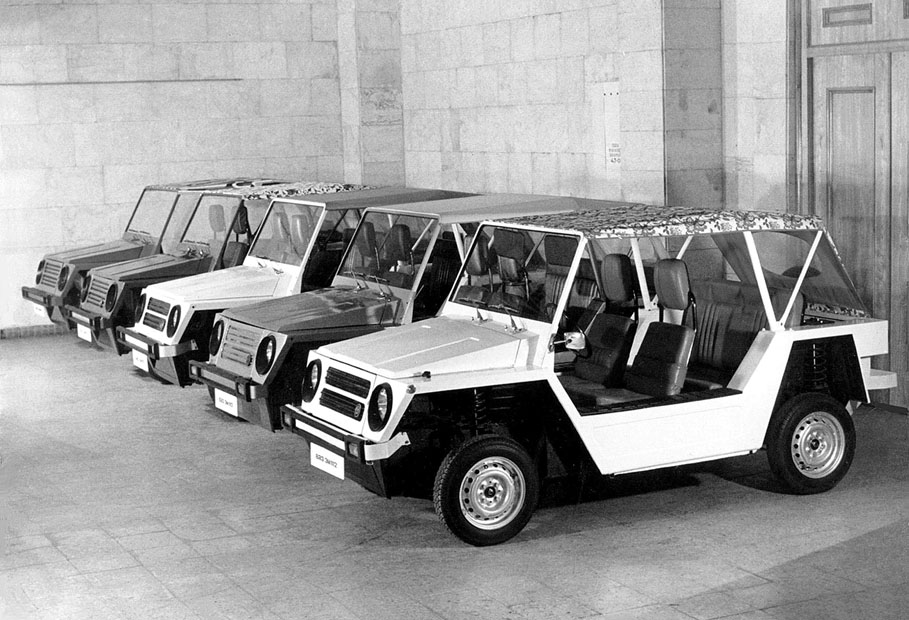

Работа на заводе шла полным ходом. В Центре стиля были сделаны в натуральную величину два варианта деревянного макета. Нельзя не сказать, что было, конечно, и несколько вариантов предварительных макетов в масштабе 1:5 – поиск вёлся весьма интенсивно.

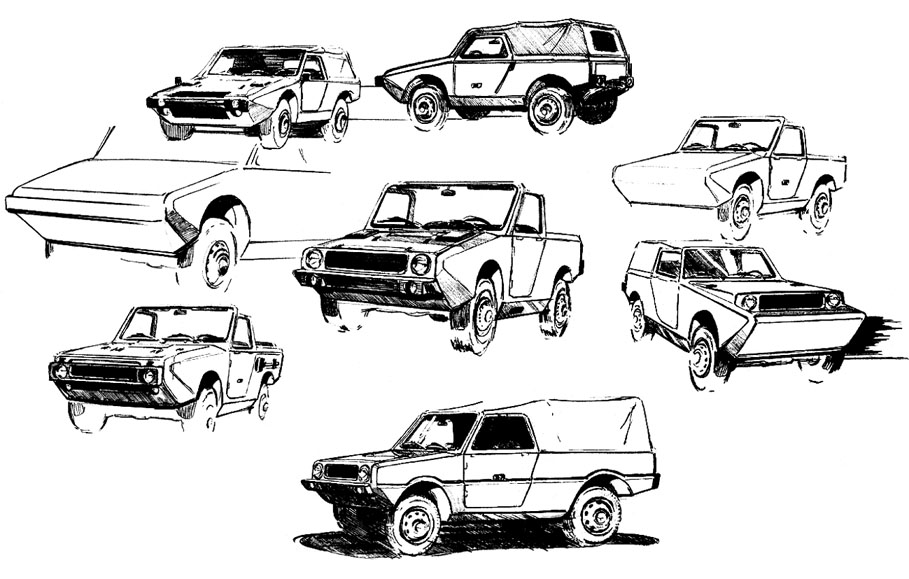

Автором практически всех вариантов был молодой дизайнер Александр Еремеев. Ему удалось в целом сохранить созданный Дани­ло­вым общий образ автомобиля (который оказался настолько удачным, что вполне сгодился и для данной конкретной разработки).

"Изюминкой" экстерьера автомобиля было то, что он совершенно не производил впечатления плавающего. С полной уверенностью мо­жно сказать, что по этой части аналогов в мире нет до сих пор.

В соответствии с требованиями заказчика был разработан графический проект панели приборов (дизайнер В.Орлец). Характерной особенностью её было "цельнометаллическое исполнение", пожалуй, ещё более спартанское, чем у знаменитого Jeep CJ.

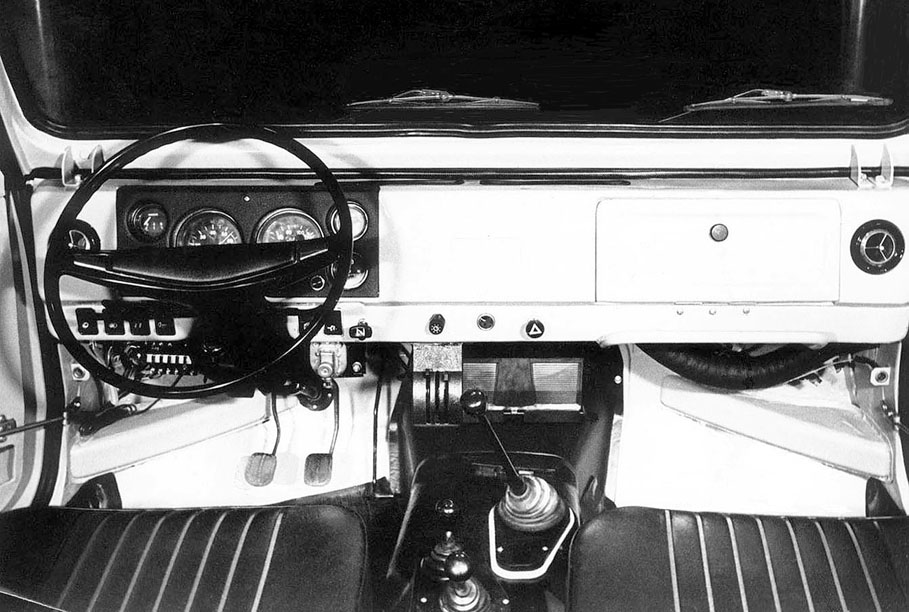

Да и весь интерьер был более чем прост: никаких обивок, даже на дверях, не предусматривалось. Это позднее появились обивки дверей с клапанами внизу для доступа в полезные объёмы дверей.

Надо сказать, что на тот момент (1974 год) в мире ещё не до конца было осознано, что комфортабельный джип – это будущее для внедорожников. А уж про русских конструкторов и говорить нечего – ГАЗ-69 был в этом плане непререкаемым эталоном.

Все аналоги (за исключением разве что американского Jeepster Com­man­do) имели такой же убогий интерьер. Взять хотя бы Fiat Campagnola, транспортное средство итальянской жандармерии и армии – он был в то время  в УГК на сравнительных испытаниях.

Поэтому неудивительно, что именно такое дизайнерское решение бы­ло поддержано в отделе проектирования кузовов УГК (работу по кузову амфибии вели Л.Мурашов, В.Витвинский, И.Новиков).

После бурных обсуждений на худ- и техсоветах был окончательно выбран один из макетов. Можно было приступать к проектированию.

Работами по этой машине, как и по "Ниве", руководил П.Прусов, ставший к тому времени начальником бюро (впо­след­ствии – отдела) общей компоновки.

Состоялись первые совещания по выработке концепции будущей амфибии – то, что называют "мозговым штурмом".

П.Прусов, конструктор.

Наличие базовой машины за­ра­нее исключило все дискуссии по поводу вариантов кине­матической схемы. Всё было ясно и так – полностью используются двигатель и ша­сси "Нивы" (к тому времени – это был уже 1974 год – она уже обрела конкретность).

Кузов – водоизмещающий, двухдверный, открытый, с мяг­ким съём­ным верхом. Ветровое стекло – плоское, отки­ды­вающееся вперёд.

Наружные панели – максимально простые, плоские. Проч­ные прямоугольные бампера, позволяющие осуществлять эвакуацию застрявшего автомобиля методом толкания "бампер в бампер".

Оригинально пришлось решить конструкцию передней подвески, которая по сути была точной копией "нивовской". Чтобы не вводить в кузове уплотнение под верхний рычаг, который, как известно, перед сборкой "Нивы" отсоединяется от поперечины, поступили следующим образом.

Переднюю подвеску выполнили полностью агрегатированной, а лонжерон кузова приподняли над верхним рычагом, замкнув снизу левый и правый лонжероны сварным днищем.

То есть, вся трансмиссия, за исключением заднего моста, оказалась в кузове, а передняя подвеска как бы "охватывала" передок днища снаружи.

Зоны приводов передних колёс, тяг рулевой трапеции и места присоединения карданных валов к РК герметизировались резиново-бре­зен­товы­ми чулками.

Светотехника – с армейских машин, для которой разработана свето­ма­с­кировка. И, конечно же, буксирное устройство ("фаркоп") сзади, уазовский, по­зволяющий перевозить, к примеру, полевую кухню армейского образца[12].

Кстати, вазовским испытателям приходилось им не раз пользоваться, к примеру, для помощи автомобилям, слетевшим зимой с дороги (однажды вытащили из кювета даже ЗИЛ-130!).

Глушитель вывели под днище в районе переднего бампера, уплотнили кузов по трубе глушителя резиновой мембраной, а для компенсации вибрации двигателя соединили выпускной коллектор с трубой глушителя гибким металлическим сильфоном[13].

Движение на плаву – за счёт вращающихся колёс, находящихся целиком в воде (они полностью "вывешены", то есть находятся в крайнем нижнем положении "отбоя" –  как на подъёмнике). От гребного винта со сложным приводом отказались сразу и не прогадали.

Для повышения проходимости и более уверенного выхода из воды было решено увеличить размерность шин с 6.95–16 до 8–16.

Таким образом, ширина шин возрастала со 175 до 205 мм с соответствующим увеличением и внешнего диаметра. Это потребовало, в свою очередь, увеличения передаточного числа главной пары (i = 4,78). Правда, очень скоро пришлось о таком "улучшении" пожалеть, но об этом речь впереди.

Машина получила заводской индекс 2122. Так она и вошла в историю, как "двадцать вторая" – ни собственного имени, ни даже прозвища она так никогда и не удостоилась. Более всего подошёл бы "крокодил", но это имя уже намертво прилипло к первым "Нивам".

Были сделаны все необходимые чертежи первой серии образцов (Э2122), по которым и были изготовлены летом 1976 года первые два образца – жёлтый и зелёный.

А.Зевакин, технолог.

Нельзя не сказать и вот о чём. Уже и образцы были "на выходе", когда возникла непред­виденная закавыка. Дело в том, что первый плав мог про­сто-на­про­сто не состояться по весьма простой при­чине – из-за отсутствия водо­отка­чи­ва­ю­щего насоса. Без чего ни о каком "заплыве" и думать было нечего.

Решено было обратиться к руководству ГАЗа, где такие на­сосы устанавливались на всю плавающую технику.

И поехал я в командировку, оформив гарантийное письмо. Благо, будучи сам выходцем с ГАЗа, знал там очень и очень многих людей. Обойдя кабинеты руководителей, получил желанную резолю­цию: "По возможности помочь".

Но быстро выяснилось, что эта позиция на заводе – в постоянном дефиците, поскольку поставлялась с другого предприятия.

Тогда обратился к своему старому знакомому А.Доброхотову, начальнику экспериментального цеха КЭО. И только он помог получить два насоса. Такие добрые дела не забываются!

Амфибия была побольше "Нивы" и производила весьма внушительное впечатление. Особенно бросались в глаза широкие шины ВлИ-6, специально изготовленные Волжским шинным заводом.

Первые образцы имели весьма необычный воздухозаборник моторного отсека. Как и на макете, он размещался не на привычном месте перед радиатором, а наверху, в передней части плоского капота (на фотографиях это хорошо видно). Это объяснялось стремлением обеспечить герметичность корпуса на плаву, особенно – при входе в воду.

Окно заборника на капоте имело ограждение в форме перекидного щитка. Откинутый вперёд, он на плаву выполнял роль волноотражателя, а на суше его надо было откинуть назад. Для плава это решение оказалось идеальным, а на земле создало большие проблемы, об этом – ниже.

О первых шагах амфибии вспоминает ведущий испытатель проекта.

В.Котляров. К лету 1976 года основная часть доводочных работ по "Ниве" завершилась (в феврале уже была изготовлена опытно-промышленная пар­тия ВАЗ-2121), и меня перебросили на проект амфибии, который и довелось вести десять с лишним лет – от начала и до самого конца.

Так получилось, что именно в это время у нас не оказалось свободных водителей-испы­та­телей. Поэтому мне пришлось самому и принимать первый (жёлтый) образец из цеха, и работать с ним какое-то время. Естественно, запомнилось всё до мелочей.

Спустя некоторое время появились и водители, да и подключился к этой теме уже известный читателям инженер-испыта­тель Олег Тарасов, с которым мы вместе работали над "Нивой".

Но это произошло только через несколько месяцев, а первое время довелось выкручиваться в одиночку.

В первый же выезд на заводской трек стрелка "водяного" термометра вдруг быстро достигла красной зоны.

Чертыхнувшись по поводу сборщиков, наверняка не заливших полностью "Тосол" в систему охлаждения, лезу под капот. Нет, здесь всё в норме. Проверяю ремень вентилятора – тоже натянут по всем правилам, как положено.

Тогда, очевидно, где-то в системе – воздух. Один за другим ослабляю хомуты верхних патрубков – нигде воздуха нет, система залита добротно.

Делаю ещё круг. То же самое – температура воды растёт непозволительно быстро. Возвращаюсь в экспериментальный цех, где вместе со сборщиками ещё раз капитально всё проверяем. Всё в порядке.

Ничего не понимаю! Опять выезжаю на трек. То же самое – даже один круг нельзя проехать! Тут уж самого бросило в жар – да что ж это такое?

Ладно, будем разбираться. Для начала погоняем-ка двигатель на месте на холостых оборотах. Полчаса, час – всё нормально. Ага, вот оно! Раз это проявляется только в движении, значит, причину надо искать в другом!

Покосившись на упомянутую глухую панель перед радиатором, возвращаюсь с трека уже не в цех (сборщики своё дело сделали, теперь начинается наша работа – доводка).

На своём испытательном участке прошу нашего механика Стаса Четверикова (читатель помнит его по работе с "Нивой") вырезать в панели перед радиатором горизонтальное отверстие по краям подштамповки под номерной знак. Он взял в руки ножницы, и в течение пяти минут всё было готово.

Опять выезжаю на трек. Машина стала неузнаваемой! Круг за кругом – всё в норме!

Причина крылась в аэродинамике. Плоский "лоб" передка, толкая перед собой слой уплотнённого воздуха, "оттягивал" его от зоны воздухозаборника, и крыльчатка вентилятора работала при движении практически вхолостую.

На втором образце такое отверстие в передней панели потом сделали по нашей просьбе ещё в цехе – оно, конечно, получилось более аккуратным, почти "фирменным".

Итак, сколь ни заманчивой была эта идея глухой (а значит – и предельно герметичной) передней стенки моторного отсека, пришлось от неё отказаться. На всех по­следующих образцах забор воздуха при езде на суше осуществлялся уже спереди (как обычно).

На плаву же этот передний воздухозаборник закрывался специальной от­кидной крышкой, и воздух в моторный отсек поступал только сверху. Конструкция этой крышки постоянно совершенствовалась и была в итоге доведена до оптимальной (об этом – ниже).

А на данных образцах пришлось эту дыру перед входом в воду закрывать номерным знаком (разумеется, с резиновой прокладкой), переставляя его с бампера. Это несколько увеличивало время подготовки к плаву, но другого выхода у нас тогда просто не было.

Ещё надо отметить, что на первом образце (как и на макете) отсутствовали боковые окна в задней части тента. И первые же выезды выявили совершенно неприемлемую обзорность боковых задних секторов[14].

Уже на следующем (зелёном) образце этой же серии такие окна появились – раз и навсегда.

Обкатав машину и устранив неизбежные на первых порах дефекты, стали готовиться к первому "плаванию".

Есть у нас рядом с городом живописнейшее место – Васильевские озера. Там и решили провести первую пробу.

На кромке берега для страховки поставили "Ниву", зацепив за неё длинный-предлинный трос.

Ещё раз тщательно проверяю все уплотнения (амфибиями мне приходилось заниматься и в Горьком, где было крепко-накрепко усвоено, что с водой шутки плохи – ошибок и небрежностей она никогда не прощает!).

На наше счастье, дно у берега в этом месте оказалось пологим, без ям и обрывов (предварительно ра­зведали, конечно).

На первой пониженной передаче, с заблокированным межосевым диф­фе­ренциалом осторожно вхожу в воду.

Вот глушитель (он расположен спереди под бампером) скрывается под водой, и сразу обычный шум выхлопа сменяется хлюпающим "бормотанием", поскольку выхлоп на плаву производится в воду[15]. Всплывает передок, а затем и вся машина покачивается на лёгкой волне. Плывём!

Выключаю передачу и начинаю смотреть во все глаза – нет ли где течи (первый плав – дело нешуточное!). Через уплотнители дверей чуть подкапывает, но это – ерунда[16].

Через окно вылезаю наверх, открываю капот – и в моторном отсеке больших те­чей нет. Ну что ж, тогда – поехали!

Включаю первую передачу (пониженный ряд), прибавляю "газ". Есть про­движение! Колёса бешено "молотят" воду, двигатель ревёт, включаю вторую – машина пошла явно быстрее! Включаю третью. Вот оно! На полном дросселе обороты двигателя около 4000 об/мин, и движение вполне уверенное.

Чувство, которое меня при этом охватило, словами не передашь. Есть вазовская амфибия, есть! Плывёт, причём безо всяких винтов или водомётов!

Четвёртую передачу явно можно и не включать, но всё же пробую. Обороты сразу резко падают – ясно, что двигателю непомерно тяжело. Перехожу опять на третью пониженную – прекрасно!

Последующие замеры с аппаратурой подтвердили, что первое впечатление – самое верное. Именно на этой передаче получилась и самая высокая скорость (4,3 км/ч – очень неплохо "с колёс", без винта), и вполне приличное тяговое усилие "на швартовах" – 60 кгс.

Тут надо пояснить, что эффект движения автомобиля на плаву за счёт вращения полностью погруженных в воду колёс объясняется несколькими факторами. Но в конечном счёте всё определяется массой и скоростью отбрасываемой движителем воды.

Пробую маневрировать. На удивление оказалось, что машина прекрасно слушается руля – не хуже, чем на дороге. Чуть накренившись наружу, она уверенно описывает круг. Пробую в другую сторону – то же самое.

Потом замеры показали, что радиус разворота (на плаву он име­нуется "радиусом циркуляции") – такой же, как на суше! Хотя вообще-то машины с управляемыми колёсами считаются самыми неповоротливыми из амфибий (те, что с винтами и рулём, могут разворачиваться практически на месте).

Вода всё-таки понемногу просачивается внутрь. Включаю откачку из мото­р­ного отсека – идёт довольно приличная струя. Пора из воды выбираться.

На полном ходу подхожу к берегу, и как только передние колёса касаются грунта (это заметно по резкому падению оборотов двигателя), быстро пе­ре­ключаюсь на первую передачу. Протекторы передних (а потом и задних) колёс врезаются в грунт, и машина уверенно выползает на сушу.

Что ж, первая проба сил оказалась на редкость удачной. Будут впереди ещё многие десятки часов плава (опытная работа отнимает очень много времени), но тот первый выезд на озеро останется в памяти навсегда.

Очень высоким оказался уровень проходимости автомобиля. Сравнительно лёгкая машина (в полтора раза легче УАЗа) на больших и широких шинах, с достаточно мощным 1,6-литровым двигателем творила буквально чудеса. Ни в чём и нигде не уступая УАЗ-469Б, она в некоторых случаях (к примеру, на сыпучем песке) была даже лучше.

Плюс унаследованная от "Нивы" способность к динамическому преодолению препятствий "с хода". Фантастический был автомобиль! До сих пор все вспоминают его с почтением – таких машин (это относится и к образцам второй серии) больше никогда видеть не доводилось!

Конечно, проблем на первых образцах оказалось предостаточно, и это понятно – конструкторы и испытатели шли в неизведанное.

К примеру, система охлаждения двигателя, взятая от "Нивы", в закрытом снизу кузове на предельных режимах – скоростном и тяговом – явно не справлялась.

А ещё – перегрев агрегатов трансмиссии. Оснастив машину термодатчиками, при первом же выезде на дорогу все буквально ужаснулись.

У агрегатов, находившихся внутри кузова (редуктор переднего моста, коробка передач, раздаточная коробка)[17], температура очень быстро достигала запредельных значений. Стало ясно, что надо их каким-то об­разом  охлаждать.

После достаточно непродолжительного пробега первых образцов вы­явились слабые места кузова: проёмы дверей, капота, смятие днища, трещины под рулевым механизмом и др.

Но и это было не главным. Самым крупным недостатком оказалась низкая надёжность транс­миссии. "Трещало" буквально всё – сцепление, коробка, "раздатка", мосты!

Это, конечно, нашло своё отражение в итоговом отчёте (хотя истинные причины оставались тогда не до конца ясными). Но заказчики никак не захотели с этим считаться – настолько велико было их желание получить на серийных вазовских узлах такой уникальный набор до­стоинств!

Ю.Овчинников, конструктор.

И они настояли на из­го­то­в­ле­нии ещё двух таких же образцов, но уже для сов­местных испытаний.

К январю 1977 года была свёрстана программа до­во­доч­ных работ по проекту 2122, которая выполнялась в течение всего года. Велась она параллельно с компо­но­вочными и про­ектными работами.

Так, в числе прочего были проведены работы по об­зор­ности, опре­деле­нию пусковых свойств при низких температурах.

Был проведен ана­лиз причин поломок дета­лей системы выпуска, а также и другие необ­хо­ди­мые исследования.

Основной выявленной проблемой – повышенным температурным режимом двигателя и узлов трансмиссии – занялось бюро доводки системы охлаждения (нач. В.Сорокин).

Наработали необходимость введения воздуховодов, через которые воздух, охлаждающий радиатор и двигатель, мог выходить из моторного отсека, и их размеры. Затем оценили возможность охлаждения этим же воздухом агрегатов трансмиссии и определения требуемого количества воздуха для обдува.

Предстояло реализовать эти и другие наработки в конструкции. Ведущим конструктором проекта в это время был назначен Ю.Кутеев, а компоновку по­ручили мне. Для автомобилей второй серии был спроектирован дополнительный механический вентилятор.

С конструкторами бюро систем двигателя (нач. Ю.Кирюшин) Ю.Шепи­ло­вым и В.Янчаруком начали мы выбирать вентиляторы. Пробовали и "волговс­кие", и уазовские, и в конце концов остановились на "родном", от ВАЗ-2121. Всё определила высота радиатора с унифицированной сердцевиной.

Осенью 1977 года к работе над кузовом 2122 подключились кузовщики бю­ро Л.Мурашова. Каркасом передка и пола занимались Г.Троицкий и А.Ха­ли­лов, боковину вели И.Новиков и Ю.Пушкин, навесные детали и узлы разрабатывали Л.Мохов, В.Михалёв и др.

Г.Троицкий, конструктор.

Начал я работать на ВАЗе с декабря 1977 года в бюро кар­каса кузова ОПК. И сразу же мне было поручено проек­ти­ро­­вание передка кузова 2-й серии авт. 2122.

Передок кузова первой серии был спроектирован В.Вит­ви­н­ским. Им был прежде всего из плотной бумаги сделан макет передка в масштабе 1:5, который долгое время по­том служил наглядным пособием для конструкторов.

Первая серия образцов показала недостатки конструкции, в частности, недостаточную жёсткость подмоторных лонжеронов. На проект вто­рой серии времени было мало, к тому же стояла задача использовать максимум деталей кузова от авт. 2121, т.е. серийной "Нивы".

Анализ вариантов усиления известными методами показывал, что требуется кардинальная переработка всего передка с потерей унификации с базовой "Нивой". Но времени-то нет!

Тогда мне как-то "нечаянно" (а у конструкторов такое бывает частенько) пришла мысль – а что, если применить сотовую конструкцию лонжеронов?

Первая же эскизная прикидка (перенос мыслей на бумагу) показала, что это перспективно. И в короткий срок – буквально за неделю – был разработан усилитель из листовой стали в виде змейки, вставляемый внутрь лонжерона и приваренный точечной сваркой.

При малом весе жёсткость лонжеронов увеличилась в 2–2,5 раза. Эта кон­струкция оказалась удачной и сохранилась без изменений на всех последующих сериях.

Весьма интересно было работать над конструкцией капота с перекидыва­ющимся щитком-волноотражателем, закрывающим воздухозаборник (решё­­тку ра­диатора) на плаву. Здесь работа велась совместно с Ю.Полевым, очень спо­собным и изобретательным конструктором.

Так же интересно было работать над креплением в передке системы выпуска отработавших газов, совместно с конструктором В.Теном.

Видимо все мы, конструкторы, были увлечены работой над этим проектом, так как работа спорилась, находились оригинальные решения без каких-либо конфликтов и раздоров. Совместная работа в таком ритме вполне удовлетворяла участников, недовольных не было.

Конструкторский проект по кузову 2-й серии 2122 был выполнен в течение декабря 1977 – марта 1978 гг. И большинство найденных тогда решений сохра­нилось на всех последующих сериях опытных образцов. Причём они (решения) были готовы для массового производства.

Ю.Овчинников. В бюро интерьера (нач. Ю.Полев) разработана была новая панель приборов с адаптированным к ней отопителем 2101.

Основные изменения коснулись, конечно, основания кузова. Ввели воз­духоводы под сиденьями, усилили днище и передние лонжероны в зоне передней подвески, организовали выход воздуха через порог и боковины в решётки на боковинах, изменили крепление буксирного устройства, переделали бамперы, ввели форточки в дверях и изменили крепление откидных рамок.

Скомпонована и осуществлена была новая посадка с соответствующим изменением конструкции передних сидений, педалей и рулевого вала. В результате и посадка, и обзорность на автомобиле стали значительно лучше, чем на "Ниве".

Спроектировали новые задние сиденья, спинки которых могли раздельно слева и справа складываться как вперёд, так и назад, позволяя перевозить в автомобиле человека на носилках с одним сопровождающим (требование во­енных медиков из ЦВМУ). Само крепление носилок разрабатывалось на более поздних сериях образцов.

В бюро компоновки была разработана документация на отсоединённый ре­дуктор переднего моста (на последующих сериях этим занимались уже спе­циалисты отдела шасси).

Правда, мост при этом оставался внутри кузова и проблему его перегрева даже пытались решать, вводя охлаждение масла через подключение к системе охлаждения двигателя.

В общем-то, это была утопия, но кардинальное и гениально простое решение – вынести мост наружу – пришло позднее.

Тем не менее, отсоединив мост от двигателя, мы разгрузили силовой агрегат от воздействия мощнейшего реактивного момента, создаваемого РПМ.

Задание на изготовление образцов второй серии было выдано в экс­пе­риментальный цех весной 1978 г., а уже в декабре 1978 г. был собран первый из образцов, а вскоре – и второй.

Эти образцы второй серии (2Э2122) были окрашены в необычный серо-голубой цвет и уже поэтому запомнились хорошо. От первых образцов их можно было легко отличить по огром­ному переднему воздухозаборнику, выполненному с явным запасом (ис­пра­вление ошибок первой серии).

К тому же, они вышли из цеха с несуразно огромными боковыми зеркалами от КАМАЗа, за что немедленно были окрещены "ушастиками".

Зеркала эти появились потому, что у испытателей были замечания по первой серии (там стояли маленькие "жигулёвские" зеркала от 2103, к тому же далеко от водителя, на крыльях).

Участников тех испытаний до сих пор не покидает мысль, что с этими зеркалами конструкторы их просто разыграли. Логика, очевидно, была такой: "Ах, они жалуются на маленькие зеркала? Поставьте-ка им камазовское "трюмо"!

Та­кие "уши" напрочь перекрывали водителю обзорность вперёд-вбок (за ними свободно "прятался" грузовик) и были вскоре заменены на зеркала от ГАЗ-53 – эти оказались в самый раз и впоследствии прижились.

Была и ещё одна новинка, весьма примечательная. В целях борьбы с перегревом агрегатов трансмиссии днище за раздаточной коробкой, а также оба борта были выполнены двойными.

Надежда была на то, что вентилятор двигателя, прососав воздух через радиатор, погонит его дальше, обдувая при этом коробку передач и раздаточную коробку.

Затем предполагалось, что через двойные пол и борта воздух выбросится наружу (в задней верхней части каждого борта имелась для этого специальная решетка, которая на плаву должна была оказаться достаточно далеко от воды – впоследствии это подтвердилось).

Надо сразу сказать, что такая (вроде бы вполне логичная) схема на данных образцах ожиданий, увы, не оправдала. Ожидаемого эффекта это практически не дало – агрегаты трансмиссии по-преж­нему сильно перегревались.

Всё оказалось совсем не так просто и отняло массу времени и сил.

Ситуация крайне осложнялась ещё и тем, что внутренняя аэродинамика герметичных отсеков оказалась даже теоретически не проработанной – во всяком случае, ни один НИИ за неё не взялся.

Пришлось испытателям и конструкторам впрягаться самим и решать эту проблему старым и проверенным (хотя и достаточно трудоёмким) методом "проб и ошибок".

Забегая вперёд, отметим, что она в итоге успешно решилась безо всякой посторонней помощи![18]

А в остальном оба образца второй серии от первых ничем не отличались – та же размерность кузова, те же огромные шины.

Их испытания велись практически весь 1979 год. В итоге с надёжностью всё повторилось точь-в-точь – чудес в технике не бывает.

Убедившись на деле, что проблема не надуманная, заказчики тоже подключились к работе – причину надо было всё же выяснить.

В.Котляров. И поехали мы в подмосковные Бронницы, в НИИ-21 (о котором только сейчас стало возможным говорить открыто, раньше – ни-ни).

Там удалось качественно замерить и сравнить моменты инерции колёс – опытного 8–16 и серийного 6.95–16.

Оказалось, что у первого он в полтора раза больше! Во столько же раз, естественно, возрастал и общий уровень нагруженности трансмиссии.

Но и это было ещё не всё.

Выяснилось, что сцепление широких шин ВлИ-6 с дорогой было явно выше, чем у серийных ВлИ-5. Хотя эту разницу и не удалось ус­та­новить количественно (не оказалось в наличии нуж­ной аппаратуры), но всё было видно и без этого, так сказать, невооружённым глазом.

Приведём простой пример. При проведении замера одного из важнейших показателей любого автомобиля – времени разгона с ме­с­та до скорости 100 км/ч – методикой испытаний предусмотрено предельно резкое трогание ("раскрутка" двигателя до максимальных оборотов с последующим "бро­ском" педали сцепления).

Эта методика досталась вазовским испытателям в наследство от фирмы FIAT, где она давно и успешно применяется, поскольку обеспечивает минимальную потерю времени при разгоне (если трогаться традиционным способом, теряется от одной до двух секунд, что недопустимо).

Так вот, на обычной "Ниве" ведущие колёса при этом непре­менно пробук­совывают даже на сухом бетоне.

А на "22-й" с широкими шинами такой пробуксовки не было вообще! После "броска" педали сцепления автомобиль некоторое время (вполне ощутимое!) продолжал стоять на месте!

В эти мгновения явственно чувствовалось, как буксует сцепление, "закручиваются" все валы, полуоси и т.д. И только после этого автомобиль нехотя трогался и начинал разгоняться.

Перечисленные факторы (сюда надо, конечно, добавить и более жёсткие условия армейской эксплуатации) и нагружали трансмиссию до запредельного состояния. Что называется, "приплыли" (по отношению к плавающей машине сие звучит этаким каламбуром, но так оно и было).

Теперь уж и заказчики воочию (не поверив вазовцам и потеряв на этом два года) убедились, что дело – действительно се­рь­ёзное. Под ударом оказалась сама суть этого проекта – максимальная унификация с "нивовскими" узлами.

В общем, всю работу надо было начинать заново.

Машина становится компактнее

ак ни жаль, но пришлось уйти от широкопрофильной "экзотики" и вернуться к старым проверенным "нивовским" шинам ВлИ-5. Да и передаточное число главной пары умень­шили до i = 4,44 (читатель помнит, что прежде оно составляло 4,78).

В принципе, этого должно было хватить. Но заказчик, пугав­ший разработчиков (и себя, в первую очередь) жёсткими условиями эксплуатации и "зациклившийся" поэтому на надёжности, настоял и на уменьшении мощности двигателя.

Так на машине и появился мотор рабочим объёмом 1,3 л (конечно, это было явной перестраховкой) – вместо прежнего 1,6 л.

Короче говоря, началось проектирование совсем другого автомобиля – поменьше и полегче. К тому времени руководителем проекта был назначен В.Доманский, пришедший с Ульяновского завода и имевший до­статочный опыт по разработке внедорожников.

Г.Мирзоев. Доманского я знал по работе на УАЗе как весьма энергичного, работоспособного и обязательного человека, умеющего доводить начатое дело до конца.

К концу 70-х гг. в разработках новых автомобилей на УАЗе начался определённый "застой". И я предложил Доманскому перейти на ВАЗ и вплотную заняться 22-м автомобилем.

В.Доманский, конструктор.

В работу пришлось окунуть­ся сразу, с головой. Как раз шла кардинальная переработка машины, поскольку испыта­ния об­­разцов первой и второй серий наглядно показали, к чему может привести скрупулёзное выполнение тре­бо­ва­ний заказ­чика без учёта возможностей завода.

Машину нужно было доработать таким образом, чтобы со­хранить максимальную унификацию с базовым авто­мо­би­лем ВАЗ-2121 – возможности для этого имелись.

Г.Мирзоев. Большой вклад в этот автомобиль внёс и мой заместитель Я.Непомнящий. До этого он работал на Уральском автозаводе и со всеми плавающими и неплавающими машинами был на "ты".

Эту машину он тащил полностью на своих плечах. Ведь для того, чтобы автомобиль был, нужно не только принимать ответственные решения, но и спрашивать выполнение работы, которую ты поручил вчера. Если этого не делать, то никакого автомобиля никогда не будет.

Прибыло пополнение и к испытателям-дорожникам.

В.Смалюк, испытатель.

Я подключился к работе сразу после окончания института.

Как раз шло проектирование новых, более компактных об­раз­цов. Вопросов по ним была, конечно, уйма. Одна из глав­ных про­блем – перегрев агрегатов трансмиссии.

В нашем распоряжении был старый кузов второй серии (из категории предыдущих "монстров"), на котором мы и сде­лали практически всю работу. Как же он нам при­го­дил­ся!

Оборудования тогда никакого не было, поэтому хо­рошо за­помнилось, как стою я с обычным метеорологическим анемометром[19] у решётки выброса воздуха на правом борту, пытаясь в итоге определить расход воздуха через эту самую решётку.

Самое интересное, что всё получалось! То ли мы все были молодыми и дерзкими, не понимающими до конца, за какое практически безнадёжное де­ло взялись, то ли слово "энтузиазм" тогда ещё не было пустым звуком, судить не берусь.

Ю.Овчинников. В общем, работа началась всерьёз. Только вот счётчик вре­мени, увы, опять пришлось устанавливать "на ноль".

Основными направлениями переработки конструкции были:

– снизить массу автомобиля;

– уменьшить нагруженность трансмиссии, в том числе за счёт снижения массы и возврата к шинам ВлИ-5;

– сохранить в соответствии с требованиями заказчика способность преодолевать водные преграды.

Ясно, что с переходом на шины ВлИ-5 мы несколько потеряем в про­хо­димости, да и двигатель 1,3 л – это снижение тяговых возможностей. Но на такое шли сознательно, иначе автомобиля бы просто не было – с мнением за­казчика приходилось считаться.

Снижать массу нужно было конструктивными мерами. Начали, естественно, с расчётов.

Здесь следует непременно упомянуть про вариант с укороченной базой 2100 мм. При его оценке выявилось больше минусов, чем плюсов, хотя он и давал снижение массы до 30 кг. Из-за разунификации по кузову, трансмиссии, основному бензобаку и т.д. вариант этот был отвергнут.

Решено было сократить длину кузова, отказаться от бензобаков больших объёмов и вернуться к основному баку 2121 ёмкостью 43 л и дополнительному минимальных размеров 38 л (на образцах 1978 г. общий объём баков составлял 120 л). Уменьшить высоту борта кузова, уменьшить толщину металла бамперов, выбросить буксирное устройство и крюки с УАЗа. Всё вкупе давало снижение массы около 50 кг.

Удалось договориться с заказчиком о полезной нагрузке. Её установили 360 кг вместо прежних 400 кг.

Затем последовали скрупулёзные расчёты параметров плавучести, положения ватерлинии, углов входа и выхода из воды, остойчивости. В результате несколько сократили объём передней части кузова (это с учётом одновременного выноса РПМ из моторного отсека).

На 100 мм сократили задний свес, на 50 мм понизили высоту борта. Тут следует упомянуть, что на автомобиле пока отсутствовали специальное оборудование и приборы, требуемые заказчиком. Среди прочего не было экранированного электрооборудования, ещё предстояло найти решение по предпусковому подогревателю.

Уже в ходе дизайнерской проработки из намечаемого ранее использования многих навесных узлов кузова из алюминия "вживую" появились только дуги тента из алюминиевой трубы, да стёкла тента заменили на плёночные.

Все предложения ООК по корректировке габаритов автомобиля были выданы в Центр стиля, где безотлагательно было проведено макетирование.

Кстати, был предложен вариант с раздельной схемой систем охлаждения двигателя и трансмиссии. Однако на техсовете 31.03.80 изменения схемы ох­лаждения были признаны нецелесообразными и отклонены.

Внешняя форма с небольшими доработками по задней панели была одо­брена и запущена в проработку в отделе кузовов.

Задача была поставлена – через год, в I квартале 1981 года, иметь три новых образца для последующей доводки с выходом на приёмочные испытания.

А.Кудряшов, дизайнер.

Когда с завода уволился Саша Еремеев, который вёл ди­зайн-проект амфибии с самого начала, вся работа по ней практически "зависла".

Как на грех, настала самая горячая пора – машину надо было разрабатывать чуть ли не заново, поскольку она до­л­жна стать ощутимо компактнее.

Тут начальник Центра стиля М.Демидовцев и предложил мне, молодому дизайнеру, взять на себя роль ведущего по проекту.

Не скрою, поначалу было страшновато. Дело ответственное, да и начинать надо было практически с нуля – прежние наработки годились разве что концептуально, не более того.

Ввиду недостатка времени решили обойтись без традиционного в таких случаях полноразмерного пластилинового макета.

Он, разумеется, всегда даёт более полное представление о внешних фо­р­мах автомобиля, поскольку является объёмным.

Но времени на это не было, поэтому ограничились плоскостно-рельефным макетированием на вертикальных плазах в натуральную величину.

Всё получилось как нельзя лучше и сэкономило массу времени.

Кроме того, была проведена объёмно-структурная проработка кузова, которая позволила вычленить его основные элементы для последующей детальной разработки в бюро проектирования кузовов.

Работал я, конечно, не один. Особую признательность хотел бы выразить Валерию Сёмушкину, давшему массу полезных советов и проведшему вместе со мной работу по структуре кузова.

В.Смалюк. В испытаниях образовалась невольная пауза, из которой надо было извлечь максимальную пользу. Помните проблему с перегревом узлов? Так вот, начали мы с конструкторами этот клубок помаленьку распутывать.

Взяли отработавший своё образец второй серии и установили на него двигатель, мосты и шины согласно новой концепции – чтобы всё было как надо. Получился так называемый "ходовой макет" (про него уже говорилось).

В.Доманский. И стали мы с испытателями в этом кузове (благо, он своё отработал и его было не жалко) "вертеть" всяческие дыры, пытаясь ответить на главный вопрос – почему же продувка агрегатов на второй серии оказалась неэффективной?

Первым нашим шагом были отверстия в порогах.

Отбросив пока вопросы плава, просто выпустили весь воздух, продувающий агрегатный отсек, наружу, не заставляя его протискиваться через лабиринты двойных стенок днища и бортов. Это было ну­ж­но, чтобы проверить идею в целом.

По сути, агрегаты ведь обдуваются горячим воздухом из моторного отсека. Срабатывает ли это в принципе?

Ю.Овчинников. Принципиальная возможность охлаждения трансмиссии во­здухом, прошедшим радиатор, была оценена ещё в 1977 г. при исследовании образца 1-й серии. В 1978 г. на второй серии уже был введен второй механический вентилятор вазовской размерности.

Когда испытания показали, что добавление второго вентилятора оказалось неэффективным (по производительности, по сопротивлению воздушного тра­к­та и т.д.), были предприняты попытки изменить сами вентиляторы – об этом уже вскользь упоминалось.

Из Ульяновска привезли детали вентилятора УАЗа, на базе которого были изготовлены крыльчатки, вписывающиеся в размеры нашего радиатора.

Поработали с ними, а также с "волговскими" крыльчатками, но без особого успеха. Видимо, причина была в сопротивлении тракта.

Попутно в Ульяновске в 1979 году впервые познакомились с опытным об­разцом их плавающей модели УАЗ-3907 "Ягуар".

Что привлекло внимание, так это схема системы охлаждения. Она была обратной, т.е. вентиляторы работали на вытяжку. Воздух забирался в районе стоек дверей, продувал трансмиссию, затем двигатель, потом радиатор и вы­талкивался (выбрасывался) наружу через щели в капоте.

Другой пример решения проблемы мы нашли на VW Iltis. Изучая техническую литературу, натолкнулись на большую статью о его конструкции.

Одной из его особенностей было наличие двух огромнейших вентиляторов с продуманными направляющими кожухами. Правда, поток воздуха был классическим, прямым. Но Iltis был не плавающим, не имел герметичного кузова, и, скорее всего, особых проблем с охлаждением трансмиссии не имел.

Поразмыслив, мы остановились всё-таки на "прямой" схеме продувки. Она позволяла решить "бесплатно" проблему охлаждения на скоростном режиме за счёт набегающего потока. А работать предстояло по организации по­тока в районе трансмиссии и на выходе из кузова.

Кстати, "прямой" поток потом легко позволил перейти с двух механических на схему с дополнительным электровентилятором.

В.Доманский. В борьбе с перегревом утешало хотя бы то, что для нагретого до 150⁰ агрегата 100-градусный воздух является чуть ли не прохладным. Во всяком случае, он вполне способен отобрать ещё немало тепла. Проверка на бе­говых барабанах нашей динамометрической камеры показала, что так оно и есть.

Убедившись, что в принципе всё решаемо, заглушили ненужные уже дыры в порогах и стали снижать сопротивление воздуховодов. При этом удалось выяснить главное: "осечка" с продувкой агрегатов на второй серии произошла по двум основным причинам.

Во-первых, сечение воздуховодов оказалось чересчур "зажа­тым", из-за че­­го поток воздуха сильно тормозился. И во-вторых – поток три раза "переламывался" под прямым углом, что ещё боль­ше увеличивало сопротивление.

В результате скорость потока оказалась недостаточной, и агрегаты толком не обдувались.

Всё это было нами учтено, и кузов данного макета был основательно переделан. Проходные сечения были увеличены (в меру, конечно, поскольку ме­жду ними и скоростью потока есть определённая взаимосвязь). А в местах "переломов" потока появились необходимые скругления.

Вдобавок на этом же макете редуктор переднего моста убрали из непродуваемого "мешка" под двигателем и закрепили его снаружи днища на специальном (пока макетном) подрамнике. Теперь он будет, как на "Ниве", обдуваться при движении окружающим воздухом.

Лезем опять в динамометрическую камеру. Результаты обнадёживают. По­хоже, что мы на правильном пути.

В.Котляров. Теперь надо срочно ехать в Среднюю Азию (дело было олимпийским летом 1980 года) для проверки в реальных условиях, в том числе и на сыпучем песке при 40-градусной жаре.

Смешная это была машина! Кузов-то был взят прежний, с громадными колёсными арками под большие и широкие шины ВлИ-6. А поставили мы серийные маленькие (относительно) ВлИ-5!

Да ещё этот варенный-переваренный кузов окрасили той краской, какая тогда попалась под руку – ярко-голубой. Можете себе представить!

Образец был весь увешан термодатчиками – в общей сложности их было около пятидесяти. А регистрирующий прибор – всего один, на 10 каналов (о многоканальных самописцах тогда можно было только мечтать!). Так и работали в Туркмении целый месяц, переключаясь с одного пучка проводов на другой (всего их было пять).

В принципе, идея оказалась здравой. Горячий воздух из моторного отсека, как и в динамометрической камере, успешно охлаждал агрегаты (которые, к тому же, выдерживают гораздо более высокую температуру, чем двигатель). Да и редуктор переднего моста, обдуваемый воздухом, греться перестал.

В общем, из Туркмении мы вернулись окрылёнными.

В.Доманский. Осталось решить последнюю задачу – правильно распоряди­ться потоком воздуха. И вот тут мы с испытателями столкнулись с неразре­шимыми на первый взгляд противоречиями.

Чтобы нормально "дышал" двигатель (вернее – его радиатор с вентилятором), лучше всего вообще снять капот – снизу-то моторный отсек наглухо за­крыт! Но при этом в "тоннель" к агрегатам воздух, разумеется, не пойдёт, и никакой продувки просто не будет.

А вот для агрегатов, наоборот, лучше всего подошёл бы абсолютно "глухой" капот –  тогда вентилятор гнал бы весь воздух только на их продувку.

Но в этом случае очень быстро перегреется двигатель, так как в отсеке со­здаётся "подпор" (аэро­дина­мическое сопротивление тоннеля и воздуховодов, как ни крути, всё же довольно высоко), из-за чего радиатор практически не "ды­шит".

В общем, хвост вытащил – нос увяз, и наоборот.

Поэтому в капоте не обойтись без какой-то калиброванной решётки для выпуска части воздуха наружу и уменьшения "подпо­ра", чтобы и двигатель не грелся, и агрегаты эффективно охлаждались.

Вот на поиск этого оптимального баланса (так сказать, "золотой середины") и ушло впоследствии несколько лет! Было перелопачено бесчисленное количество вариантов. Только не надо по­лагать, что этот поиск вёлся вслепую. Продвижение вперёд было поэтапным и достаточно осмысленным.

В итоге нормально "задышали" и двигатель, и агрегаты. Мы сделали это!

Параллельно с работой над макетом была произведена опережающая проверка новой комплектации на надёжность узлов трансмиссии.

Чтобы не дожидаться новых образцов, её провели в 1979–80 гг. совместно с заказчиком на четырёх серийных "Нивах", окрашенных по просьбе военных в зелёный цвет.

Они имели соответствующие двигатели и агрегаты (подобная комплектация с 1,3-литровым двигателем носила индекс 21211).

Результаты, естественно, оказались положительными, да и труд­но бы­ло ожидать иного с подобной перестраховкой по мотору!

А тут и подоспели чертежи новых, полностью изменённых – от кузова до колёс – образцов третьей серии (3Э2122), в которых было уже учтено многое из наработанного на тот момент. Образцы сразу же были запущены в изготовление.

В начале 1982 года был готов первый образец (сборка второго несколько задержалась, и он вышел из цеха только в середине лета). Образцы эти, как и все последующие, были защитного цвета.

Это была уже совсем другая машина. Компактная, в габаритах "Нивы", она имела более "вазовский" вид, чем предыдущие "монстры".

Передний воздухозаборник здесь тоже был явно великоват, как и на второй серии (впоследствии его удалось уменьшить по­чти вдвое).

На плаву его проём, как и прежде, закрывался перекидным щитком, находящимся в передней части капота (что одновременно открывало верхний воздухозаборник). Надлежащая герметичность обе­спе­чивалась прижатием щитка к окаймляющему про­ём резиновому уплотнителю.

Образцы имели и двойной пол, и двойной правый борт с решёткой выброса воздуха в задней части (к тому времени уже вы­яснилось, что выброс через один борт эффективнее, чем через два – поток воздуха лучше организован).

РПМ был вынесен наружу и закреплён на подрамнике кузова. Это не только решило проблему его обдува, но и позволило заметно снизить общий уровень вибрации (прекратилась раска­чка двигателя мощным ре­активным моментом от редуктора).

К тому же упростилось уплотнение передней части днища – исчезли громоздкие брезентовые чехлы приводов колёс и рулевых тяг (это решение было проверено ещё на упомянутом ходовом макете).

Вообще, об уплотнениях стоит поговорить особо.

На образцах третьей серии их конструкция оказалась насто­лько уда­ч­ной, что потом почти не переделывалась.

Решение было простым и эффективным. По днищу ниже ватерлинии уплотнялись только выходы карданных валов, вал рулевой сошки и ось маятникового рычага. Всего четыре точки! Причем удалось обойтись без каких-либо сальников, то есть никаких трущихся уплотнений не было!

Просто и надёжно.

Остаётся добавить, что днище снизу имеет несколько лючков для до­ступа к агрегатам, закрывающихся герметичными крышками с резиновыми прокладками.

Присутствует и обязательный для всех плавающих машин типовой клапан-кингстон (через не­го, к примеру, очень удобно было сливать после плава попавшую внутрь воду).

Заканчивая тему герметичности, надо сказать, что была ещё одна се­рь­ёзная проблема технологического порядка.

Днище вазовской амфибии имеет достаточно сложную конфигурацию, что мешает выполнить его цельноштампованным. Оно состоит из нескольких панелей, которые свариваются между собой точечной сваркой (как и предполагалось в будущем производстве).

При этом между точками сварки неизбежно получаются щели. Обы­ч­ному-то автомобилю это ничем не грозит, но для амфибии сие крайне нежелательно! Для технологов – непреходящая головная боль!

Ю.Овчинников. В начале 80-х гг. на ВАЗе в УГК побывал в командировке представитель института Патона из Киева с образцами токопроводящей полиуретановой мастики для сварных швов.

Со специалистами УЛИРа были проведены несколько пробных сварок об­разцов металла, в целом – не очень удачных. Полиуретан плавился, вы­деляя пары газа типа хлора, качество сварки не было гарантированным (нужен был длительный подбор режима сварки).

Но самое главное – внедрение этой технологии в производство сулило бо­льшие проблемы. Мастика должна быть нанесена на шов, потом он должен быть проварен, затем шёл процесс полимеризации полиуретана на воздухе. В линии сварки это требовало непрерывного техпроцесса, сложной методики нанесения мастики с учётом перерывов, за время которых её состояние могло измениться.

Одним словом, до внедрения было очень далеко и постепенно о мастике забыли. Но зато была решена другая задача – введение в полости порогов, лонжеронов и на некоторые кожухи пола пены из полужёсткого полиуретана.

Вначале это были пробные заполнения полостей на базе Владимирского хим­завода с использованием экспериментальных установок. Затем техпроцесс отработали за время поездок во Владимир В.Доманского и В.Саблина. И последующие серии авт. 2122 уже все проходили операцию "запенивания".

Кузов получился значительно жёстче исходного состояния, полости теперь не заполнялись водой через негерметичности в сварных швах, соответственно и внутренние панели от коррозии были защищены.

Но вернёмся к новым "компакт-амфибиям". Конечно, имея 1,3-ли­т­ровый мотор, они на суше несколько уступали в динамике базовой "Ни­ве" (с двигателем 1,6 л), но всё же оказались гораздо шустрей своего главного конкурента – УАЗа.

Потом удалось улучшить динамико-ско­ро­ст­ные по­ка­затели, по­ра­бо­тав над снижением потерь в системах впуска и выпуска двигателя.

Разумеется, "рассекать" водную гладь прежде, с большими ко­лё­сами, было несравненно сподручнее. Но в итоге, как ни странно, уровень водоходных качеств практически остался на том же уровне – новая машина уверенно развивала на воде 4 км/ч.

Опять же надо учитывать, что это получено "с колёс", без гребного винта или водомёта!

К тому же, маневренность на воде осталась, как и прежде, весьма приличной, что практически всегда позволяло уверенно выходить в ну­ж­ную точку берега даже при наличии небольшого течения.

Н.Алеев, испытатель.

Вообще, говоря о водоходных ка­чествах этой машины, не­обходимо помнить, что это всё же – не океанский лайнер.

Да, доплывали мы на ней чуть ли не до середины огромного Жигулёвского моря (в тихую погоду, конечно), но это никак не должно быть системой.

При внезапном усилении ветра (а на широких водоёмах та­кое бывает нередко) как-то разом появляется серьёзная во­лна, и сразу всё резко осложняется – до берега далеко, а приближается он как-то очень медленно.

Конечно, живучесть (именуемая "запасом плавучести") у этой машины довольно приличная. На плаву она настолько высоко "торчит" из воды, что производит впечатление движущейся вброд.

Но на крутой волне всё равно становится не по себе, в чём разработчики не раз имели возможность убе­диться воочию.

О.Тарасов, испытатель.

Стихия этой машины – неширокие водоёмы со спокойной водой или не очень быстрым течением.

При этом зайти в воду мо­жно даже с довольно крутого бе­рега (не с обрыва, конечно), поскольку передок всплы­вает достаточно быстро. Только без излишней спешки и суеты – вода требует к себе уважения!

Кстати, с крутого берега лучше заходить в воду задним хо­дом – запас плавучести у задка заметно выше.

Место выхода на другой берег лучше наметить заранее, но по опыту можно сказать – лишь бы колёсам было за что зацепиться (обрыва и здесь, конечно, быть не должно).

В общем, таким нехитрым условиям отвечает большинство малых и средних равнинных рек России. А уж об озёрах и говорить нечего, там плавать сам Бог велел.

 А в том, что подобная машина пользовалась бы в России большим успехом, никаких сомнений нет.

Где бы мы на ней ни плавали, на берегу всегда собиралось немало зрителей – в основном окрестных рыбаков.

Так вот, всегда можно было услышать одно и то же: "Эх, мне бы такую машину! От катеров рыбнадзора ушёл бы берегом, а от милицейских УАЗов – по воде!".

Конечно, завзятых браконьеров не так уж и много, но нормальных-то рыбаков и охотников – предостаточно! Вот им-то такой автомобиль пришёлся бы как раз "в пору".

Испытания третьей серии образцов, проведенные в 1982 году по полной программе (включая пекло Туркмении и высокогорье Памира), по­казали, что машина, в целом, получилась.

Устранив отмеченные недостатки (без них, конечно, никогда не обходится), можно было смело предъявлять автомобиль государственной приёмочной комиссии.

Завершение работ

1983 году к государственным испытаниям были подготовлены два образца четвёртой серии (был ещё и третий образец, который предназначался для лабораторных работ).

По-ста­ро­му они именовались бы 4Э2122, но на заводе уже появилась новая индексация опытных серий, пришедшая с проектом "Самара" от "Порше", как и новое наименование опытных образцов – прототипы (ПТ). Так что теперь это называлось "образцы серии 400" – ПТ-401, ПТ-402 и ПТ-403.

А.Острецов. Госкомиссия по приёмке вазовской армейской амфибии (шифр ОКР "Река") была образована в соответствии с совместным решением "О проведении государственных (приёмочных) испытаний опытных образцов автомобиля ВАЗ-2122", которое было утверждено Министерством обороны и Минавтопромом 11 февраля 1983 года.

На госиспытания заводом были представлены три образца автомобиля ВАЗ-2122 (шасси № 000009, 0000010 и 0000011), изготовленные экспериментальным цехом УГК ВАЗа в I квартале 1983 года.

Госиспытания были начаты 20 апреля, а закончены 30 ноября 1983 года. Объём испытаний составил соответственно 32,2 и 34,2 тыс. км плюс 50 часов плава на каждый из образцов. Третий образец использовался только для проведения комплекса лабораторных и лабораторно-дорожных работ.

Заключение госкомиссии гласило: "Автомобиль ВАЗ-2122 в основном соответствует ТТЗ, государственным и отраслевым стандартам и другой НТД. Автомобиль рекомендуется к принятию на вооружение и постановке на серийное производство".

Таким образом, государственные испытания завершились вполне ус­пешно. Собственно, начинка была по сути "нивовской", да ещё с менее мощным двигателем, так что по серийным узлам вопросов практически и быть не могло.

Единственным серьёзным (впрочем, как посмотреть) дефектом, отмеченным комиссией, было некоторое увеличение хода педали тор­моза на высокогорье. Оно отмечалось и ранее, но тогда все посчитали это просто одной из особенностей "заоблачной" эксплуатации (так оно, собственно, и было).

На госиспытаниях же случился казус. На Памирском тракте водитель головной машины (опытный, но впервые попавший на высокогорье), обнаружив на спуске с перевала, что педаль ушла дальше по­ложенного, вдруг завопил: "Тормозо-о-ов  не-е-ету!".

А в машине, как на грех, сидели высокопоставленные представители заказчика! Можете себе представить их реакцию, да ещё на краю пропасти! Поднялся большой шум, и это замечание было особо отмечено в итоговом отчёте.

В.Маштаков, конструктор.

Одной из интересных стра­ниц в жизни УГК была работа над тормозной системой ав­томобиля ВАЗ-2122 с лабораторно-дорожными иссле­до­ва­ни­я­ми в Тольятти и с выезд­ными экспедициями на трассы горного Памира.

По ТЗ автомобиль ВАЗ-2122 должен был сохранять рабо­то­способность при преодолении горных перевалов высо­той до 4000 м над уровнем моря.

Как известно, тормозная система является основным эле­ме­нтом активной безопасности транспортного средства.

Её эффективность согласно международным нормам и правилам оценивается по величине замедления транспортного средства и соответствующей на­грузке на органе управления, т.е. педали тормоза.

Другим очень важным показателем эффективности и работоспособности тормозной системы является ход педали тормоза.

Хотя он стандартами безопасности и не регламентируется, но легко представить себе ситуацию, когда при экстренном торможении педаль тормоза как бы "проваливается".

Вот с таким явлением и столкнулись специалисты бюро 4х4 ещё во время первых испытаний автомобиля ВАЗ-2122 в условиях памирского высокогорья в начале 80-х гг. С этого момента в их отчётах и появился дефект "увеличенный ход педали тормоза".

Тормозная система автомобиля ВАЗ-2122 в исходном состоянии соответствовала системе базового автомобиля ВАЗ-2121.

Однако повышенные требования по работоспособности на высокогорье, а также особенности конструкции кузова плавающего автомобиля с полностью закрытым днищем (а, значит, и с закрытым моторным отсеком) принесли раз­работчикам в процессе испытаний ряд новых проблем.

Их решением и занялись вплотную специалисты проектного отдела тормозных систем и бюро доводки тормозов.

Основной вклад в практическую работу по доводке тормозной системы внесли инженер-испытатель Александр Кузнецов и слесарь-механик Владимир Днепровский.

На их плечи и легла основная тяжесть работ в Тольятти и на высокогорье Памира. К этому времени они уже проделали трудный путь по доводке тормо­з­ной системы автомобиля ВАЗ-2108 и накопили существенный опыт по под­го­товке и проведению испытаний.

Интенсивные работы начались в бюро доводки тормозов отдела доводки шасси УГК с детальных исследований каждого узла тормозной системы.

Вскоре рядом с фразой "увеличенный ход педали тормоза" стала звучать другая: "узлы с улучшенной прокачиваемостью".

К июню 1984 года в Тольятти был выполнен первый цикл лабораторно-до­рожных исследований с наработанными к этому времени изменениями

в тормозной системе.

В результате этих работ была выявлена необходимость проведения замеров непосредственно на автомобилях на высоте более 3000 м с целью инструментальной оценки изменений в тормозной системе на высокогорье и проверки эффективности разработанных мероприятий.

В это же время появилась возможность проверки новой тормозной жидкости "Роса" в условиях серпантинов высокогорных перевалов.

База высокогорных экспедиций располагалась в киргизском г. Ош на высоте 950 м над уровнем моря.

Основные работы осуществлялись на Памирском тракте Ош–Хорог. Его уча­сток Ош–Мургаб протяжённостью 430 км и перепадом высот 3700 м как нельзя лучше подходил к нашему случаю.

Он давал возможность в течение светового дня достичь высоты более 4500 м с выполнением серий замеров на каждом автомобиле непосредственно на гребнях перевалов.

Высота перевалов по ходу движения от Оша постепенно нарастала: Чийирчик (2285 м), Талдык (3425 м), Кызыл-Арт (4280 м) и Ак-Байтал (4655 м).

Небольшой таджикский городок Мургаб, расположенный за перевалом Ак-Байтал, предоставлял экспедиции возможность переночевать в гостинице, а на обратном пути в Ош выполнить все необходимые исследования по термонагруженности тормозных механизмов на спусках по извилистым серпантинам горных перевалов.

Все вазовские экспедиции, сколько их было, старались осуществлять работы на высокогорье Памира именно в июле месяце.

И не только по причине наибольшей продолжительности дня, но и потому, что перевалы Памира в июле менее всего закрыты по погодным условиям.

В ходе испытаний автомобиля ВАЗ-2122 на высокогорье Памира в июле 1984 года (первая специализированная экспедиция) увеличение рабочего хо­да педали тормоза подтвердилось.

Мало того, была проведена его количественная оценка и подтверждена це­лесообразность проведения доводочных работ.

Вместе с двумя автомобилями ВАЗ-2122 в испытаниях на высокогорье участвовал и автомобиль ВАЗ-2121М (прототип будущего ВАЗ-21213). Это по­зволило получить не только сравнительные результаты, но и конкретную оце­н­ку модернизированного автомобиля.

Работы по тормозной системе проводили специалисты бюро доводки то­р­мозов, входившие в состав экспедиций. Кроме того, специалистами бюро до­рожных испытаний 4х4 во время каждой экспедиции в условиях высокогорья Памира велись работы ещё по нескольким программам.

Принимая во внимание редкостную возможность по проведению испытаний в горах Памира, программа испытаний тормозной системы являлась многоплановой и была расписана буквально по минутам.

Даже в те минуты, когда водители-испытатели после преодоления тяжелейшего перевала должны были отдыхать, рабочая группа тормозников проводила необходимые замеры.

В ходе работ было выявлено, что на работоспособность тормозной системы в условиях высокогорья влияют множество факторов. Но в основе всего лежит снижение атмосферного давления с увеличением высоты над уровнем моря и связанная с этим явлением недостаточность рабочих объёмов главного тормозного цилиндра 2101.

Так, на перевале Ак-Байтал (4655 м) величина атмосферного давления со­ставила всего 417 мм рт. ст. при температуре воздуха +7⁰.

Имелись, естественно, и другие внешние факторы – динамическое воз­действие на рабочие тормозные механизмы при движении по каменистым горным дорогам, крутые виражи на каменистых серпантинах, а также существенно повышенная температура под капотом ВАЗ-2122 по сравнению с другими автомобилями даже в условиях низких температур высокогорья.

В 1985–86 гг. в Тольятти был проведен цикл лабораторно-дорожных ис­пытаний с отработкой результатов, полученных в экспедиции 1984 года.

В июле 1986 года на Памир своим ходом отправилась повторная экспедиция в составе двух автомобилей ВАЗ-2122, доработанных по результатам проведенного комплекса работ, а также одного серийного ВАЗ-2121.

На одном из прототипов ВАЗ-2122 (усл. № 388), помимо прочего, был установлен главный тормозной цилиндр (ГТЦ) 2108, а на другом (№ 317) – оставлен ГТЦ 2101 с неизменённой базовой тормозной системой по документации 1985 года.

К этому же времени была достигнута договорённость со специалистами Ульяновского автозавода о совместной экспедиции. И она состоялась.

Группа Ульяновского автозавода с автомобилями УАЗ-469М, Ford Bronco II и Chevrolet Blazer на автовозе прибыла непосредственно на базу экспедиции в г. Ош для участия только в высокогорных испытаниях.

Работы по контролю величины рабочего хода педали тормоза на автомобилях проводились, как и прежде, на перевалах Талдык (3425 м), Кызыл-Арт (4280 м) и Ак-Байтал (4655 м).

Подъём по серпантину (дорога в виде насыпного грунтового полотна с вы­боинами, гребёнкой и крутыми поворотами на 180⁰) на перевалы осуществлялся без торможений.

Величина рабочего хода педали тормоза определялась на остановившемся в высшей точке перевала (без использования тормозной системы) ав­то­мо­биле при первом и повторном нажатиях.

Нельзя не сказать, что автомобили Ford Bronco II и Chevrolet Blazer оказались на высоте и в прямом, и в переносном смысле.

По результатам замеров ещё на базе экспедиции, до выезда, стало ясно, что отечественные автомобили (и ВАЗ, и УАЗ) по объёму рабочих камер гла­в­ных тормозных цилиндров существенно им уступают.

Кроме того, воздействие внешних факторов на тормозную систему автомобилей Ford Bronco II и Chevrolet Blazer сглаживалось из-за меньшей упругой деформации более жёстких (и более тяжёлых) рабочих тормозных механизмов и из-за меньшей упругой деформации гибких трубопроводов.

Совместная экспедиция принесла ещё большую уверенность в правильности решений, принятых для совершенствования тормозной системы отечественных автомобилей.

Автомобиль ВАЗ-2122 (№ 388) с доработанной тормозной системой и с главным тормозным цилиндром большего диаметра по показателям оказался практически на уровне зарубежных автомобилей.

Несмотря на то, что автомобиль ВАЗ-2122 так и не поступил в производство, усилия конструкторов и испытателей не пропали даром.

Главный тормозной цилиндр увеличенного диаметра (2108) устанавливается на ВАЗ-21213 с первого автомобиля, а с началом выпуска автомобиля ВАЗ-2110 свет увидели и гидротормозные шланги с уменьшенной объёмной деформацией.

Автомобили ВАЗ заправляются тормозной жидкостью "Роса", соот­вет­ст­ву­ющей стандарту DOT-4.

На очереди заполнение гидропривода тормозов с предварительным вакуумированием тормозной системы.

Что, кстати, не помешало бы и при заполнении системы охлаждения двигателя вкупе с отопителем салона, позволив исключить воздушные пробки и по­высив эффективность охлаждения двигателя и отопления салона автомобиля без дополнительных затрат.

Но вернёмся в 1983 год, на государственные испытания. В остальном, включая плав, всё прошло без особых сложностей.

Приёмочные испытания автомобиль, безусловно, выдержал – мнение комиссии на этот счёт оказалось единодушным.

Были, конечно, мелкие замечания (об этом уже упоминалось). Для их устранения, как принято, был составлен комплекс мероприятий.

По доработанной документации в конце следующего 1984 года была изготовлена серия 500, состоявшая уже из десяти образцов, предназначенных для расширенных испытаний.

Четы­рьмя занялись заводские испытатели, а шесть других разошлись по организациям заказчика в различных регионах страны – от Туркмении до Забайкалья. Это уже была опытная эксплуатация, которая всегда даёт свои плоды.

И испытания, и эксплуатация образцов серии 500, которые велись практически весь 1985 год, показали, что все прежние замечания уст­ранены, и теперь машину можно выпускать в свет.

На сей счёт было даже отдельное решение госкомиссии, специально собравшейся по данному поводу в начале 1986 года.

В.Доманский. На этом, в принципе, можно было и успокоиться – работа закончена. Но мы за это время поняли, что машину можно ещё улучшить, сде­лав кое-что и проще, и надёжнее.

И в 1987 году была изготовлена последняя, 600-я серия из трёх образцов, в которую вошли все наши наработки, увенчавшие многолетний труд.

Были проведены их испытания по полной программе (включая Памир и Туркмению), которые были успешно завершены. Конструкция приобрела свой окончательный вид, в котором и была... положена на полку.

В.Котляров. Вспоминая сейчас десятилетие этого беспрестанного поиска, трудно отделаться от мысли, что это и были лучшие годы жизни.

При создании этой машины мы – те, кто непосредственно с ней работал, сознательно отошли тогда от изжившей себя громоздкой вертикальной схемы уп­равления процессом.

Было создано яд­ро группы, которое работало с остальными отделами – и конструкторскими, и испытательскими – по горизонтальным связям, минуя бю­ро­кратическую надстройку (ко­гда ча­с­ти­чно, а когда и целиком). Эффект в итоге получился потрясающий.

Ведь машина была принципиально новой, аналогов в мире, насколько известно, до сих пор нет. Всё создавалось практически "с нуля", поэтому идей было много, и все они нуждались в проверке.

Действуя по шаблону, удалось бы сделать очень мало. А так мы проверили практически все возникшие у конструкторов и испытателей идеи.

Ю.Овчинников. Поиску новых подходов в работе над проектом 2122 поневоле способствовала занятость всего УГК проектом "Самара".

Так как он был важнейшей задачей для всего завода, то никто вроде бы не отказывался заниматься плавающим автомобилем, но делалось всё по остаточному принципу.

Велись разговоры о двух потоках проектирования, но никто не представлял, как изготавливать прототипы по двум потокам, если цех 91 задыхался от обилия прототипов 2108 с жёсткими сроками их сдачи, диктовавшимися условиями контракта с "Порше".

Необходимо было срочно найти решение. В отделе проектирования кузовов (ОПК) было сформировано бюро спец. кузовов (нач. В.Саблин), куда были приняты многие молодые специалисты, сейчас уже опытные кузовщики В.Ки­риченко, Н.Вершинников и др.

Это молодое пополнение позволило провести большой объём работ над третьей и четвёртой сериями кузовов и интерьера, когда шли наиболее значительные изменения.

Нестандартный путь удалось найти и в плане изготовления опытных образцов (уже говорилось, что экспериментальный цех был перегружен).

По предложению руководителя проекта, с согласия и одобрения главного конструктора и начальника Центра стиля М.Демидовцева (кстати, давно "болевшего" идеей изготовления полноценных ходовых моделей), была организо­вана работа бригады жестянщиков, модельщиков, слесарей, сварщиков ку­зова и сборщиков "в одном лице".

Учиться приходилось на ходу, как и проводить дооборудование участков сварочными постами, плитами и т.п. Всю работу по изготовлению в ЦС поручили организовать Ю.Ефимову.

Конечно, помогали и цех 91 (нач. М.Воянин), и ПДБ (нач. бюро В.Козин), особенно по изготовлению узлов шасси и литью модельной оснастки. А уж в шитье сидений или тента в ЦС были свои классные специалисты.

Одним словом, прорыв в изготовлении был сделан и авт. ВАЗ-2122 вышел на приёмочные испытания.

Стоит упомянуть, что на проекте 2122 отделу общей компоновки пришлось заниматься достаточно экзотической работой. Взять для примера хотя бы размещение спецоборудования.

По требованиям заказчика на автомобиле должны быть размещены (предусмотрены места установки): ФВУ (фильтро-вентиляционная установка), ПНВ (прибор но­ч­ного видения) и прочее.

Это ещё ничего, вроде звучит серьёзно.

Но вот когда на столе компоновщика появляется чертёж топора или лопаты и им нужно найти место где-нибудь на боковине или пороге – это выглядело на фоне прорыва от классики к переднеприводному автомобилю 2108 достаточно архаично.

Но компоновать и размещать нужно. Как-то на столе появился даже деревянный макет АКМ (как на игре "Зарница", если кто помнит).

Автомату в автомобиле тоже необходимо было найти штатное место, как и буксирному тросу, сигнальному бую (на случай затопления автомобиля) и т.д.

Большая эпопея была связана с поиском способа предпускового подогрева двигателя. Изучили всю имевшуюся на тот момент литературу о ПЖБ (подогреватели жидкостные бензиновые, выпускавшиеся в Шадринске) и "Арктике" (предпусковой подогрев жидкости).

Подняли даже чертежи ФИАТ, на которых для двигателя 2101 была предусмотрена установка шадринского подогревателя.

Затем из Ульяновска привезли котёл, применяемый на УАЗ-469. Его прокомпоновали, изготовили кронштейны, установили и даже пытались в холо­дильной камере при минус 40⁰ запустить… Было много дыма, чёрной копоти.

В результате у испытателей появилась идея использовать паяльную лампу из обычного хозмага. Спроектировали жаровой котёл, нашли ему место в мо­торном отсеке, согнули съёмную трубу для подвода тепла от лампы к котлу. И – конец всем проблемам (подробнее котёл описан ниже).

Приходилось брать напрокат в медпункте носилки и осуществлять опытную погрузку в автомобиль "условно раненых". Затем то же изображать на компоновке и проектировать кронштейны для крепления носилок.

И если в ООК аналогичную работу сейчас проводят при разработке ме­дицинских версий длинной "Нивы", то уж проблемами размещения авто­мо­билей ВАЗ в вертолёте Ми-8 или самолёте Ан-12, к примеру, со времён ВАЗ-2122 в НТЦ точно никто не занимался.

Вообще, интереснейших наработок за эти годы набралось немало. Нельзя не рассказать о самых, на наш взгляд, интересных.

К примеру, весьма оригинальной была система выпуска.

В.Тен, конструктор.

При разработке системы выпу­ска ав­то­мобиля ВАЗ-2122 мы столкнулись с серьёз­ными про­блемами: компоновочными, техноло­гиче­скими и конструк­тор­скими.

Компоновочные задачи были связаны с особенностями те­х­­нического задания на автомобиль, где требовалось:

– в условиях эксплуатации на суше – выполнить все тре­бования, предъявляемые к легковым автомобилям;

– на бездорожье – удовлетворить все требования к автомобилям повышенной проходимости;

– на плаву – обеспечить плавучесть и передвижение на колёсах с определённой скоростью (для увеличения скорости на воде рассматривалась даже комплектация с водомётами);

В решении компоновочных вопросов большую помощь оказали П.Прусов, Я.Сливка и В.Доманский.

Технологические проблемы были связаны в первую очередь с материалами, используемыми для изготовления деталей системы выпуска. В моторном отсеке, практически полностью закрытом со всех сторон, размещалась мощная "жаровая печь", именуемая системой выпуска с коллектором.

Всё это при работе раскалялось докрасна. При таких температурах трубы из нержавеющей стали (даже с повышенным содержанием никеля) отгибались в любом направлении в зависимости от приложенных сил, а также сил, возникающих в процессе эксплуатации.

Огромную благодарность хочу выразить замечательным специалистам по металловедению – Б.Каяновичу и зам. главного инженера МтП Ф.Рассохину, помогавшим разрешить эту сложную задачу и довести систему выпуска авт. ВАЗ-2122 до товарного состояния в 1986 году.

Новизна поставленной задачи, отсутствие каких-либо аналогов способствовали рождению и апробации многих идей. Так, впервые в конструкции системы выпуска автомобилей ВАЗ были опробованы жаропрочные гибкие сильфонные рукава и соединения типа "шарнир Опель".

Результаты испытаний систем выпуска с сильфонными рукавами способ­ствовали моей встрече с разработчиками сильфонных оболочек на Тульском патронном заводе и Уфимском объединении "Гидравлика". Оба этих предприятия были обладателями практически всех авторских свидетельств в области гибких металлических рукавов в СССР.

Однако существовавшие тогда ведомственные барьеры не позволили углубиться нашим отношениям в области использования сильфонных оболочек в системах выпуска автомобилей ВАЗ. Всё ограничилось изготовлением и поставками опытных образцов для проведения доводочных работ.

И очень жаль! Спустя 10 лет ВАЗ вынужден был заключить с фирмами "IWK" и "Witzennman" контракт на закупку компенсаторов к системам выпуска автомобилей ВАЗ.

 А специалисты ТПЗ и "Гидравлики" только сейчас начинают навёрстывать упущенное[20].

По этим причинам, а также учитывая цену сильфонного рукава, в конструкции и применили соединение типа упомянутого выше "шарнира Опель" – дешёвого и технически реализуемого в условиях ВАЗа.

Последующие доводочные работы подтвердили правильность решения, но потребовали серьёзных уточнений в обработке, сборке и регулировке с целью исключения пропуска газов.

Наиболее серьёзные проблемы возникли в плане разработки глушителя. Учитывая, что глушитель на плаву находится под водой, подобрать аналог ока­залось невозможным.

Благодаря активной помощи д.т.н. Р.Старобинского, нач. лаб. А.Гройс­ма­на (оба – ТолПИ), М.Фесины и А.Соколова в кратчайшие сроки был раз­ра­бо­тан, изготовлен и испытан глушитель, отвечающий требованиям.

Таким образом, к концу 1985 года система выпуска авт. ВАЗ-2122 была оп­ределена и готова для установки на серию автомобилей (10 шт.) для опытной эксплуатации.

За помощь в разработке КД и участие в согласовании изменений благодарю своих коллег Ю.Кирюшина, Н.Сарану, Г.Кукель и Ю.Агапова.

За объективную и своевременную информацию по дефектам деталей и узлов системы выпуска, а также участие в совместном их устранении благодарю испытателей В.Котлярова, О.Тарасова, Д.Дёмина и Е.Малянова.

А теперь несколько слов о самой конструкции. Глушитель установлен под передним бампером поперёк автомобиля (ну не тащить же всю систему назад под всем днищем!), ниже ватерлинии.

Крепится он непосредственно к кузову на резиновых опорах. Поэтому между выпускным коллектором колеблющегося двигателя и приёмной трубой за­креплённого на кузове глушителя требовалось подвижное соединение.

На первых образцах использовались гибкие жаростойкие го­ф­ри­рованные сильфонные металлические рукава, о которых уже упоминалось. Но в закрытом моторном отсеке они при работе нагревались чуть ли не добела, да плюс вибрация от двигателя (с весьма приличной частотой и амплитудой).

В общем, надолго их не хватало. Надо было искать другое ре­шение. И оно было найдено. Сильфон уступил место подвижному соединению с применением упомянутых "шарниров Опель", весьма простых и технологичных. Это (после необходимой доводки, разумеется) полностью сняло все проблемы.

Что касается системы выпуска, то надо пояснить, что выпускной коллектор расположен выше ватерлинии, поэтому при остановке двигателя на плаву во­да (моментально заполня­ющая глушитель) никак не могла попасть в двигатель. Вообще, вопреки ожиданиям, выхлоп в воду никаких проблем не создал.

И ещё. Вначале конец выхлопной трубы был направлен вниз, под машину. Поэтому при движении по дороге отработавшие га­зы, пройдя под днищем, по­падали в зону завихрения за автомобилем, откуда проникали в салон. Чтобы избежать этого, выхлоп направили не вниз, а в сторону. И сразу воздух в салоне резко "посве­жел". Если в морозный день ехать следом за нашей машиной, хорошо видно, как облако выхлопных газов отлетает далеко в сторону.

С неожиданной проблемой пришлось столкнуться при длительной (многочасовой) работе на плаву – это встречается, например, при проведении ресурсных испытаний.

Дело в том, что водители стали просто-напросто… угорать. Точнее – от­равляться выхлопными газами.

Стали разбираться. И выяснили, что при штатном выхлопе влево отра­ботавшие газы попадают в зону вращающегося в воде переднего колеса.

Часть их, увлекаемая массой воды, и попадает прямо в открытое окно (откинутую вниз рамку) двери водителя.

Дело в том, что любые работы на плаву по инструкции проводятся только с открытыми окнами для гарантированного "катапультирования" из машины в аварийных ситуациях (на воде может случиться всякое).

Конечно, такое отравление происходит крайне медленно и постепенно, и исключительно при многочасовой работе на плаву, что в реальности просто исключено – через Каспий эта машина никогда не поплывёт!

Но в данном конкретном случае надо было что-то делать. Сначала при по­мощи Г-образной насадки вывели выхлоп вверх, в воздух. Помогло, но ненадолго. Машина плывёт медленно, и в безветренную погоду над ней быстро скапливается облако выхлопных газов.

Тогда насадку сделали S-образной, выведя выхлоп тоже влево, но выше ватерлинии. Проблема была решена – газы, как и на суше, теперь отлетали далеко от машины.

А вообще-то очень жаль, что этот проект не получил путёвку в жизнь.

Доработать бы дизайн и осовременить! Наверняка получился бы прекрасный автомобиль!

Теперь немного об эксплуатации в холодное время года. Зимой в этой машине с тентом оказалось гораздо теплее, чем, к примеру, в УАЗе – мощный вазовский отопитель успешно делает свое дело и здесь (хотя, конечно, и не столь эффективно, как в закрытой "Ниве").

Нельзя не упомянуть и о предпусковом подогревателе (зака­з­чик потребовал уверенный запуск при 40-градусном морозе).

Он тоже предельно прост – от паяльной лампы, но очень эффективен. Жаровая труба – оригинальная, тонкостенная и расположена в моторном отсеке почти вертикально, что автоматически обеспечивает отличную "тягу", как в хорошей печи (лампа вставляется снизу).

Это в полной мере оценит лишь тот, кому хоть раз довелось прежде пользоваться похожим котлом на газов­ских "вездеходах", где пламя лампы никак не хотело "дуть" сверху вниз. Причём, подогревается не только антифриз в блоке, но и масло в картере двигателя.

Северные натурные испытания показали, что после 12-часовой стоянки на открытом воздухе при минус 40⁰ двигатель готов к пуску уже через 15–20 минут работы подогревателя.

Намного упростилась и система забора горячего воздуха в карбюратор в зимнее время.

Проведенные исследования показали, что воздух в закрытом моторном отсеке после запуска двигателя прогревается очень быстро.

Настолько быстро, что его смело можно брать зимой для питания двигателя безо всякого дополнительного подогрева.

При этом отпадает надобность как в специальном заборнике на выпускном коллекторе, так и в гофрированном подводящем шланге.

Отсек прогревается быстро ещё и потому, что щиток, закры­вающий изнутри на плаву передний воздухозаборник, в зимнее время выполняет функцию своеобразных жалюзи перед радиатором.

Перед запуском в холодное время года этот щиток можно вообще полностью закрыть (положение "плав"), тогда подкапотное пространство прогревается ещё быстрее.

Потом при езде этот щиток-жалюзи ставится в нужное положение (привод щитка – дистанционный, с места водителя). А при сильных морозах его даже приоткрывать не потребуется, проверено.

Да и перед плавом теперь можно вообще не вылезать из машины. Подъехав к воде, водитель дёргает за ручку, наглухо закрывая упомянутый щиток. При этом нужно отметить, что верхний воздухозаборник пока тоже закрыт, то есть машина входит в воду с герметично закрытым передком – это очень важно!

Потом, уже на плаву, тянем за другую ручку – откидывается крышка верхнего воздухозаборника, которая служит на пла­ву заодно и волноотражателем. Просто и эффективно.

В.Доманский. Была ещё проблема со ступицами передних колёс. Дело в том, что на плаву мы встретились с интересным явлением – кромки ступичных сальников отжимались внутрь давлением воды, которая про­никала в полость ступиц и там скапливалась.

Случалось, что на поставленной после плава на стоянку машине под­шип­ники ступиц корродировали уже через несколько дней.

Решение было простым и остроумным: сальники развернули на 180 градусов. Теперь давление воды уже не отжимало, а прижимало кро­мки сальников к шейкам ступиц, улучшая герметичность.

А чтобы вообще исключить все случайности, известный всем "Литол" заменили на смазку для ШРУС (шарниров переднего привода), которая обеспечивает несмываемую прочную плёнку на контак­т­ных поверхностях.

Да ввели ещё пресс-маслёнки, чтобы можно было пополнять или заменять смазку без разборки ступиц.

И всё, о дефекте забыли!

Много пришлось поработать над проблемой перегрева аккумуляторной батареи. Дело в том, что в летнюю жару в закрытом моторном отсеке она нагревалась до 85–90⁰. Только и успевай подливать дис­тил­лированную воду!

На ходе поисковых работ останавливаться не будем, а просто посмотрим на полученные результаты.

В итоге аккумулятор пре­красно разместился в особой закрытой вентилируемой нише, расположенной справа перед ветровым стеклом.

Вентиляция (в летнее время, конечно) производится автоматически при движении автомобиля за счет разницы аэродинамических давлений. А в зимнее время аккумулятор эффективно обогревается тёплым во­з­ду­хом из моторного отсека. И никаких вентиляторов и воздуховодов!

На данную конструкцию, кстати, группе авторов выдано авторское свидетельство. И вообще, многое можно было бы оформить как изобретения, но этим надо было заниматься долго и нудно, забросив всё остальное. Система рассмотрения и офо­р­мления заявок настолько обюрокрачена, что надолго отбивает охоту "патенто­ва­ть­ся" у соприкоснувшихся с ней хоть раз.

В.Доманский. Очень эффективной в итоге оказалась система охлаждения двигателя. Имеется мощный радиатор, площадь которого в 1,5 раза бо­льше, чем у "Нивы". Постоянно задействован основной механический вентилятор (чисто "нивовский"), которого, как правило, хватает в подавляющем большинстве ситуаций.

А в сильную жару, да в тяжёлых условиях автоматически под­ключается дополнительный электровентилятор (типовой, ва­зовский).

Совместная работа обоих вентиляторов может при необходимости обе­с­печить длительное беспрерывное (насколько хватит бензина) движение по сы­пучему песку на понижающих передачах да­же при 40-градусной жаре! Ну-ка, кто ещё сможет такое?

Опять же, с двумя баками общей ёмкостью 80 л машина имеет впо­лне при­личный запас хода (почти в два раза больше, чем у "Нивы").

Кстати, это настолько же повышает и живучесть (надёжность) – если с одним баком что случится, второй всегда выручит!

Добавлю ещё, что расход топлива на плаву (на III пониженной передаче с полным "дросселем") составляет всего лишь 25 л/час.

И напоследок – о кузове. Он оборудован лёгким быстросъёмным тентом, который в сложенном виде сворачивается в компа­к­тный рулон, без помех ра­з­мещающийся за задними сиденьями.

Это стало возможным потому, что "стёкла" тента выполнены из мягкого, оптически прозрачного пластика (сравните с тяжеленными стёклами на прочих наших джипах!).

Буквально играючи машина превращается в кабриолет. Поверьте на слово, ощущения при езде – незабываемые!

А если ещё откинуть вперёд ветровое стекло... Да вот так и отправиться вплавь по речке (получается круговой обзор, как на моторной лодке)… У всех, кому это демонстрировали на деле, дух захватывало!

Вообще, этот автомобиль менее нуждается в яме или подъёмнике, чем прочие. Снаружи находятся лишь ведущие мосты и карданные валы, а коробка передач и раздаточная коробка – внутри корпуса.

Для доступа к ним из салона имеется легкосъёмный ко­жух тоннеля – он "сбрасывается" без затруднений.

Лючки в дни­ще открываются только для слива масла (или антифриза), что бывает не часто.

Удачными получились и оригинальные откидные рамки две­рей (на которых имеются, конечно, и поворотные стёкла-"фор­точки"). Рамки можно мгновенно откинуть вниз (и закрыть обратно) прямо на ходу, не останавливая автомобиль. Это вам не отворачивание болтов на УАЗе или "Волыни"!

Правда, стёкла откинутых вниз рамок внушали всем нам на первых порах некоторые сомнения – очень уж низко они расположены. Не повредил бы их, скажем, камушек из-под колёс встреч­ного автомобиля!

Но опасения оказались напрасными. За все годы проведения испытаний не было ни единого такого случая! Доставалось и ветровым стёклам, и фарам, и подфарникам, но стёкла рамок оставались целыми. Камень-то летит на­встречу автомобилю, а никак не сбоку!

Много внимания было также уделено вопросам безопасности водителя и пассажиров. Штатная дуга безопасности, вписанная в силовой каркас кузова, надёжно защищает экипаж при опрокидывании. Это не просто слова – её прочность подтверждена специальными испытаниями (они называются "удар в крышу").

Кроме того, машину с манекенами, затянутыми в штатные ре­мни бе­зопасности, били о бетонный куб со скоростью около 50 км/ч ("фронтальный удар"), а также ударяли сзади специальной тележкой. Результаты оказались положительными – автомобиль полностью соответствовал требованиям того времени.

До деталей проработан и вопрос перевозки этой машины буквально всеми видами транспорта – и железнодорожным, и возду­шным, и водным, и автомобильным.

Пришлось затратить, конечно, уйму времени и сил как на прочностные стендовые испытания всяческих "расчалок", так и на практическую погрузку и транспортировку. Но в итоге все ведомства дали "добро".

Приплыли...

так, ценой многолетних усилий получена оригинальная, сов­ременная, не имеющая аналогов в мире конструкция амфибии, которая и на шоссе не сравнима с прежними на­шими "брезентовыми" джипами, да ещё вдобавок способна вплавь преодолеть большинство рек и озер России.

На конструкцию этого уникального автомобиля в Дирекции по техническому развитию ОАО "АВТОВАЗ" имеется полный комплект тщательно выверенной документации.

Увы, до производства машина так и не дошла.

Г.Мирзоев. Начало разработки ВАЗ-2122 практически совпало с постановкой на производство "Нивы". И первый опытный образец плавающего ав­томобиля был собран в 1976 году.

Дальнейшая судьба этой амфибии типична для многих военных заказов. Поскольку желания заказчиков, как правило, не совпадали с их возможностями, финансирования не хватало, и работать приходилось в долг.

Разработка проекта длилась очень долго, более десяти лет. За это время были разработаны и поставлены на производство на ВАЗе: "Нива", семейство "кла­с­сики" 2105/07, семейство переднеприводных автомобилей 2108.

За эти годы поменялась военная доктрина у американцев, а соответственно – и у нас. Приоритетными стали другие виды вооружений, а не плавающий автомобиль командира роты.

Нашу амфибию, увы, поджидала печальная участь.

Были проведены все положенные приёмочные испытания, вплоть до деса­н­тирования с парашютом.

Устранены все замечания государственной комиссии.

Проведены показательные заезды и заплывы с участием руководства Министерства обороны.

Возможностями нашей амфибии все остались весьма довольны. После чего нам сказали: "Хороший автомобиль, но денег пока нет".

Прошёл ещё год. Министр обороны Д.Устинов, отдыхая летом в "Волжском Утёсе", посетил ВАЗ. Во время посещения ему был показан ВАЗ-2122. Автомобиль министру явно понравился.

Генеральный директор В.Исаков ему и предложил: "Шесть миллионов, и через год начнётся производство!".

"У меня таких денег нет!" – ответил Устинов.

На этом разговор закончился, и колоссальный труд большого коллектива разработчиков, который продолжался более десяти лет, оказался в итоге никому не нужным.

Шесть миллионов на постановку автомобиля на производство – по тем временам деньги относительно небольшие. Думается, что найти такую сумму особого труда не составляло.

При желании. Которого, как оказалось, и не было.

Изначально предполагалось мелкосерийное производство этих автомоби­лей – 500 шт. в год.

Уникальный, самобытный, чисто российский автомобиль, в который его создателями было вложено столько фантазии, изобретательности, души и труда, ока­зался невостребованным. Обидно.

Обновление "классики"

щё Льюис Кэрролл вложил в уста своей Алисы выражение: "Бежать изо всех сил, чтобы оставаться на месте"[21]. При всей кажущейся нелепости здесь заложен глубокий смысл, который применим к большинству жизненных ситуаций. А уж к технике это вообще подходит как нельзя лучше  – "на месте" здесь надо понимать как "не отставая от конкурентов".

Исходя из этого, уже в 1971 году дальновидный В.Соловьёв поставил перед разработчиками – дизайнерами и конструкторами – задачу по обновлению внешнего (для начала!) облика ВАЗ-2101.

Мудрость этого шага трудно переоценить. Машина только-только по­шла в широкие массы, ещё не все россияне успели привыкнуть к её удивительно изящным (на то время) очертаниям, а главный конструктор уже смотрел в будущее.

Проблемы появились сразу же – поисковые работы в этом направлении оказались необычайно трудными. Дело в том, что дизайн ВАЗ-2101, как и его прародителя ФИАТ-124, оказался на тот момент настолько совершенным, что, как говорят, "ни убавить, ни прибавить".

Не зря за все годы так и не появилось ни одного достойного тюнингового варианта "копейки". Даже грузины, так любившие хоть чем-ни­будь выделить свой автомобиль из общей массы, ничего придумать не смогли (на фотографии хорошо видна полнейшая бессмысленность подобных попыток).

И стали дизайнеры ломать голову. Начали, как положено, с облицовки радиатора (пока не трогая фар) и задних фонарей. Сделали макет, по­ставили в Центре стиля на поворотный круг. И всем стало ясно, что подобная "косметика" ни к чему хорошему не приведёт.

С точки зрения дизайна в первую очередь менять надо было именно конфигурацию фар – ключевого элемента экстерьера передка.

Для начала решили не делать новую конструкцию, а попробовать использовать имеющееся в производстве на отечественных заводах.

Самыми привлекательными в этом плане казались прямоугольные фары, которые ставил на свои машины АЗЛК.

С них и решили начать. Дизайнеры В.Пашко и В.Антипин сделали два варианта передка с такими фарами.

Получилось удачно – внешность автомобиля менялась разительно при небольших затратах. Стало ясно, что этот путь – перспективный.

Но экстерьер экстерьером, а во всём мире требования к автомобилям всё более ужесточались. Ни ВАЗ-2101, ни его слегка осовремененный вариант ВАЗ-21011 уже не могли соответствовать современным нормам по безопасности, токсичности, расходу топлива, уровню шума и т.д.

Нужно было проводить комплексную модернизацию. В.Соловьёв такую задачу поставил, но воплотить её в жизнь, увы, не успел – в июне 1975 года его проводили в последний путь.

Конкретно решать задачу глубокой модернизации (до этого на ВАЗ-21011 была фактически проведена лишь некоторая "косметика") выпало на долю нового главного конструктора, которому и предоставим слово.

Г.Мирзоев. Приехал я в Тольятти летом 1976 года, и прямо с поезда меня привезли в Центр стиля УГК, где в это время в "греческом зале" проходил технический совет по дальнейшей модернизации автомобиля ВАЗ-21011.

Обсуждали, спорили, какие сделать фары: круглые или квадратные, насколько изменить передние крылья, какой должен быть бампер. Задача была непростой, поскольку имелось очень много противоречивых требований, которым должен был удовлетворять модернизированный автомобиль.

С одной стороны, автомобиль должен быть изменён до неузнаваемости, чтобы рынок воспринял его как новый автомобиль (внешне ВАЗ-21011 мало чем отличался от ФИАТ-124, а тому было уже более 10 лет). С другой стороны, всего этого нужно было достигнуть "малой кровью", с минимальными изменениями в технологии основного производства завода.

За прошедшее десятилетие случился очередной нефтяной кризис, и у покупателей изменилось отношение к двигателю – он должен быть не только "резвым", но и экономичным). К тому же, ужесточились законодательные тре­бования по токсичности, внешнему и внутреннему шуму и т.д.

Всё это потребовало не только изменений по кузову, но и серьёзной доработки двигателя: замена цепи привода распредвала на плоскозубчатый ре­мень, применение нового карбюратора и т.д. Надо было ввести пятиступенчатую коробку передач, убрать "форточки", модернизировать интерьер до уровня международных требований. Ведь до автомобиля ВАЗ-2105 все новые детали интерьера делались по технологии, полученной нами от ФИАТа вместе с автомобилем №1.

За 10 лет наши конкуренты ушли далеко вперёд и откладывать эту гонку до совершенно новой модели было бы неразумно. На новой модели – всё но­вое, и всё это необходимо одновременно отрабатывать, налаживать, запускать в производство. И всё – впервые. А самое главное – нет альтернативы.

Если же в наличии имеется отлаженное производство, то всегда есть возможность вернуться на время к старому, пока разберёмся. Как показало время, подобный подход в полной мере себя оправдал.

Многое было освоено вместе с автомобилем ВАЗ-2105. Это и плоскозубчатый ремень привода распредвала, и цельноформованные обивки дверей и потолка, и полиуретановые набивки сидений, и блок-фары, и блок-реле предохранителей и прочее, что сейчас ни у кого не вызывает никаких сомнений и было с успехом использовано в последующих моделях.

Всё это было сделано в СССР впервые. Конечно были и жертвы: двигатель 1,3 л в 80-х гг. с производства был снят. Но к тому времени было полностью освоено семейство двигателей ВАЗ-2108 с объёмом 1,1 л, 1,3 л и 1,5 л с выпуском 220 тыс. шт. в год.

М.Демидовцев, дизайнер.

ВАЗ-2105, -2107 – это глу­бо­кая модернизация наших пер­вых, базовых моделей. И обернулась она в итоге уже со­всем не той "косметикой", которой мы обо­шлись при раз­ра­ботке про­екта ВАЗ-21011 – тут решёточку чуть из­ме­нить, там воздухозаборник…

По глубокой модернизации мы разработали сначала не­сколько ва­риантов и почувствовали сами, что выходит не совсем то, чего бы хотелось.

Лишь какое-то время спустя я смог себе всё объяснить. Ведь итальянцы – признанные мастера в дизайне, в стиле. И вдруг мы пытаемся их элегантное "пальто" не просто перелицевать, а превратить в какое-то новое одеяние.

Поменяли переднюю часть, боковые двери, заднюю часть, фонари, фары – и всё равно прототип "просвечивал". С точки зрения дизайнера работа эта была крайне неблагодарной.

Однако деваться было некуда. Рынок требовал обновления, и мы со­зна­тельно пошли на создание такого "перелицованного" автомобиля. Так родилась "пятёрка", ВАЗ-2105.

С "семёркой" – "люксовым" вариантом семейства – положение было ещё сложнее. Сейчас уже не вспомню точно, кто именно из руководства завода поставил нам задачу "создать русский "Мерседес"! Тут мы тоже помучились изрядно. И унификацию с 2105 надо сохранить, и внешность изменить, ещё более её облагородив.

Но в чём-то тут был и полезный опыт. На этом семействе мы перешли, например, на прямоугольные фары. С боем, со скандалами. А.Жи­т­ков, тогдашний генеральный директор ВАЗа, требовал: "Вписывайте старые фары! Промышленность не успеет освоить для нас новые!". Тем более что их должны были делать в Чехословакии, а на неё не очень-то и нажмёшь!

Г.Мирзоев. В целом по дизайну у "пятого" автомобиля всё складывалось удачно, несмотря на то, что средства были достаточно ограниченными. Сразу были установлены ограничительные рамки: пол, каркас кузова, боковина, крыша остаются прежними, потому что их замена повлекла бы за собой замену сварочных линий.

В.Квасов, конструктор.

Перед УГК тогда была поста­в­лена глобальная задача – под­готовить пред­ложения по раз­ви­тию модельного ряда автомобилей на пятилетку.

Причём с непременным условием: обя­зательный еже­год­ный запуск в про­изводство новой модели автомобиля или модификации.

Практически получалось, что необходимо было создание свое­образного "конвей­ера" по разработке и подготовке про­из­водства новых авто­мобилей. Эти работы в свою очередь являлись как бы ры­чагом для развития автомобильной промышленности Союза.

Идея понятна – плохие задачи никогда не ставились. Свобода решений, полёт мысли, фантазии, кому как угодно.

Свалилось это всё на Управление главного конструктора, и в первую очередь на отдел общей компоновки и Центр стиля, совпало по времени с началом разработки семейства автомобилей 2105/07 и потребовало более чёткой организации работы и расстановки специалистов.

В.Петрушкину, начальнику отдела техдокументации, пришлось взять к себе Е.Нови­кова. Р.Дубогрей отвечал за размножение боль­шого объ­ёма техдокументации, а П.Кузнецов и В.Шувалов обес­печивали проекты необходимыми фо­тографиями. Хочется вспомнить добрым словом Н.Пяткову и всю её женскую команду, а также Е.Золотарёва.

Нельзя не отметить и А.Миллера[22]. Обладая отличными техническими зна­ниями после окончания института, Миллер постоянно их совер­шенствовал. Он знал необходимое не только о каждой автомобильной фирме, но и о моделях, выпускаемых серийно. И тенденции их развития от­сле­жи­вались им не один десяток лет. В этом помогал ему В.Мамонов.

Компоновочные работы, ТЗ (техническое задание) и объём из­менений на автомобили нового семейства были закончены к 28.08.76.

В Центре стиля у М.Демидовцева велись работы в трёх на­правлениях:

1. Внешний вид автомобиля. Было несколько вариантов, однако выбрали разработанный В.Степановым. Он был одобрен техсоветом и междуведомственной комиссией.

2. Интерьером автомобиля занимались нач. бюро А.Кузнецов и В.Пле­ша­нов. Особенно много занимались панелью приборов (В.Орлец), цельнофо­р­­мованной обивкой потолка, сиденьями, ковриками, полкой задка, обивкой ба­гажника, обивкой дверей (В.Нови­кова).

3. Было положено начало разработке и изготовлению на этой ста­дии посадочного макета по инициативе ООК именно в Центре стиля. Руководил и координировал эту работу И.Гальчинский, а в дальнейшем её продолжили А.Захаров и В.Кряжев.

Итак, компоновка и внешний вид автомобиля готовы, пора пере­ходить к тех. документации.

Двигатель и его системы.

Возгла­вил работы по двигателю Ю.Пашин, опираясь на своих заместителей Г.Литвина и А.Сорокина. Больше всего проблем возникало по питанию и системам токсичности. Занимались этим вопросом Ю.Лазарев, по карбюра­тору – Г.Осипов, по бензобаку – В.Попов, по системе выпуска – Л.Сурьянов и В.Тен.

Основные вопросы, которые решали двигателисты, – новый карбю­ратор "Озон" (один из вариантов – карбюратор с автоматической подачей топлива, что обеспечило бы нормы токсичности).

Согласование тех. документации с УЭиВС и ДААЗом осуществляли А.Голи­ков, В.Арцихов, Ю.Прудов, А.Шаталин.

По шасси А.Зильперт поручил возглавить работу Е.Иванову по следующим вопросам:

1. Сцепление должно обеспечивать работу с гаммой двигателей от 1,2 л до 1,8 л. Этой работой занимался В.Смоленский.

2. Коробка передач – М.Вотинов и В.Москаленко. Редуктор заднего моста – Н.Савиновский.

3. Передняя подвеска – В.Бойченко.

4. Рулевое управление – В.Захаров и В.Щербинин (привод и травмобезопасное рулевое колесо).

5. Тормоза и привод. Возглавлял всю эту работу Г.Чугунов. Исполнители: система тормозов – В.Валышков, В.Доценко, В.Маштаков. Шинами и колё­сами занимался А.Неволин.

Согла­сование техдокументации с заводом и поставщиками осуществлял В.Сафонов.

Сам Зильперт занимался вопросами закупки обору­дования для заводов и испытаний в УГК. Помогал ему решать эти во­просы Н.Зуб.

Электрооборудование.

Всей работой по электрооборудованию руководили Л.Вайнштейн и Г.Кля­чин. Пучками проводов, монтажным блоком реле и предохра­нителей занимались В.Низеньков и Е.Косихин, реле управления и звуковым сигналом, стеклоочистителем ветрового стекла занимались В.Маркелов и И.Минеев. Светотехнику разрабатывали и проектировали молодые выпускники Мордовского университета В.Аверин, А.Федо­сеев и А.Акашкин, аккумуляторами занимался П.Таллер.

Кузов и его системы.

Л.Вихко возглавлял отдел кузовов и занимался закупками по импорту. Л.Мурашов – разработка плаза и силовой схемы кузо­ва вместе с великолепными исполнителями И.Новиковым., Ю.Пушкиным, Г.Ляховым.

Двери проектировал Л.Мохов, пол – А.Халилов. Разработка интерь­ера – В.Лылов. Передние и задние сиденья, ремни безо­пасности – Ю.Полев, В.Но­сенко, Л.Комин, Н.Добры­нин. Замки дверей и багажника проектировал В.Епи­шин. Вентиляцией и кондиционированием кузова занимался В.Саблин.

Разработанная конструкторская документация передавалась в экспериме­н­тальный цех (нач. цеха М.Воянин) через цеховых тех­нологов Ю.Сухойвана, К.Бур­цева, В.Малюгина, А.Манюшина. Кузовные вопросы решались А.Зева­ки­ным, В.Щи­пакиным, А.Кудрявцевым. Как и сборка автомобилей.

Руководил изготовлением кузовов и деталей, да и сборкой Б.Бажухин.

Первые пять образцов из планируемых десяти штук были собраны к Новому (1977) году.

Запомнился следующий эпизод. При монтаже спидометра он не устанавливался и не было места для троса. Выяснилось, что при проектировании си­стем вентиляции и отопления в левом воздуховоде не была предусмотрена установка привода спидометра.

На этих образцах пришлось принять "временное" решение и пропустить трос через воздуховод.

Отдел испытаний возглавлял А.Черный. Испытаниями двигателей и его си­стем занимался Ю.Шишкин. Ведущие испытатели двигателей и систем: В.Мо­ча­лов, Ю.Ямолов, П.Бывшев, Н.Чегринцев, В.Сорокин. Испытания автомобилей на шумы и вибрации – М.Фесина и Г.Му­р­таков. Испытаниями каркаса кузова занимался Г.Минеев, безопасностью – О.Прядилов. Испытания на удар (фронтальный и боковой) – Г.Хадыка и И.Го­рин.

Замечательным специалистом по доводке каркаса кузова непо­сред­ст­вен­но "в железе" показал себя К.Кукушкин. Он сво­ими руками изготовил и продемонстрировал в металле ряд предложений по усилению передка и капота.

Вентиляцией и отоплением кузова занимался А.Балыкин. Вопросами испытаний шасси – В.Смир­нов, подвеской – В.Комин, тормозами – В.Жданов.

Безопасность.

Внутренние выступы. Из-за несоответствия требованиям этого правила бы­­ли исключены форточки с передних дверей.

Креп­ление переднего и заднего бамперов было спроектировано таким об­разом, чтобы можно было применять гидроопоры для выполнения американских стандартов. А кронштейн креп­ления бампера к лонжеро­нам кузова получился трубчатым.

Кроме того, в каркасах боковых дверей была предусмотрена установка за­щитных брусьев безопасности.

Много проблем было с резиной, из-за которой автомобиль никак не хотел соответствовать требованиям по управляемости и устойчивости.

На полигоне в Дми­трове велись испытания шин МИ-166, радиальных, с металлобрекером (В.Горбань, А.Смирнов, В.Фатеев), которые потом получили "добро" на комплектацию автомобилей семейства ВАЗ-2105.

Испытаниями автомобилей руководил А.Акоев. В испытаниях при­нимали активное участие ведущие инженеры-испытатели А.Смирнов и В.Горбань.

Проведенные испытания показали, что принятые в ТЗ параметры на про­ектируемых автомобилях выполняются, за исключением веса ав­томобиля и па­раметров токсичности. Токсичность автомобиля довели, а по весовым пара­метрам пришлось в техпроект и далее в ТУ ввести допуск +3%.

Для этого автомобиля, как и ранее для прочих, были соответственно ра­з­работаны "Руководство по ремонту и обслуживанию автомобилей" и "Ка­та­лог запчастей". Этими вопросами занимались Б.Емельянов, Е.Зо­ло­тарёв и К.Пят­ков.

Была сделана "взрыв-схема" – на силуэте внешнего вида авто­мо­биля показаны его внут­ренности (иногда это именуют "рентгеновским снимком" ав­томобиля). Эту работу успешно сделал А.Андреев.

Необходимо отметить, что к руководству УГК пришла новая коман­да во гла­ве с Г.Мирзоевым. Его замы: Я.Непомнящий, Е.Крауш, С.Кирсанов. Эта ко­манда внесла своё понимание в процесс проек­тирования и подготовки про­изводства, выросшее в дальнейшем в соз­дание НТЦ.

Сегодня, по прошествии более 25 лет с того времени, в памяти запечатлились некоторые моменты.

М.Демидовцева всегда отличали неуёмная энергия, настойчивость, широ­кий кругозор. Это позволило по многим вопросам поднять тех­нический уровень создаваемых автомобилей, самих разработчиков и оборудования, на ко­тором они работали.

При разработке посад­ки водителя в автомобиле в Центре стиля привлекалась команда с оригинальными приборами. Работали с водителями Ю.Куль­ти­ным, А.Родиным и другими. В итоге удалось перейти с дорогого импортного кокосового очёса в набивках сидений на пенонаполненные основы отечестве­н­ного производства.

А чего стоит общение со всемирно известным дизайнерским ге­нием Джу­джаро, который на пару дней посетил Центр стиля!

В августе 1979 года во Францию были отправлены три образца ВАЗ-2105 для омологации в ЮТАК.

Начало производства базовых моделей, а также подготов­ка и запуск спецкомплектующих изделий заверши­ли работу по данному семейству, которое впо­следствии стало золо­тым лауреатом ВДНХ и других международных выставок. Золотую медаль ВДНХ получили В.Сте­панов и Я.Не­пом­ня­щий. Я удостоился серебряной.

ВАЗ-2105, -2107 и -2104 выпускаются до сих пор на нашем заводе с не­значительными изменениями. Такой долговечностью могут по­хвастаться лишь немногие модели в мире.

И, глядя в прошлое, всё острее ощущаешь, что политика "лечь костьми" привела к уходу из жизни раньше времени очень многих людей, за­мены которым нет и по сегодняшний день!

В.Степанов, дизайнер. К 1974 году было несколько попыток модернизировать ФИАТ-124. Это авт. ВАЗ-21011, -21013, -2106, а также ещё 2–3 варианта с более глубокими изменениями, которые в производство не пошли.

Поскольку на данных моделях применялись отдельные детали, не вли­яю­щие на образ автомобиля в целом, было принято решение (М.Фа­р­­­шатов, Г.Ми­р­зоев) сразу создавать целое семейство модернизированных автомобилей – "ста­н­дарт", "люкс", "универсал".

Перед дизайнерами была поставлена задача – максимально унифицировать кузова всего семейства, одновременно унифицировав крупные штамповки с уже существующими в производстве (панель боковины, крыша и т.д.).

Остекление автомобиля в целом сохранялось. За исключением стёкол передних дверей, поскольку на них исчезла форточка (большая трудоёмкость, лёгкость проникновения в автомобиль, аэродинамический шум).

Между собой автомобили этого семейства должны были отличаться настолько, чтобы их не путали на дороге. Поэтому облицовки радиаторов, бамперы и задние фонари у них разные.

Базовая модель ВАЗ-2105 разрабатывалась в двух вариантах боковины кузова (левая часть кузова и правая) с одним передком и задком. Фары прямоугольной формы и пластиковая облицовка радиатора были выполнены в ключе последних достижений мирового автомобилестроения.

Производство деталей из пластмасс в отечественном автомобилест­ро­­­­­е­­нии ещё не было развито, что и определило создание бамперов ВАЗ-2105 из алюминия и резины, а бамперов ВАЗ-2107 ("люкс") из пластмассы и хро­ми­рованной стали.

Базовая модель ВАЗ-2105 была разработана первой, затем разрабатывались ВАЗ-2107 и -2104. В разработке задка ВАЗ-2104 принимал участие тогда ещё начинающий дизайнер В.Кряжев.

К 1975 году, когда я начал заниматься дизайном внешнего вида автомобилей ВАЗ-2105 и -2107, было уже изготовлено несколько вариантов. В основном по передку – фарам и решётке радиатора.

А когда я пришёл, была постав­лена задача на модернизацию всего кузова автомобиля.

Раньше была час­тичная модернизация кузова – капот, крылья. А вот дверей она не касалась: двери за собой потащили бы петли, внутрен­ние панели двери, стёкла, обивку двери и пр.

Раньше пытались модернизировать автомобиль, минимизируя затраты. Но по указанию М.Фаршатова при­шлось заниматься модернизацией глубже.

Надо было максимально изменить внешний вид авт. ВАЗ-2101 (2105), ВАЗ-2103 (2107), ВАЗ-2102 (2104), но малыми средствами. Крупные штампо­в­ки необходимо было сохранить – мелкие сделать проще и дешевле. А вот по стёклам всегда очень трудно идут на изменения смежники.

Короче, остались без изменений только кры­ша, пол кузова, стёкла (разве что исключили форточку), щиток передка.

Окончательный вариант практически пошёл сразу. Были в ходе изготовления три серии авт. ВАЗ-2105 и -2107. Дорабатывались только фары, задние фо­нари, решётка радиатора.

В производстве доработка была по дискам колёс, качество которых на первых порах было недоста­точным. Но в конце концов эта проблема была ре­шена конструктора­ми и технологами. Была изменена конструкция дисков и исключены колпаки колёс.

Вместе со мной тесно работали по кузову Л.Мурашов, И.Нови­ков, В.Вит­винский, Г.Троицкий. Для этого автомобиля впервые были сделаны алюминиевые бамперы, которыми занимался В.Ми­халёв.

В.Михалёв, конструктор.

Передо мной была поста­влена задача – спроектировать и изго­товить оригинальные алю­миниевые бамперы для авто­мобиля ВАЗ-2105.

Сначала пробо­вали делать профиль из алюминиевого ли­ста по технологии бамперов для ВАЗ-2101. Уж сколько я марок алюминия перепробовал, и не счесть, но специаль­ную техно­логию изготовления всё же разработал. Однако на про­изводстве были против этого: новая технология, но­вые ма­териалы. Думаю, просто побоялись.

Пришлось думать и искать новое решение. И оно было найдено – проблема была решена применением метода экструдирования (т.е. "продавливания" в горячем состоянии).

Затем доработали профиль, и работа пошла...

Бамперы для ВАЗ-2107 отличались от бамперов ВАЗ-2105 и внешним видом, и технологией изготовления.

Сначала было такое предложение: взять бампер "пятёрки" и отшлифовать (отполиро­вать) его верхнюю полку. Считали, что тогда он будет выглядеть гораздо привлекательнее.

Мне удалось убедить в этом и Г.Мирзоева, и Л.Вихко, но М.Демидовцев настоял всё же на том, чтобы бампер был пластмассовым с металлической накладкой сверху бампера.

В Центре стиля был изго­товлен бампер из дорогой пластмассы. Были проведены испытания этого бампера на удар. Он их не прошёл.

Ещё одна про­блема заключалась в изготовлении хромированной верхней накладки бампера – в прессовом производстве её освоили с трудом.

А сам бампер ВАЗ-2107 был изготовлен из морозостойкого ударостойкого полипропилена.

Сызранский завод "Пластик" наотрез отказался делать пласт­массовые ба­м­перы из-за отсутствия пресс-форм и импортной пластмассы.

Пришлось заключить контракт с одной фирмой в Югославии. Но качество их бамперов было совершенно неудовлетворитель­ным: на морозе они просто-на­просто лопались.

Тогда срочно был заключен контракт с итальянской фирмой "Галлино" на изготовление пресс-формы и 70 тысяч бамперов.

Итальянцы тут же изготовили опытные образцы и прислали нам.

Юго­славы, узнав об этом, быстро нашли морозостойкий материал пласт­массы и тоже изготовили и прислали нам хорошие бамперы, которые соответ­ство­вали всем требованиям ТУ ВАЗ-2107.

Пресс-форму мы передали на завод "Пластик". Там была изготовлена пар­тия бамперов, но они были низкого качества, поскольку использовалась отечественная пластмасса. Эти бампе­ры в основном шли на запчасти.

А комплектацию товарных автомобилей ВАЗ-2107 осу­ществляли бамперами производства Югославии до 1990 года, пока Сызрань не получила наконец пластмассу импортного качества.

В.Новикова, дизайнер.

Первая обивка дверей, а также полка багажника были за­ново спроектированы в 1975 году. Такого качества обивок у нас ещё не делали – она была цельно­формованной из пластмассы. Всё изготовили сами в Центре стиля.

От конструкторов со мной постоянно работал В.Лылов, ко­торый был ответственным за весь интерьер автомо­биля. Правда, пришлось повоевать с нашим руководством: нужно бы­ло убедить, что это направление и перспективно, и эко­номически вы­годно. Убедили, наши обивки пошли в серию.

Полка багажника – тоже цельноформованная, многофункциональная (аптечка, выход ремней безопасности и т.д.). На "люксовый" вариант ВАЗ-2107 предлагали даже установить за задним сиденьем или в его се­редине бар-хо­лодильник. Но в дальнейшем от этой идеи отказались: боялись воровства, да и дорого с экономической точки зрения.

В.Плешанов, дизайнер.

Была поставлена задача изго­товить новые сиденья, кото­рые бы отвечали совре­менным требованиям по безопас­ности. Единственное, что осталось от прежних сидений – нижний каркас, поскольку пол ку­зова был от ВАЗ-2106. Из­менился каркас спинки сидений, поя­вились новые эле­ме­н­ты жёсткости каркаса.

Набивку си­дений сначала делали в УГК вручную, а потом ездили в Сызрань, где отливали набивку в формах. Было из­готовлено три ва­рианта сидений, из которых выбрали самый лучший. Это было в период с 1975 по 1978 годы.

От конструкторов со мной работал Л.Комин. Начальником бюро у нас был Н.Кузнецов. Панелью приборов занимался В.Орлец.

Л.Вихко, конструктор. До конца мы оценили всё мастерство итальянских кон­структоров только тогда, когда проектировали автомобиль 2105.

В отличие от ВАЗ-2101, на "пятёрке" наши дизайнеры предусмотрели чуть выпуклые поверхности кузова, чтобы он не выглядел, как сказал главный кон­структор ГАЗа, будто ВАЗ проехал между двумя столбами.

Итальянцы использовали верхний и нижний рельефы на боковине ФИАТ-124 для размещения дверных петель.

На ВАЗ-2105 пришлось верхнюю и нижнюю петли сблизить между собой. Провели испытания на кузове, убедились, что двери не провисают под нагру­з­кой 70 кг и успокоились. Но тут выяснилось, что если задняя дверь чуть приоткрыта, а потом открывать переднюю, то между дверьми в этом положении нет зазора и краска на дверях может быть потёрта.

Снова прове­рили чертежи ФИАТ, сделали контрольную компоновку и увидели, что у ФИАТа тоже так. Тогда проверили на конвейере 100 кузовов подряд. Выяснилось, что в одном случае зазора нет, а ещё в одном зазор минимальный. То есть итальянцы это тоже, очевидно, заметили.

В дальнейшем при выпуске автомобилей 2105 мы обнаружили только один случай задевания дверей друг за друга при таком "специальном" открывании. Вот это и есть высшее мастерство и риск "задумщика" ФИАТ.

Автомобиль 2105 явился дальнейшим развитием конструкции автомобиля 2101. Первая модернизация автомобиля 2101 была разра­ботана ещё в январе-апреле 1972 года и получила индекс 21011.

На месяц позднее была разработана конструкция автомобиля 210112 (правый руль), а через год, с февраля по июнь 1973 г. разрабо­тана конструкция автомобилей 21021 и 210212 ("универсал" с левым и правым рулём).

Работа по автомобилю 2105 началась еще при В.Соловьёве. В планах работ конструкторских отделов на 1974 год эта модель первоначально называлась "автомобиль 2101 1975 года". И только впоследствии ей был присвоен индекс 2105.

Техническое задание на автомобиль составил В.Малявин, работавший тог­да начальни­ком бюро общей компоновки автомобиля. Ничего особенного в этом ТЗ не было, но мне не понравились некоторые катего­ричные утверждения типа "в конструкции кузова должны применять­ся новые материалы".

Помню, я не утерпел и поставил на полях ехид­ное замечание: "А старые можно?". В этом техзадании было жёсткое тре­бование – наружные панели ку­зова и стёкла не менять.

По этой причине разработчики внешнего вида автомобиля – дизайнеры – были связаны по рукам и ногам. Они могли менять только облицовку радиатора, бампер, фонари, ручки дверей.

А конструкторы-кузовщики негодо­вали: "Чего тут искать, ведь на 2121 облицовка радиатора получилась и красивая, и оригинальная! Вот и надо сделать на макете 2105 по­добную облицовку!".

Дело дошло даже до того, что конструктор-ку­зовщик В.Витвинский сам си­дел на корточках у макета, вылеп­ливая и выглаживая такую облицовку. Но начальник Центра стиля М.Демидовцев этот макет забраковал.

Наконец дизайнеры к чему-то пришли, макет был утверждён и конструк­торы за полгода разработали чертежи на детали кузова. В конце 1974 года был собран макет. Но и на колёсах этот автомобиль, увы, желаемой привлекательностью не обладал.

Стали работать над новым макетом. Вот теперь что-то определённо получилось. По сравнению с автомобилем 2101 появились новые боковины, крылья, капот и крышка багажника, а первоначальное ТЗ было откорректировано.

Вскоре приехали специалисты с фирмы ФИАТ, осмотрели этот автомобиль и что-то для себя отметили, потому что в следующий раз они приехали со своим дизайнером.

К этому времени уже был го­тов макет следующего автомобиля 2107, и пока за столом в Центре стиля шло обсуждение технических вопросов, этот самый дизайнер со злым (как мне показалось) лицом стоял перед макетом "семёрки", обхва­тив свой подбородок рукой, и долго на него смотрел.

Я подумал тогда, что он, наверное, не только оценивает его, но и обдумывает своё положение на ФИАТе. Он видел, что автомобиль 2101 сильно из­ме­нён и, наверное, думал, что ему на фирме не разрешат вносить в машину та­кие кардинальные изменения.

Приехавший с делегацией ФИАТа начальник отдела проектиро­вания кузовов г-н Астиджано, которого я хорошо знал ещё по Турину, попросил меня открыть капот ма­кета 2107. Я удивился, вспомнив его шутку – так он просил меня открыть капот макета автомобиля 21012 (2101 с правым рулем), сделанный на ФИАТе и присланный к нам на ВАЗ в УГК.

В тот раз он немного разочаровался, когда я сказал ему, что макет распознал. Он, на­верное, хотел подчеркнуть, что макет ими сделан так, что его тру­д­но отличить от настоящего автомобиля. А теперь он сам, как говорят, "купи­л­­ся". Наверное, никак не рассчитывал, что мастерство наших ди­зай­не­ров до­стигнет такого уровня.

А я в эти дни ещё раз удивился уровню мастерства специалис­тов ФИАТа. Когда спросил г-на Астиджано, что надо сде­лать, чтобы на автомобиле 2121 избежать трещин передних лонжеронов, он в ответ: "А какая у них высота?".

Я ответил: "85 мм". Он раздвинул пальцы на этот размер, посмотрел и сказал: "Надо увеличить высоту лонжеронов минимум в полтора раза".

И вот тут я убедился, что конструкторы-кузовщики совершенно пра­вильно требовали от нашего руководства внести изменения в рыча­ги передней подвески, чтобы пропустить под ними лонжероны именно такой высоты.

Весь 1975 год кузовщики дорабатывали конструкцию автомобилей 2121, 2106 и 21061 (для США), разрабатывали кузов автомобиля 2122 и начали раз­работку конструкции кузова автомобиля 2101-80 (был такой проект).

И только во вто­рой половине 1976 года дизайнеры дали нам необходимые ис­ходные данные по проекту 2105. Была, правда, одна заминка – вышедший из отпуска Демидовцев указал главному конструктору место на капоте макета, где вроде бы был ненужный "горб", т.е. излишняя выпуклость.

Я подумал: "Вот опять надо ждать, по­ка дизайнеры будут лизать и перелизывать макет" и предложил:

"Давайте мы начнем вычерчивать сечения поверхности и посмотрим, есть ли этот горб, а потом вместе с дизайнерами решим, как его исправить".

Слава Богу, с этим согласились, работы мы начали, а "горба" больше никто не видел.

Конструкция кузова была разработана за 6 месяцев с привлечением конструкторов бюро кузовов действующего про­изводства и с работой в сверхурочные часы. Правда, эта спешка вышла нам боком.

Когда В.Поляков, тогда уже министр, осмотрел первый опытный образец и заметил, что замки дверей работают недостаточно чётко, он ска­зал: "Ну кто же на новый автомобиль ставит новые замки?". Очевидно, он хорошо знал, как долго и трудно мучились на ГАЗе с новыми замками дверей для автомобиля М-21.

Замки мы переделали, внеся некоторые из­менения, поскольку место под замок было зажато на 4 мм.

Долго доводили конструкцию стеклоподъёмников, впервые применив 5-ро­­ликовую систему с двумя тянущими ветвями троса вместо одной.

Немало времени ушло и на доработку ограничителя открывания дверей и на доводку механизма регулирования наружного зеркала.

До­водка эта шла уже во время выпуска автомобилей на конвейере, а такое даётся гораздо труднее, так как иногда легче придумать новую деталь, чем пытаться устранить недостатки и при этом стараться не вносить в детали изменения, нежелательные в ходе производства.

Очень много времени ушло по 2105 на освоение и одновременную доводку конструк­ции клеящихся молдингов порога.

Вольно же было В.Красовскому – начальнику отдела методов обработки СКП – добиться внесения этого пункта в техзадание на автомобиль! Сам-то он уволился с завода, и эта работа шла уже без него.

Спасибо югославам с фирмы АСМ, что они быстро откликались на наши предложения. Когда было уже всё оговорено, югославы вышли с новым предложением – ввести на молдинг алюминиевую фольгу для предотвращения вредного внедрения слоя клея в материал пластмассового молдинга.

Но это вело к удорожанию молдинга. Для снижения стоимости молдингов наши конструкторы предложили сделать их пустотелыми, а на кон­цах вместо простых срезов применить закрывающие наконечники, которые одновременно должны предотвращать отклеивание концов молдинга.

Это предложение было принято и началась отработка технологии. Для более надёжного поджатия молдингов к кузову югославы предложили применить прижимные ролики.

А надо сказать, что на главном конвейере в это время работали корейцы. Я увидел, что они вместо прокатки ролика просто наносят удар по молдингу этим роликом.

В ответ на моё замечание они сделали вид, что по-русски не понимают. Я показал руками, как надо работать, но по их глазам понял, что они и без меня это прекрасно знают.

К счастью, рекламаций по отклеиванию молдингов на ВАЗ не поступало.

На макете дизайнеров не было подробно проработано место во­круг фар – просто оставлен зазор для монтажа фар на передние крылья. Замечания конструкторов-кузовщиков на техническом совете по обсуждению макета были оставлены без какой-либо реакции.

А когда проводился осмотр первого опытного образца автомобиля, сде­ланного по разработанным чертежам, кузовщики вновь обратили внимание главного конструктора на то, что это место явно не до­работано и выглядит даже хуже, чем на макете, потому что через этот зазор между крылом и стеклом фары просматривался фланец фары.

Главный конструктор предложил, что это место должны дорабатывать кузовщики. Я уже был готов к этому, поскольку знал, что надо спроектировать резиновый ободок вокруг фары. Причём такой, чтобы он плотно закрывал бы и фланец фары, и уплотнял бы стенки ко­жуха под фару в крыле.

Грязь и вода не должны попадать в это мес­то. Может быть, надо даже пре­дусмотреть в этом ободке специальные отверстия для осушения полости за ободком после дождя или мойки ав­томобиля при езде в сухое время.

То есть, предстоит длительная, а, может быть, и поисковая работа по доводке уплотнения этой зоны.

Поэтому теперь уже я в свою очередь оставил это предложение без какой-либо реакции.

Такой же по смыслу разговор о работе кузов­щиков и электриков повторился в кабинете главного конструктора, когда разговор зашёл о том, что в зазор между блоком реле и пре­дохранителей дождевая вода попадает в салон автомобиля.

Я ска­зал, что надо было предусмотреть нанесение герметизирующей мас­тики, как это сделано вокруг горловины отопителя. Меня тут же упрек­нули, по­чему кузовщики не сказали об этом электрикам.

Тут хоть плачь от обиды, а если найдёшь силы, то лучше засмейся, чтоб на душе хоть полегче бы стало.

Ну хорошо, опытные образцы сделали, испытали, получили от испы­та­те­лей "добро" и выдали чертежи на подготовку производства.

Но когда начался выпуск автомобилей на конвейере, вновь выявились те недоработки конструкции, которые были замечены ещё на первом образце. Это – наружное зеркало, ограничитель открывания двери, стеклоподъёмник.

Проще всего было с наружным зеркалом, его конструкцию мы разработали сами, ни у кого не подсмотрели, ни у кого не "сли­зали".

Выявилось, что на большой скорости корпус зеркала от давления воздуха прижимается к стеклу двери и водитель теряет обзор через это зеркало. Увеличили натяг пружины в шарнире зеркала, и дефект исчез.

А вот с ограничителем пришлось долго мудрить. Ограничители на автомобиле 2101 в самом начале выпуска были заменены на огра­ничители с авто­мобиля № 2 (как тогда назывался ВАЗ-2103).

Но и они имели дефект – при резком и чрезмерном открывании передней двери ограничитель разгибался, и кромка двери ос­тавляла вмятину на переднем крыле, да и сама кромка двери смина­лась.

Для автомобиля 2105 был придуман новый ограничитель с жёст­ким стержнем из стального прутка вместо прежней проволоки.

Всё вроде бы было ничего – и нагрузку увеличенную выдерживал этот ограничитель, и двери надёжно удерживал в откры­том положении, но когда за­крывали дверь, раздавался неприятный щелчок.

Долго искали причину, уменьшали высоту выступов на стерж­не, сглаживали кромки этих выступов. Ничего не помогало, а сделалось только хуже – от­крытая дверь стала самопроизвольно закрываться.

Только потом поняли причину треска: когда стержень при за­крывании две­ри движется в пластмассовом корпусе ограничителя, подпружиненные шарики переваливаются через крайние точки диамет­ра стержня и с силой ударяются в противоположные стенки отвер­стий корпуса.

Хорошо бы сделать стержень квадратного сечения, но это технологически сложно. Пришлось ввести более жёсткий допуск на диаметр отверстий под стержень и под шарики.

Такой же "неявный и нечёткий" дефект проявился и в стекло­подъёмниках передних дверей в виде неприятного звука трения желе­за о железо. Это выявлялось не всегда и не на всех автомобилях, поэтому отыскать причину было непросто.

С большим трудом её всё же нашли – задевание двух ветвей троса стеклоподъемника друг о друга и задевание троса за край ролика. И лишь когда ветви троса раздвинули и устра­нили перекос роликов, дефект был устранён.

Много беспокойств принесла идея ликвидировать в стёклах перед­них дверях поворотные форточки. Одна из причин – улучшение видимости через на­ружное зеркало.

К тому же все новые автомобили зарубежных фирм имеют цельные стёкла пе­редних дверей без поворотной форточки, и отста­вать от них неудобно.

А конструкторам, наоборот, хотелось оставить форточку, так как её открывание сразу даёт быстрый приток свежего воздуха в салон, не принося неудобств пассажирам на зад­нем сиденье.

И, кроме того, опускание и подъём цельного стекла, у которого передний край короче, чем задний, может привести к перекосу и к возможному заклиниванию стекла.

Был и третий довод у конструкторов – поскольку дизайнеры предложили на панели при­боров ввести длинные щели для обдува и обогрева ветрового стек­ла вместо поворотных дефлекторов, как на автомобилях 2101 и 2103, то трудно обеспечить в салоне нормальное распределение воздуха.

Неизвестно каким образом, но эти внутренние споры конструкторов и ди­зайнеров дошли до производства.

И тут "включились" технологи СКП. Они стали настаивать: "Давайте скорее решение – будут форточки или нет?".

Мы отвечаем: "Подождите, проведём всесторон­ние летние и зимние испытания, тогда и дадим ответ". Технологи говорят: "Это нас не устраивает, давайте скорее реше­ние, ведь нам надо вести подготовку производства".

Конструкторы говорят: "Ну, хорошо. Предположим, что форточки оста­ют­ся, тогда что у вас меняется?". Ответ: "Ничего".

Конструкторы продолжают: "Ведь на автомобилях 2101 и 2103 форточки остаются. А если на 2105 форточек не будет, что тогда у вас меняется?". Подумали, отвечают: "Ничего".

Конструкторы спросили: "Тогда зачем же вам надо получить решение, да ещё поскорей?".

На этом и разошлись. А ведь, наверное, технологи были правы. Ведь если на 2105 форточек не будет, то надо будет пересматривать количество работников, занятых на их сборке.

Много неприятностей принесло и освоение новых воздуховодов в панели приборов для обогрева ветрового стекла. На опытном авто­мобиле всё было нормально, а на автомобилях, сделанных на конвейере, выявилось, что зимой ветровое стекло как раз перед лицом водителя очень долго не оттаивает.

Пришлось вновь делать экспе­рименты, вводя дополнительные лопаточки в воздуховодах, чтобы выровнять подачу тёплого воздуха в правую и левую ча­сти ветрового стекла (ох, уж эти детали, сделанные в экспериментальном це­хе по "обходной" технологии!).

Наконец, за три-четыре серии новых опыт­ных деталей нашли нужную фо­р­му лопаточек для устранения дефекта.

А когда смотришь на автомобиль 2105, то думаешь: это всё внутренние переживания конструкторов, а главное – это результат! Автомобиль получился красивый и снаружи и изнутри, более удобный, более привлекательный.

Это была уже более серьёзная проверка мас­терства дизайнеров и конструкторов. И очень приятно, что не только покупателям автомобилей 2105 он нравится, нравится он и тем, кто просто смотрит на него.

Пожалуй, это самая высокая оценка труда разработчиков.

М.Рыжков, конструктор.

Запомнился случай с ВАЗ-2105, как с большим трудом ос­ваивался зубчатый ремень. Им­пор­т­ные ремни работали от­лично, а отечественные за сотню ча­­сов изна­ши­ва­лись до такого состояния, что остатки зубьев просто скатывались пальцами как грязь.

Проверили всё. И материал по заключению соот­вет­ству­ю­щего института оказался даже лучше заграничного, и точ­ность изготовления – на уровне…

Потом как-то мы с Ю.Мад­жановым сели разбирать фирменную документацию в оригинале. А там, где описываются свойства материала, отмечено, что допускается деформация столько-то ‰ (промилле). Мы глядь в наш документ, а там те же цифры, но в % (процентах)!

Разница в 10 раз, и не в нашу пользу!

Что оказалось? В институте при переводе нолик потеряли и получилось на деле, что наша резиновая смесь не в два раза лучше, а, наоборот, в пять раз хуже. Отсюда и все проблемы.

Потом это сделали как надо, и вопрос был снят.

Н.Савиновский, конструктор.

Когда появился двигате­ль 1,6 л для автомобилей 2106 и 21074, то с целью снижения шумности и повышения топ­ливной экономичности возникла необходимость в сни­же­нии передаточного числа главной пары с 4,1 до 3,9. Это обеспечивалось соответственно числами зубьев шестерён 41/10 и 39/10 гипоидных передач.

Казалось, всё логично. Но в то время в Тольятти как раз про­хо­дил семинар, организованный ВАЗом совместно с американской фир­мой "Глиссон", специализирующейся на проектировании и производ­стве гипоидных передач. Участвовали специалисты со всех автоза­водов и научно-исследовательских институтов России.

Посчастливилось и мне участвовать в работе этого семинара, един­ст­вен­ного по данной теме за долгие годы работы на ВАЗе. Семи­нар открылся 13.04.76. Со вступительным словом выступили глав­ный инженер МСП Н.Го­ловко и руководитель американской деле­гации г-н Лиман.

Во время перерыва я подошел к г-ну Лиману и попросил его оценить нашу гипоидную передачу с числами зубьев 39/10 (т.е. i = 3,9).

"О, это бу­дет очень шумная передача, особенно по понедельникам, ведь в России понедельник – день тяжёлый!" – пошутил Лиман.

И добавил: "Лучшие числа зубьев – 43/11 (тоже 3,9), а для США лучше всего 47/12 (тоже 3,9) – шума вообще нет!".

В итоге мы остановились на передаче 43/11 как компромиссе между уро­внем шума и прочностью, и сейчас эта передача стала ос­новной для классических автомобилей ВАЗ.

Основным моим помощником в создании новой главной пары был инженер-конструктор В.Брянцев.

В последующие годы с целью снижения шумности автомобилей 2106 и 21074 было принято решение ещё уменьшить передаточное отношение главной пары до 3,7 и 3,5.

Однако при этом, если со­хранить балку заднего моста, картер редуктора и коробку дифференциала, ведомая шестерня становится тонкой, склонной к короб­лению и, следовательно, шумной.

Ещё раньше, анализируя конструкцию ведущих мостов японских легковых автомобилей, я обратил внимание, что японцы, максималь­но облегчая детали автомобиля, ведомые шестер­ни главных гипоидных передач всё же делают массивными, что обеспечивает их бесшумность.

Этот опыт я вложил в создание ведущего моста с передаточным отношением 3,7 и 3,5. Но при этом появились новая коробка дифференциала, картер редуктора и балка заднего моста.

С конструкцией нового моста, который имел индекс 21073, познакомили технического директора М.Фаршатова. Он решил: "Нет, осваивать не будем, дорого. Тем более что вскоре переходим на переднеприводные автомобили".

Так эта разработка и осталась только на бумаге, а жаль. Многие проблемы с шумом редуктора заднего моста были бы решены. Ведь "классические" автомобили сходят с конвейера ВАЗа и по сей день.

Помощниками в этой разработке у меня были инженеры-конст­рукторы В.Юдахин и Т.Рублёва.

Г.Мирзоев. Всё семейство "пятёрки", в отличие от "01", "02" и "03" автомобилей, было унифицировано больше, чем все предыдущие.

Нормально сделанный автомобиль должен быть компромиссом среди мно­­гих подразделений завода, удобен и нужен всем: от потребителя до производителя. В рамках этого нужно сделать автомобиль, который не похож, а с другой стороны – унифицирован. Именно эту задачу мы и поставили перед собой в рамках "пятого" автомобиля и успешно с ней справились.

Это было признано итальянцами, нашими учителями, которые знали этот автомобиль лучше, чем мы. Но даже они были удивлены: мы сменили только навесные детали и получили, если поставить рядом с автомобилем ВАЗ-2101, совершенно новую модель. Она совершенно не воспринималась как тюнинг "01" автомобиля!

А итальянцы то ли не захотели, то ли не смогли сделать то же самое: они поменяли кузов автомобиля целиком на 131. И когда они сопоставили свой результат с нашим в Центре стиля, то были поражены и открытым текстом сказали: "Поздравляем! У вас это хорошо получилось!".

Да и затрат по сравнению с итальянцами у нас оказалось меньше. Естественно, ведь мы сохранили производство кузова, изменив лишь капот, крылья и двери.

Окончательно объём изменений автомобиля был определен осенью 1976 года. До этого были, конечно, какие-то наработки. К примеру, очень долго ру­ководство завода не соглашалось на замену дверей – мол, дорого.

Двери – это уже последний этап. Когда "трогать" их нам всё же разрешили, можно было изменить форму боковины. Если сравнить "пятёрку" с "01" автомобилем, то она уже более пластичная, более "надутая".

Существует закон: если поменял какую-то деталь, то вокруг неё обязательно всё должно поменяться. Насколько глубоко эти изменения можно "растворить" в старом кузове – в этом весь вопрос.

Если "растворить" на 100 мм, то очень трудно сделать, чтоб эта фара, к примеру, была органична со всем остальным. Можно изменения дотянуть до ветрового стекла, а можно сделать до заднего бампера. И когда делаем это растягивание от переднего до заднего бампера, тогда получается что-то законченное, а не вписанное, вставленное в чужеродную поверхность, чужеродную форму.

Пошла какая-то подштамповочка или какое-то ребро – куда оно ушло? Оно должно откуда-то выйти, куда-то прийти и чем-то закончиться.

Когда же идёт изменение чисто местное, работать бывает очень трудно.

Почему такая борьба шла за двери? По одной простой причине. То, что пошло от фары, должно уйти  в кузов, слиться с ним.

"Семёрка" шла практически параллельно как "люксовый" вариант "пятёрки". По освоению у неё был годовой сдвиг по сравнению с "пятёркой".

Считалось, что ВАЗ-2101 – это базовый автомобиль, а ВАЗ-2103 – это его "люксовый" вариант. Но там было два разных кузова, хотя и были они достаточно сильно унифицированы.

И всё же они были разные, даже без навесных деталей – у них длина была разная. Общей была лишь средняя часть кузова, а вот передний и задний "хвосты" в конструкции отличались.

Мы поставили задачу: сделать один каркас кузова для всего семейства "пятого" автомобиля.

А отличия для люксовой модификации должны быть достигнуты мелкими "штрихами" как снаружи, так и внутри автомобиля.

Сначала предполагалось только поменять решетку радиатора на "люксовую" по сравнению с 2105. Но достигнуть желаемого эффекта не удалось. Блок-фары брали на себя основную эмоциональную нагрузку своими бликами и блеском. Попытка заменить их четырьмя круглыми фарами также не принесла успеха – автомобиль выглядел более бедно, чем с блок-фарами.

И уйти от этого пришлось, применив кардинальную меру – принципиальное создание вот этой решётки "а ля Мерседес", которая несколько даже затмила те фары, которые были на "пятёрке".

Пришлось изменять и капот, увязав его с новой решёткой. Вот так и возник внешний вид "семёрки". Но игра стоила свеч, потому что автомобиль получился необычным и достаточно оригинальным. И до сих пор он смотрится нестандартно, обращает на себя внимание.

Да и по интерьеру он заметно отличается от "пятёрки" – там более полная панель приборов. На заднем сиденье появился подлокотник, как на "шестом" автомобиле. Передние сиденья с эргономичными высокими спинками.

Таким образом удалось, используя один кузов, чётко различить внешне, за счет навесных деталей и отделки, автомобили семейства ВАЗ-2105 "Стандарт" и ВАЗ-2107 "Люкс" (вместо 2101, 21011, 2103 и 2106 соответственно).

При этом автомобили отвечали всем новым международным требованиям безопасности и существенно рационализировали кузовное производство.

В качестве базовых двигателей использовались двигатели 1,3 и 1,5 литра. Сборка семейства автомобилей ВАЗ-2104, 2105 и 2107 была организована на второй нитке главного конвейера вместо 21011, а на третьей нитке конвейера вместо ВАЗ-2103 был увеличен выпуск ВАЗ-2106.

После выхода ВАЗ-2107 между ним и "шестёркой" появилась конкуренция. Оба автомобиля пользовались большим спросом.

Прошли годы. К гамме классических автомобилей добавились переднеприводные ВАЗ-2108, потом ВАЗ-2110. "Шестёрка" стала вдруг конкурировать не с 2107, а с 2105, попав в одну и ту же ценовую нишу. И, несмотря на свой почтенный возраст, стала душить 2105. Ведь ВАЗ-2106 стал самым дешёвым автомобилем, несмотря на свою "люксовость".

И тут же пошли разговоры, что ВАЗ-2105 утратил популярность. Вот такие бывают метаморфозы.

На ВАЗ-2107 впервые в нашей стране были установлены пластмассовые бамперы, в отличие от ВАЗ-2105, где были установлены алюминиевые. Это был тот ход, который предварял установку таких бамперов на ВАЗ-2108.

Опыта работы по пластмассовым бамперам у нас практически не было, не считая боковых пластмассовых накладок на ВАЗ-2106 из АБС, которые рассыпались при любом прикосновении с препятствием, в особенности при отрицательных температурах.

Решение усложнялось тем, что в СССР не выпускалась пластмасса, пригодная по своим характеристикам для бампера. Да еще дизайнеры настаивали на том, что для композиционной поддержки хромированной облицовки ра­диатора верхняя полка бампера должна быть тоже хромированной, ведь только на ней сохранился хром на автомобиле.

Задача хромированной накладки после долгих и упорных поисков была всё же решена, да ещё получила авторское свидетельство на технологию её изготовления.

А самой пластмассой пришлось заниматься и при производстве автомобиля. Появился дефект разрушения бампера без всяких видимых причин. Ока­залось, что если на него попадает низкооктановый этилированный бензин (который на заводе найти сложно), то через некоторое время бампер разваливается сам по себе.

Пришлось срочно менять рецептуру, технологию, состав...

Говоря об интерьере, нужно помнить, что первый "зрительный удар" наносит панель приборов. Второе – это обивка дверей, третье – это сиденья.

Если панель и обивка – это в основном эстетические элементы, то сиденья должны сочетать эстетику с комфортом и безопасностью.

Уже упоминалось, что была разработана принципиально новая конструкция сидений в связи с необходимостью замены импортных кокосовых очёсов на пенополиуретан. Задача была не из простых.

Комфорт посадки человека на сиденьях зависит от удельных давлений на отдельные участки тела, соприкасающиеся с сиденьем.

Пришлось научиться измерять величины этих давлений и менять их при необходимости.

При этом сиденья "семёрки" решили сделать высокими. И без подголовников, чем ещё больше подчеркнуть "люксовость" автомобиля. В итоге получились элегантные и удобные сиденья, которые популярны до сих пор.

Однако, несмотря на все наши усилия, не удалось принципиально улучшить посадку водителя, которая нам досталась от ФИАТа. Посадка была приемлема для невысоких людей, и её улучшение требовало серьезных изменений в компоновке автомобиля.

Ограничились увеличением хода салазок на 30 мм. А принципиально изменить посадку удалось только на "восьмом" автомобиле. Этого нельзя не заметить при пересадке с одного автомобиля на другой.

При разработке "пятого" семейства было принято ещё одно достаточно революционное решение – исключение заводной рукоятки из комплекта возимого инструмента.

Причин, подтолкнувших к этому решению, было две: первая – надо было экономить чёрный прокат, вторая – на "восьмёрке" всё равно её быть не может, поскольку двигатель расположен поперёк.

Поэтому заводную рукоятку исключили. Представляете, что тут поднялось! В родном отечестве, и без заводной рукоятки!

Завод засыпали письмами... И началось…

Поскольку радиаторы были унифицированы, то в нижнем бачке радиатора сохранилось отверстие для заводной рукоятки. Многие умельцы, решив, что отверстие в бампере просто забыли сделать на заводе, начали сверлить в нём отверстие под рукоятку.

После этого оказалось, что на заводе "забыли" поставить и храповик! А в учебнике шофера III класса написано, что перед запуском автомобиля стартером надо провернуть коленчатый вал рукояткой – для того, чтобы разогнать масло по системе смазки двигателя.

Заготовили стандартный ответ – двигатель наш хорошо запускается от ста­ртера даже при низких температурах и в рукоятке не нуждается. Неработающий стартер – это неисправность автомобиля. А неисправный автомобиль нельзя эксплуатировать. Постепенно все успокоились.

Разработка "универсала" ВАЗ-2104 происходила достаточно спокойно по дороге, протоптанной "пятёркой" и "семёркой". "Четвёрка" шла с двухлетним разрывом по отношению к "семёрке", которая имела аналогичный разрыв с "пятёркой". В таком порядке они и встали на конвейер соответственно в 1980, 1982 и 1984 гг.

"Четвёрка" была по передней части кузова унифицирована с 2105, крыша сохранилась от 2102, а проём двери задка и дверь были изменены в связи с изменением задних фонарей и боковины. При этом увеличились размеры стекла в двери задка, были организованы обогрев, омыв и очистка стекла двери задка.

Предусматривался выпуск автомобиля в двух вариантах: упрощенный и "люксовый". В первом случае устанавливался интерьер, унифицированный с "пятёркой", во втором – с "семёркой".

Поскольку технология сборки кузова автомобиля 2104 сохранилась такой же, как и 2102, то и выпуск его остался на уровне 40 тысяч в год, что было недостаточно. До появления переднеприводных хэтчбеков ВАЗ-2104 всегда был самым дефицитным автомобилем. Особенности технологии заключались в том, что сварка кузова "четвёрки" происходила не на автоматизированной линии 2105/07, а на отдельном кондукторе вне линии.

Следует отметить, что несмотря на то, что это была только вторая серьёзная самостоятельная работа совсем еще молодого и полностью ещё неукомплектованного коллектива УГК, а также технологов производства завода, сроки её реализации были впечатляющими даже по сегодняшним временам.

Решение по модернизации было принято в июне 1976 года, а уже в сентябре были подготовлены и техническое задание, и макет внешней формы и интерьера. А в декабре 1977 года был собран первый опытный образец.

Первый автомобиль ВАЗ-2105 сошёл с главного конвейера в 1980 году, то есть всего через четыре года после начала разработки. А ещё говорят, что у нас в стране был застой!

Конечно, в этих условиях не обходилось без казусов, которые начались уже со сборки первого образца ВАЗ-2105.

Технология изготовления первого образца была, конечно, "молотковой". Когда мы его собрали, образец выглядел так, будто его кто-то пожевал и вы­плюнул. А как раз в это время началась подготовка постановления ЦК КПСС и Совета Министров по организации производства семейства автомобилей ВАЗ-2105, -2107 и -2104.

Мы ждали приезда первых гостей. И кто-то нам подсказал, что на спецавтоцентре появилась югославская шпаклёвка, которая делает чудеса.

Добыли, отшпаклевали, покрасили автомобиль в белый цвет. Стало значительно лучше, можно было показывать.

Поставили образец 2105 в Центре стиля, ждём. Приезжает помощник Предсовмина Никифоров. Я его встречаю, показываю автомобиль, рассказываю, предлагаю попробовать на ходу.

Cажусь за руль, и мы выезжаем с ним на трек. На улице зима, мороз минус 25^о. Поначалу всё было хорошо, всё нравится. Вдруг слышу, как что-то начинает потрескивать. Не могу понять, что случилось.

Останавливаю автомобиль, чтобы рассказать о треке, об испытаниях, которые мы на нём ведем, а сам смотрю – что всё же трещит?

Наконец, понимаю, что трещит шпаклёвка. Перепад температур между тёплым ещё металлом и остывающей на морозе шпаклёвкой делает свое дело.

Быстро посадил гостя в автомобиль, привёз его обратно в корпус, попрощался. И только захлопнул дверь автомобиля, как огромный кусок шпаклёвки отвалился и упал на пол. Пошутили, разошлись. Всё осталось между нами.

К марту была изготовлена серия образцов 2105 и 2107, которую уже можно было показывать всем. Повезли их в Москву.

Был намечен показ новых автомобилей руководству страны, в том числе автомобилей ВАЗ-2105 и 2107. Автомобили поставили в НАМИ и ждём, когда же будут назначены смотрины. Проходит день за днём, а время и дату всё не называют.

Естественно, ежедневно ходим вокруг машин, протираем, проверяем – вроде всё в порядке.

К концу второй недели поздно вечером звонок: быть завтра утром в НАМИ к 8.00. В 9.00 приедет А.Н.Косыгин для осмотра автомобилей.

Ровно в восемь утра я в НАМИ. А мне сотрудники НАМИ говорят, что пытались выгнать автомобили на площадку заранее. Открыли водительскую дверь "семёрки", а теперь она больше не закрывается.

Что делать? А по рации сообщили, что Косыгин уже выехал к нам. То есть, времени у нас – максимум минут сорок.

Быстро загоняю машину в бокс. Просить слесаря бесполезно – машина новая, никто её не знает. Придётся всё делать самому! Попросил только: "Дайте инструмент!". Дали.

Быстро снимаю обивку, разбираю замок. Причина оказалась пустяковой – соскочила пружинка. Ставлю её на место, закрепляю обивку и выгоняю машину на площадку.

Успел! Буквально в эту же минуту подъехал ЗИЛ, из которого вышел Косыгин и сразу напра­вился к нам. Поздоровался, подошел к ВАЗ-2107, открыл водительскую (ту самую!) дверь, сел в машину.

Она ему понравилась, он даже высказался за то, чтобы ставить её на произ­водство без ВАЗ-2105. Осторожно объясняю, что эта машина – "люкс", а ВАЗ-2105 – более дешёвая, поэтому надо на одной "нитке" ставить обе модели. С этим Алексей Николаевич согласился.

После этого участвующий в показе В.Н.Поляков продолжил показ других экспонатов.

И только тут я смог вздохнуть облегчённо – подобная "мелочь" могла круто изменить судьбу машины (и не только машины!).

Вечером Косыгин подписал подготовленное нами "Постановление правительства о постановке на производство нового семейства автомобилей".

В целом, считаю, что это семейство нам удалось и сыграло свою роль до 90-х гг. включительно. И сегодня продолжает работать в странах СНГ.

Люди ведь всегда хотят приобрести новое, чего ни у кого нет. И автомобили "пятого" семейства были таковыми до тех пор, пока не пошли "восьмёрки", "девятки", "десятки" – а это уже была середина 80-х гг.

Эти пять лет нужно было продержаться на рынке. Я не имею в виду российский рынок, я имею в виду рынок внешний.

Считаю, что если бы нам удалось поставить это семейство на поток в 1978 году, то оно ещё больше сыграло бы свою роль.

Когда в 78-м у нас уже был опытный образец "пятёрки", я поехал в Брюссель на презентацию "Нивы". И, посмотрев на всё разнообразие представленных автомобилей, сразу понял, как не хватает здесь наших "пятёрок". Все вокруг были очень похожи на них, из той же семьи.

Мы уже тогда отставали, но не намного. И когда автомобиль в 80-м году вышел, то два года – это был уже срок.

Несмотря на то, что таких автомобилей было уже много, "пятёрка" всё же была на своем месте.

Но всё было не напрасно. На ВАЗ-2105 нам удалось загодя решить со смежниками ряд вопросов, без которых мы к "Самаре" ещё долго подступить не могли бы.

В частности, плоскозубчатый ремень, гидрокорректор фар, блок-фары, мо­нтажный блок, цельноформованный потолок, цельноформованная шумоизоляция салона. Все эти конструкции затем органично, как уже решённые, во­шли в наши следующие модели ВАЗ-2108 и ВАЗ-2109.

Ю.Туровский, конструктор. В конце 1979 года началось освоение сбо­р­ки автомобилей ВАЗ-2105 на конвейере. Дело шло достаточно тяжёло. То одно было не готово, то другое, взамен только что решённых проблем всюду возникали новые.

У М.Фаршатова ежедневно проходили два совещания (одно – утром в кабинете рядом с конвейером, другое – в 6 вечера в цехе 46), на которых рассматривались проблемы запуска и принимались оперативные решения.

Были проблемы и по электрике, домой приходил поздно.

Но однажды случилось и вовсе неожиданное: ночью позвонили домой из цеха 46 и прислали машину – несколько собранных днём автомобилей 2105 сами по себе включали и выключали фары, фароочистители.

Стали разбираться, в чём же дело. Оказалось, что вечером автомобили обкатывали на треке, а потом помыли. Вода попала в монтажный блок, постепенно началось электролитическое перемыкание дорожек плат, вот реле и на­чали включаться.

Утром до совещания успели обсудить проблему у себя, поняли причины. А на совещании уже были приняты конкретные решения и начались для нас горячие сутки.

Разработали технологию доработки, вместе с УЛИР подобрали материалы, вызвали бригаду рабочих с псковского завода-изготовителя и организовали в ПТО участок доработки.

Блоки разбирали, платы покрывали полиуретановым лаком и вновь собирали с герметиком. Эффект это дало, дефекты прекратились.

Но тут – новая напасть, и опять с монтажным блоком. Утром вызывают в цех 46 и показывают несколько недавно собранных автомобилей – корпус блока лопнул, и он висит на проводах!

На сей раз в Псков пришлось отправляться самому вместе с опытным специалистом УЛИР по полимерам В.Яхненко.

Уже через час после прибытия на завод причина стала ясна: нарушение технологии литья оператором и наладчиком. Встретились с директором. В те­чение двух дней добились нормального качества деталей.

Вспоминается, что в разгар этих событий, когда проблемы казались нерешаемыми вообще, мой шеф как бы в раздумье произнёс: "А что если при­остановить сборку автомобилей, пока завод не доработает блок?".

Это предложение я и "выдал" на утреннем совещании у Фаршатова. Эффект был оглушительным.

Сначала воцарилась какая-то испуганная тишина, только слышался перестук движущегося конвейера. Обежал глазами собравшихся, встретил суровые взгляды главного конструктора и ряда других руководителей.

Технический директор, наклонив голову, молча сверлил меня глазами. И вдруг сказал: "Так, совещание окончено". Все загалдели (многие еще не до­­ложились), встали и начали выходить.

"А Вы – останьтесь", – это мне. Марат Нугуманович вышел из-за стола, сел рядом со мной, посмотрел мне в глаза и сказал:

– Сынок, что ж ты мне всю обедню испортил? Ведь тут многие, докладывая, только и ждали, чтобы я сказал что-то в этом роде! Но ведь автомобиль тогда вообще никогда не появится! Однако ты духом не падай. Я окажу любую поддержку, подключим любые силы, только приведи блок в приемлемое состояние, неделю-две мы уж потерпим.

Этот урок я запомнил на всю жизнь. А блок мы, конечно, довели и конвейер не только не остановился, но и продолжал набирать темп.

Освоение других моделей семейства тоже проходило интересно, но без особых проблем, которые оставили бы в памяти заметный след.

Вспоминая те годы, не перестаёшь удивляться, что с момента начала разработки до сборки первого товарного автомобиля прошло менее 5 лет. Были разработаны и освоены ряд новых для промышленности страны изделий эле­к­трооборудования (например блок-фары, монтажный блок). Мы видели, что ли­дерство в технике и объёмах производства мы удерживаем, опыт проектирования и конструкторские силы растут.

Н.Побережный, испытатель.

Моё начало работы сов­пало с началом разработки новых тогда автомобилей се­мейства ВАЗ-2105. Здесь впервые бы­ли при­менены новые тогда прогрессивные решения:

– отечественный галогенный свет в головном осве­ще­нии автомобиля;

– блок-фары вместо традиционных тогда отдельно фар и подфарников;

– единые задние фонари с печатными платами;

– гидравлический корректор фар;

– использование единого потолочного плафона освещения салона.

Блок-фары традиционно было решено осваивать на заводе "Автопал" в г. Новый Йичин (Чехословакия), а также на российском заводе "Красный Ок­тябрь" в г. Киржач на Владимирщине.

Первыми были разработаны блок-фары на заводе "Автопал". А вот для разработки и производства изделий в Киржаче потребовалась закупка лицензий у фирмы "Сибие" (Франция) – как на фару, так и на корректор.

Вместе с лицензией для киржачского завода было закуплено и техно­ло­ги­ческое, и светоизмерительное оборудование.

Это было настоящим технологическим прорывом и позволило без дополнительных валютных затрат освоить впоследствии блок-фару на следующую мо­дель – ВАЗ-2108.

Лицензия и технологическое оборудование на гидрокорректор фар были размещены на заводе-спутнике ВАЗа – ДААЗ, г. Димитровград.

На этом же заводе по лицензии фирмы "Альтиссимо" (Италия) были осво­ены и задние фонари для автомобилей ВАЗ-2105, -2107 и -2104, причём все они были разными.

В 1980 году автомобиль ВАЗ-2105 пошёл по главному конвейеру.

К.Кукушкин, испытатель. Какое-нибудь новшество можно быстро внед­рить на одном-двух экземплярах. А если счёт на тысячи? Много времени проходит, пока новинка займёт нужное место в технологической цепочке.

Но бывают и исключения. Расскажу историю с передними дверями автомобиля ВАЗ-2105 – первой крупной модернизации, которая коснулась и наружного вида автомобиля, и его "внутренностей".

На дверях исчезли форточки, опускное стекло увеличилось в размерах и весе, что привело к изменению запасовки тросика стеклоподъёмника.

Вот тут-то и начались "головные боли". После 2–3 тыс. км булыжника вну­тренняя панель дверей, на которую крепились 2 натяжных ролика и тяжёлые кронштейны, выламывалась по периметру.

Машина уже идёт по конвейеру, а решения приемлемого всё нет. Начальник бюро доводки кузова Е.Бургомистренко предложил мне над этой проблемой подумать. У нас в подобных случаях требуют решать вопросы непременно "малой кровью" – ничего не переделывать (штампы-то готовы!), но проблему снять!

Поэтому мало-мальски приемлемые идеи приходилось сначала "переваривать" в уме и, чтобы доказать конструкторам и администрации, воплощать в металле. То есть, изготавливать действующие макеты.

Которых я и изготовил целых 5 вариантов и представил на суд "обще­ственности" – Г.Мирзоева, конструкторов и испытателей.

Пятый вариант, оставленный мною на "десерт", был принят единогласно: дверь легче на 100 г, стеклоподъёмник работает нормально.

А решение было ну очень простым. Один натяжной ролик я перенёс на усилитель наружной панели (как в "копейке"), а кронштейн выбросил.

На его месте вырезал технологическое окно. Этот вариант до сих пор используется на 05 и 07 машинах.

Мирзоев: "Дверь (пятый вариант) – в мою машину! К Фаршатову!".

Техническому директору дверь была показана в пятницу, а уже в понеде­льник на конвейере стали внедрять новинку, поначалу вручную. Что ж, завидная оперативность!

Мытарства с передней дверью "пятёрки" не ограничились стекло­подъём­ником. Были и ещё казусы.

По требованиям блокировка дверного замка должна противостоять наг­ру­з­­ке на наружную ручку двери в 70 кг. Но... При нагружении тяга блокировки рассоединялась с замком и дверь невозможно было снаружи открыть, даже разбло­кировав замок – не было связи.

Много вариантов было опробовано и отвергнуто. Однажды на совещании Главный предложил вариант фиксации по принципу, используемому в 01-й ма­шине – тяга с шариком на одном конце, а на другом – резьба для регулировки длины.

Никто из участников совещания не произнёс ни слова – ни за, ни против. Я случайно присутствовал на совещании (принес макет двери) и сказал, что такое соединение не выдержит 70 кг – шарик будет выскакивать из пластмассового гнезда.

Главный возражению удивился, но всё же попросил сделать макет по его предложению.

Сделал. Замок взвели, заблокировали, нажали на наружную ручку и... шарик тяги тут же выскочил из гнезда.

– Всё, всё! Своё предложение снимаю! – сказал Главный.

Больше было бы споров, возражений на всех ступеньках, конструкции наших автомобилей были бы более просты, надёжны и красивы.

В.Крутов, испытатель.

Запомнился из всей этой эпопеи один прелюбопытный факт. "Семёрка" уже вовсю шла по конвейеру, как вдруг от потребителей волной пошли жало­бы на повы­шенный рас­ход топлива.

Это отмечалось, кстати, и на испытаниях, в том числе и на при­ёмочных, межведомственных. Но тогда всё списали на двигатель 1,5 л (на "пятёрке" стоял 1,3-литровый мотор, ни­каких нареканий в плане расхода топлива у владельцев не вызывавший).

Но массовые жалобы требовали немедленного реагирования. Нашей группе, работавшей тогда в динамометрической камере УГК, и поручили в этом досконально разобраться.

Для начала нужно было исключить влияние двигателя.

Сделали это очень просто – на один из автомобилей ВАЗ-2107 установили "пятый" двигатель.

Провели на дороге несколько сравнительных заездов с "чистой" "пятёркой", которые подтвердили: на 2107 расход топлива выше.

Чтобы вообще отбросить всяческие сомнения, поменяли местами двигатели, исключив тем самым влияние конкретного автомобиля. Всё в точности повторилось. Налицо была закономерность. Но какая?

Самое интересное, что наблюдалось это только на дороге, в реальных условиях. На барабанах динкамеры всё выглядело наилучшим образом.

Назревала настойчивая мысль – не кроется ли дело в аэродинамике? Но для ответа на этот вопрос надо было ехать на динамометрическую дорогу дми­тровского автополигона.

И такая командировка была срочно организована. Подготовились основательно, оборудовав "универсал" ВАЗ-2102 настоящей метеостанцией – для чи­стоты сравнительных заездов нужна была безветренная погода.

Наклеили на обе машины (05 и 07) массу тоненьких ниточек для визуального наблюдения аэродинамических потоков и завихрений.

Работали тщательно и дотошно, проведя на полигоне чуть ли не месяц. В подробности вдаваться не буду, скажу сразу о том, что удалось выяснить.

Основной причиной оказалась упомянутая выше облицовка радиатора "а ля Мерседес" вкупе с изменённым из-за неё капотом. Это вроде бы незначительное и чисто декоративное нововведение настолько поменяло в худшую сторону картину обтекания передка, что аэродинамическое сопротивление су­щественно возросло. Что и привело к увеличению расхода топлива.

Нами были даны соответствующие рекомендации по доработке передка ВАЗ-2107, которые, увы, были оставлены без внимания – автомобиль уже вовсю выпускался.

Глубинные же причины происшедшего крылись в том, что в те времена ещё не было продувок в аэродинамической трубе. Сейчас бы такого просто не могло случиться.

Нельзя не упомянуть и ещё об одном любопытном казусе, связанном тоже с "семёркой".

После правительственного показа, о котором шла речь выше и на котором ВАЗ-2107 руководству страны очень понравился, на завод по­ступил срочный заказ на один такой автомобиль от самого Леонида Ильича (не то для него самого, не то для кого-то из членов семьи, сейчас уже установить трудно).

Что делать? Выставочные образцы нового семейства были по сути полумакетами, которые для настоящей, серьёзной эксплуатации (тем бо­лее на таком уровне) предоставлять было никак нельзя.

Ни о каком серийном производстве этих автомобилей, естественно, и речи ещё не шло. Но такие заказы надо было однозначно выполнять, никакие объяснения и оправдания не помогли бы – такое уж было время.

Вышли из положения очень просто. Взяли серийную "шестёрку" и в срочнейшем порядке (работы были по-настоящему авральными) установили на неё "седьмую" облицовку радиатора и доработанный капот. Без подгонки, конечно, не обошлось, но конечный результат получился впо­л­не приличным.

Фары, правда, пришлось оставить как есть – от 2106. И боковые мо­л­динги, и задние фонари тоже были "родными" – "шестыми". Да ещё поставили передние "седьмые" сиденья с высокими спинками.

На заводе метко прозвали этот гибрид "полседьмого". Но, так или иначе, "правительственный" заказ был выполнен в срок.

Уже упоминалось, что семейство автомобилей ВАЗ-2105, -2107 и -2104 получило золотую медаль ВДНХ – честь, которой по тем временам удостаивались немногие.

6-миллионным автомобилем ВАЗа в марте 1981 года стал, ко­нечно, ВАЗ-2105. А "семёрка" такой чести удостоилась даже дважды – в августе 1982 года (7-миллионник) и январе 1984 года – 8-миллионник!

Г.Мирзоев. А теперь поговорим ещё об одной важной вещи – о проблемах экспорта вазовских автомобилей за рубеж. С 1971 года автомобили ВАЗ пошли на экспорт, в том числе и в страны, платившие за них свободно конвертируемой валютой (СКВ).

В те времена внешняя торговля была монополией государства, а СКВ была стране очень нужна, поэтому её руководство внимательно следило за состоянием экспорта.

Экспорт автомобилей тогда составлял более 60% всего экспорта продукции отрасли машиностроения. Причём 80% этих автомобилей составляли ав­томобили ВАЗ.

Именно тогда мы впервые столкнулись с рыночными отношениями и попытались их понять. Думаю, что это ощутимо помогло нам впоследствии войти в российский рынок с меньшими потерями по сравнению с другими автозаводами страны.

В первые годы экспорт развивался достаточно быстро, и к 1976 году достиг 88 тысяч автомобилей в год.

Спрос на автомобили был хорошим, и уровень продаж зависел в основном от наличия как сети продавцов, так и сети технического обслуживания.

Выход на рынок полноприводной "Нивы" поднял уровень продаж до 118 тыс. автомобилей в год.

Освоение семейства 2105/07/04 позволило данный уровень поддержать (это хо­рошо видно на прилагаемом графике экспорта автомобилей ВАЗ в 1971-88 гг.).

На указанном графике видны и довольно крупные провалы в продажах автомобилей, что свидетельствует об опоздании освоения новой модели.

И вообще – анализ продаж автомобилей ВАЗ за СКВ показывает, что для сохранения уровня продаж, не говоря уже о его росте, требуется регулярное обновление модельного ряда автомобилей, предлагаемого потребителю.

Для условий ВАЗа оптимальный вариант должен был выглядеть таким образом: смена базовой модели на каждой технологической цепочке происходит раз в 15 лет, с одной модернизацией в процессе производства.

То есть, завод каждые 5 лет предлагает новую базовую модель, а промежутки между ними заполняются модификациями этих базовых моделей.

Эта концепция была принята как основа. Был сделан прогноз, который до­статочно хорошо подтвердился до конца 80-х гг.

Однако дальнейшие события, происшедшие у нас в стране, помешали осуществлению этой программы.

А жаль. Это и сегодня осталось актуальным, но уже для выживания завода вообще.

Рождение переднего привода



казать, что принципиально новый переднеприводный автомобиль ВАЗ-2108 рождался нелегко, значит не сказать ничего. Он рождался в муках. И виной тому не только технические трудности, коих, конечно, хватало с избытком.

Главное заключалось в другом. Руководство Минавтопрома (и не то­лько оно) никак не могло решиться на столь крутой поворот. Хотя министром в то время был бывший вазовец В.Поляков, за плечами которого уже был гигантский проект ФИАТ-ВАЗ, но даже ему было ох как непросто принять соответствующее решение. Дело новое, риск – огромный. А вдруг провал?

Г.Мирзоев. В истории создания автомобильной промышленности Советского Союза была одна характерная особенность. Новые заводы, как правило, строились с помощью какой-то иностранной автомобильной фирмы под производство мо­дели, уже выпускаемой этой фирмой и хорошо себя зарекомендовавшей: ЗИС, ГАЗ, МЗМА (АЗЛК), ВАЗ.

При недостатке опытных квалифицированных кадров и отсутствии развитой инфраструктуры поставщиков это себя оправдывало: минимальный риск и достаточно высокий технический уровень. Хотя, конечно, заведомо закладывало отставание на 7–10 лет от уровня автомобилей конкурентов. К началу вы­­пуска новой модели в Союзе инофирма этот автомобиль с производства у себя, как правило, уже снимала.

К концу 70-х гг. совершенно чётко обозначилась тенденция перехода легковых автомобилей на передний привод. Постановка на производство переднеприводного автомобиля требовала нового оборудования практически для всех основных агрегатов. И это при том, что оборудование на ВАЗе не отработало ещё и 10 лет и по отечественным меркам было чуть ли не новейшим.

На других автозаводах страны ему было за тридцать, и ставить вопрос о постановке переднеприводного автомобиля на ВАЗе казалось некорректным.

Прослышав про наши сомнения, приехали представители ФИАТа и предложили свои услуги по разработке нового заднеприводного автомобиля на су­­ществующих агрегатах (аналогичный проект "Полонез" ФИАТ завершал в По­ль­ше на агрегатах ФИАТ-125). Сотрудничать же с нами по новому переднеприводному автомобилю они отказались.

Неожиданную и весомую поддержку в плане постановки переднеприводного автомобиля на производство мы получили от технического директора АВТОВАЗа М.Фаршатова.

Расчёт у него был вполне логичным. К моменту постановки на производство нового автомобиля действующее оборудование отработает уже 15 лет.

Замена на новую модель может произойти только на одной из трёх технологических цепочек. Если ставить на производство новые базовые автомобили каждые 5 лет, то оборудование на последней цепочке должно будет отработать более 25 лет.

В практике мирового автостроения оптимальный срок службы оборудования – 20 лет. Дальше теряются точность, производительность, качество, растут затраты на ремонт. В конце концов в результате долгих дебатов позиция ставить на производство именно переднеприводный автомобиль победила.

31 декабря 1978 года был собран первый опытный образец автомобиля ВАЗ-2108. Он имел множество прогрессивных решений: поперечное располо­жение двигателя, независимая подвеска всех колёс, реечное рулевое уп­ра­в­ление, передние дисковые тормоза с плавающей скобой, отрицательное плечо обката, большое количество электроники, двери и капот из алюминия, пластмассовые бамперы, панель приборов и интерьер из цельноформованных деталей и т.д.

Теперь необходимо было решить вопросы создания в СССР производства всего этого – от материалов до готовых изделий.

И повезли мы один из образцов в Москву на своеобразные испытания – "показы" членам ЦК и правительства.

Свою миссию он выполнил – в середине 1979 года появилось постановле­ние ЦК и Совмина об организации производства переднеприводных автомобилей на ВАЗе. В УГК началось изготовление серии образцов.

Следующий вопрос, который вызвал не меньше споров, был – как делать? Начиная от "всё делать самим" и до покупки очередного автомобиля у зарубежного производителя.

В первом случае был большой риск – как конструктивный, так и технологический. Во втором же случае мы были обречены на покупку не совсем свежего товара – ведь продавать будет конкурент, причём из уже имеющегося в производстве.

Решение было компромиссным: разработка автомобиля ведется нами, но приглашаются две зарубежные фирмы – своего рода консультанты по конструкции и технологии; покупаются лицензии и осваивается производство ряда агрегатов (которые за рубежом являются для производителя автомобилей по­купными изделиями).

На "восьмёрку" было закуплено более 20 лицензий у фирм, специа­ли­зи­рующихся на производстве этих изделий, в том числе – реечное рулевое уп­ра­вление, сцепление, передние дисковые тормоза, подвеска МакФерсон, за­м­­ки дверей и др.

В качестве консультанта по конструкции выбор остановился на фирме "Порше". И не случайно. Во-первых, она нам не конкурент (а мы ей – тем более). Во-вторых – это известная инжиниринговая фирма, которая выполняет заказы по разработке новых автомобилей для многих европейских, и не только европейских автомобильных фирм.

Но было ещё и в-третьих...

В 1975 году президент фирмы "Порше" Э.Фурманн встретился с В.По­ля­ковым, тогда уже министром автомобильной промышленности СССР. И в разговоре отметил, что немецкое государство причинило много бед Советскому Союзу, развязав вторую мировую войну, и что это необходимо каким-то образом компенсировать.

В результате родилось соглашение между ВАЗом и фирмой "Порше" под эгидой Госкомитета по науке и технике (ГКНТ) СССР.

Работа была рассчитана на три года – с 1976 по 1978 гг., по 500 тысяч дойчмарок в год. За этот период были разработаны и изготовлены: вариант автомобиля "Нива" с алюминиевыми навесными деталями; двигатель, работающий на бедных бензиновых смесях; ходовой макет модернизации автомобиля ВАЗ-2103 по интерьеру и экстерьеру.

В течение двух с половиной лет на "Порше" постоянно находилась группа наших специалистов, регулярно обновляющаяся, что позволяло "набраться ума" и двигателистам, и кузовщикам, и дизайнерам.

С выбором консультанта по технологии у наших технологов было однозначное мнение: иметь ФИАТ, поскольку там лучше нас разбирались в вазовской технологии, оборудовании, планировках.

Но, поскольку сам ФИАТ сотрудничать с нами по переднему приводу отказался, он предложил свою дочернюю фирму UTS, специализирующуюся на те­х­­нологических разработках.

В январе 1980 года был подписан контракт с фирмой "Порше", а летом того же года – с UTS. Появились в Европе три центра: Тольятти, Штутгарт и Турин, не считая фирм-лицензиаров, где смешанные коллективы вели разработку конструкции и технологии.

Была организована система обмена информацией и принятия согласованных решений. При этом окончательное утверждение всех решений происходило в Тольятти.

Контрактом была предусмотрена разработка только автомобиля ВАЗ-2108 – трёхдверного хэтчбека с двигателем 1,3 л, хотя ВАЗ практически паралле­льно вёл работы над всем семейством – и по пятидверному кузову для "девятки", и по двигателям 1,1 и 1,5 л.

Следует отметить, что несмотря на разбросанность точек, где шла разработка, различие в языках, инженерных школах и разного рода бытовые проблемы, работа шла слаженно и в хорошем темпе. И через три с половиной года была закончена, а ещё через год переднеприводный автомобиль стал со­бираться на конвейере.

Поскольку и конструктивно, и технологически "восьмёрка" принципиально от­личалась от "классики", а ставить на главный конвейер (на первую нитку, где собиралась "копейка") её надо было без снижения общего выпуска автомобилей, возникла необходимость создать в четвёртом проезде главного ко­р­пуса своеобразный "тренировочный" конвейер.

На нём отрабатывалась технология сборки, проходило обучение рабочих, уточнялись высоты конвейера. И только после того, как было достигнуто вре­мя выполнения операций, близкое к темпу главного конвейера, началось внедрение автомобиля в поток.

Вначале руководство проектом осуществлял технический директор АВТОВАЗа М.Фаршатов. Под его руководством была разработана стратегия этого проекта, заключены основные контракты. Но внезапная болезнь не позволила ему продолжать активную работу по руководству проектом. С лета 1980 года руководителем проекта был назначен В.Каданников, а заканчивал работу по проекту В.Акоев.

Первоначально предполагалось, что на первой нитке конвейера будут выпускаться только 3- и 5-дверные хэтчбеки. А сразу после постановки на про­из­водство "восьмёрок" и "девяток" будет освоена ещё одна технологическая цепочка агрегатов переднеприводного автомобиля – с тем, чтобы до конца 80-х гг. ещё на одной нитке конвейера освоить модель ВАЗ-2110, т.е. четырёхдверный седан на базе ВАЗ-2109.

Но... В середине 80-х гг. началась перестройка, и у государства уже не ока­залось ресурсов для осуществления этих планов. Стало ясно, что раньше 90-х гг. это произойти не может.

Однако строить в 90-х гг. новое производство для модели 10-летней дав­ности – нонсенс! Надо разрабатывать новую, благо время есть.

А что делать с готовым к производству седаном? Слегка подумав, нашли способ, как модернизировать уже работающую линию сварки ВАЗ-2108/09, что­бы можно было на ней варить не только кузова типа хэтчбек, но и седан.

Таким образом, семейство ВАЗ-2108/09 пополнилось ещё одной моделью – седаном, хотя он и получил индекс модификации ВАЗ-21099.

А у ВАЗ-2110 началась новая история, о ней рассказ отдельный.

А.Москалюк, конструктор.

Из конструкторской службы, пожалуй, только Г.Мирзоев и П.Прусов точно знают, как начинался проект 2108.

Мирзоев как главный конструктор постоянно поднимал во­прос по новой переднеприводной машине в Мин­автопро­ме, а Прусов, в то время начальник отдела перспективного проектирования и компоновки, был той "живой водой", которая постоянно подпитывала идею нового переднепри­водного автомобиля.

Собственно, переднеприводники делались в УГК с 1971 года.

Была подготовлена "микрушка" 1101, затем автомобильчик второй серии этого же особо малого класса (кажется, он обозначался "Z900"). Буквально накануне проекта 2108 был ещё один прототип 1101 с именем "Ладога", который был нацелен на внедрение на ЗАЗе.

Жизнь рассудила по-своему – первым переднеприводным автомобилем в СССР стал ВАЗ-2108.

А.Миллер, первоначально – ведущий конструктор по переднеприводным автомобилям, а позже – начальник бюро перспективного проектирования, был, пожалуй, прагматичным носителем идеи в массах.

Он занимался выбором параметров нового автомобиля, взаимодействовал с другими отделами (шасси, двигателя, кузова, электрооборудования), носил предлагаемые решения "наверх" к Прусову и Мирзоеву.

Организация в то время была намного меньше, чем сейчас, что помогало быстрее находить друг друга, неформально решать вопросы.

И Мирзоев, и Прусов, в то время "молодые" сорокалетние менеджеры, активно участвовали в проектной работе, доходя зачастую "до руды".

Мне, как молодому специалисту, в мае 1977 года было дано первое поручение: подготовить эскизную компоновку новой переднеприводной машины в масштабе 1:5.

Параметры (длина, ширина, высота, база) для этой компоновки были подготовлены А.Миллером и В.Мамоновым.

"Компоновочка" какое-то время фигурировала только в разговорах, но поз­же началась уже более серьёзная работа. И Миллер в жарких спорах согласовал основные размеры и характерные точки со всеми отделами – участниками разработки.

Стиль машины разрабатывали дизайнеры В.Пашко и В.Кряжев под руководством М.Демидовцева.

Где-то в июне или июле того же года из Германии с фирмы "Порше" вернулся В.Губа и привёз массу интересной информации и новейший опыт. Ему была поручена разработка внутреннего пространства (посадка водителя и па­с­­сажиров) в новом автомобиле.

Соответственно в Центре стиля был подготовлен посадочный макет, на ко­тором проверялись элементы посадки.

К осени 1977 года было подготовлено техническое задание (ТЗ) на автомобиль и началась процедура его отработки и согласования.

Одновременно полным ходом шла разработка документации и выдача её в экспериментальный цех для изготовления прототипов.

С середины 1978 года уже полным ходом шло изготовление узлов для прототипов.

Руководил процессом зам. главного конструктора Я.Непомнящий.

Первый прототип 2108 был изготовлен 31 декабря 1978 года. К сожалению, запустить двигатель перед Новым годом так и не удалось, поскольку была ошибка в проводке.

На другой день, т.е. 1 января 1979 года, по случаю новогодних праздников  и сорокаградусного мороза никаких работ не было, но уже 2 января все недоработки были устранены и машина "поехала".

За короткое время было сделано несколько прототипов. Мало кто знает, что по отношению к макету длина крыши на прототипах стала на 60 мм больше – увеличилось пространство для голов задних пассажиров.

Весь 1979 год шла работа с прототипами первой серии и готовилась документация на прототипы второй серии. Одновременно по инициативе В.По­лякова шли поиски партнёра по инжинирингу, который мог бы помочь в доводке и индустриализации машины.

До появления такого партнёра коллектив разработчиков "варился в собственном соку", что вызывало массу споров, в ходе которых рождались варианты самых фантастических решений.

Перед глазами были модели ВАЗа, включая "Ниву", "VW Golf" 1974 года и кое-какая информация по "FIAT Ritmo". Правда, ранее на ВАЗе была получена и информация, и образцы переднеприводных машин ФИАТ-127 и ФИАТ-128.

Вопросы пассивной безопасности только начинали учитываться при проектировании каркаса.

Так, первая серия 2108 имела короткие прямые лонжероны, "упиравшиеся" в щиток передка.

Снизу были пристроены совершенно фантастические "клыки" для крепления передней подвески.

Вторая серия прототипов 2108 уже имела "ниспадающий" лонжерон, повторяющий решение автомобиля "FIAT Ritmo".

Именно вторая серия автомобилей показывалась в Москве членам правительства и членам ЦК.

Эта операция проводилась под руководством Г.Мирзоева, а непо­сред­ст­венным исполнителем был начальник отдела испытаний Ю.Шишкин.

С этими же образцами начали знакомиться специалисты фирмы "Порше", которая была выбрана в качестве партнёра по доводке конструкции.

1980 год был фактически годом организационного перестроения проекта. Были подписаны контракты с ф. "Порше" в Германии и с ф. UTS в Италии.

Началась передача документации и прототипов. Постепенно, к осени 1980 года начали поступать встречные предложения "Порше".

Так на автомобиле 2108 появился передний лонжерон, уходящий в пороги пола (это решение было аналогично новейшей разработке для автомобиля "Опель Кадетт").

Появился рулевой механизм с центральными тягами, изменилась схема уп­равления коробкой передач.

Одновременно начали рассматриваться предложения по новым комплектующим, которые позже стали лицензионными (радиатор, карбюратор, стеклоподъёмники, замки дверей, стойки передней подвески, вакуумный усилитель и т.д.).

Постоянно, в полную мощность заработали рабочие совместные группы на полигоне Вайсзах ("Порше"), в Турине (на UTS) и в Тольятти. Рабочую группу на фирме "Порше" первоначально возглавлял Я.Непомнящий, позже ру­ководители менялись.

В 1981 году появились новые прототипы автомобилей 2108. Эта серия уже называлась "серией 100" (по правилам, принятым на "Порше").

Изготовление прототипов для "Порше" и испытания шли стремительно. Уже в 1983 году на прототипах серии 300 были успешно проведены приёмочные испытания автомобилей ВАЗ-2108.

Г.Чугунов, конструктор.

Сотрудничество с ф. Porsche делится на четыре фазы:

– 1975-80 гг.: модернизация автомобиля ВАЗ-2103 и ра­боты по автомобилю ВАЗ-2121;

– 1980-84 гг.: совместная работа над авт. ВАЗ-2108 во всех обла­стях, за исключением дизайна (проект "Гамма");

– 1987-91 гг.: работы над 16-клапанным двигателем 1,5 л и автомобилем ВАЗ-2110 (проект "Гамма-2");

– 1984-1991 гг.: работы над 3- и 4-цилиндровыми двигателями (соот­вет­ст­венно 1,1 и 1,3 л) для "Оки" и коробкой передач А-93, а также пяти­сту­пен­чатой коробкой с тросовым механизмом переключения.

Сотрудничество с Porsche по разработке конструкции нового переднеприводного автомобиля ВАЗ-2108 началось на втором этапе в 1980 году.

В январе 1980 года, сразу после новогодних праздников, на фирме появился тогдашний генеральный директор ВАЗа А.Житков в сопровождении глав­ного конструктора Г.Ми­р­зоева.

Целью визита являлось подписание контракта, который к тому времени был уже подготовлен.

Произошла их встре­ча с председателем правления фирмы Э.Фурманном, главным конструктором Г.Боттом и его заместителем г-ном Айбом – куратором будущего проекта. С целью конспирации данному проекту было присвоено наименование "Гамма".

В качестве третьей фирмы, занимающейся разработкой технологии, была при­влечена итальянская фирма UTS – технологическое отделение FIAT. Ру­ково­ди­телями проектов "Гамма" были назначены: со стороны ф. Porsche – г-н Райнер Срок, начальник отдела кузовов, а со стороны ВАЗа – Я.Непомнящий, зам. главного конструктора.

Первая вазовская делегация в составе Я.Непомнящего, А.Зиль­пе­р­та, Ю.Па­­шина, Е.Носенко и переводчика Г.Круне приехала на фи­р­му Porsche в конце апреля 1980 года.

Для совместной работы с Porsche на ВАЗе на базе кузова ВАЗ-21011 был изготовлен переднеприводный носитель на основе разработки конструкторов УГК, который доставили на фирму 17 апреля.

Весна, да и лето в Германии в том году выдались как никогда холодными. 25 апреля ещё лежал снег, что редкость даже для Среднего Поволжья. Вазо­в­цы рассказывали потом, что им всё лето пришлось подтапливать в доме печь.

Началась работа с конструкторами и испытателями Porsche. Она велась в основном по кузову, двигателю, коробке передач и ходовой части. Был изготовлен посадочный макет. Не обошлось, конечно, без сравнения с аналогами типа Opel Kadett и Ford Escort.

Одновременно проводилась технологическая проработка с упомянутой выше туринской фирмой UTS, где также находилась вазовская делегация технологов и конструкторов.

Позднее к разработке проекта подключились и другие фирмы, с которыми были заключены лицензионные соглашения по шасси: Lucas (Англия) – дисковый тормоз, вакуумный уси­литель тормозов; Zahnradfabrik (Германия) – реечный рулевой механизм, синхронизаторы коробки передач; Automotiv Prodax – сцепление; Wayassauto – стойки передней подвески; Hardy Spicer (Англия) – шарниры равных угловых скоростей. Чуть позже было заключено соглашение по балке задней подвески с ф. Volkswagen.

В связи с этим работали с указанными фирмами по приёмке документации, испытаниям образцов, подбору отечественных материалов, а впоследствии и по налаживанию производства.

Благодаря разработке конструкции указанных узлов была заложена основа так называемой платформы шасси переднеприводных автомобилей, которая затем была использована в качестве базы для семейства автомобилей ВАЗ-2110, а затем и ВАЗ-1118.

Из узлов тормозов, разработанных полностью своими силами, были: главный тормозной цилиндр увеличенного диаметра (20,64), регулятор давления задних тормозов, задние барабанные тормоза с колёсной ступицей.

Впервые была применена диагональная схема разделения тормозной системы с отрицательным плечом обката в передней подвеске. Эта система стала в то время почти стандартной для переднеприводных автомобилей.

Готовились к производству нового автомобиля и поставщики комплектующих изделий. Правительство нашей страны выделило этим заводам денежные средства на закупку нового оборудования.

Так, были закуплены лицензия и технологическое оборудование для производства новой бескамерной радиальной шины с металлокордом 165/70R13 для се­мейства автомобилей ВАЗ-2108.

Первоначально это оборудование предназначалось для Волжского шинного завода, но там не были готовы производственные корпуса для его установки. Поэтому оборудование было смонтировано на Нижнекамском шинном за­воде, где оно работает и по настоящее время.

Интересна история, связанная с этой лицензионной шиной. При её адаптации к дорожным условиям России она после доработки получила наименование EX-85.

Затем, когда уже началось производство автомобилей ВАЗ-2108 и часть из них пошла на экспорт, известная шинная фирма Michelin предъявила советскому Шинпрому претензию. Заключалась она в том, что данная фирма сумела "на вечные времена" запатентовать применение буквы "X" в обозначении ра­диальных шин.

Пришлось придумывать для шины такое буквенное обозначение, чтобы с наименьшими затратами перегравировать имевшиеся пресс-формы.

В результате модель шины стала называться БЛ-85. Шина получилась, в общем-то, довольно удачной. Позднее сюда добавилась также размерность 175/70R13. Её стали выпускать другие шинные заводы и она просуществовала в производстве почти 20 лет.

Для оперативного ведения работ на ВАЗе была также создана группа "Гамма". В общем, работы в "треугольнике" ВАЗ–Porsche–UTS велись весьма ин­тенсивно, происходил незамедлительный обмен информацией, образцами, да и делегациями.

Первая "тройственная" встреча произошла на фирме Por­sche в сентябре 1980 года. Приехали Г.Мирзоев с ВАЗа и В.Каданников с целой делегацией из Турина.

В субботу, 27 сентября, состоялся выезд на автомобилях в Шварцвальд – живописную горную местность, покрытую лесами. В составе колонны автомобилей были несколько Porsche и наш переднеприводный носитель. Эта поездка запомнилась, сохранились фотографии.

По приезде вазовской делегации на фирме сидели и работали до поздней ночи, составляли протоколы. В обиход вошло немецкое слово Forgang ("форганг"), обозначающее сообщение о результатах испытаний, изменениях в конструкции, технологии. Происходил тройной обмен этими документами.

Во время работы неминуемо завязывались и личные контакты со спе­ци­а­листами Porsche. Хотелось бы назвать некоторых, с кем мы контактировали, а иногда и ходили в гости.

В первую очередь – это курировавший вазовскую делегацию Петер Кротки (он по происхождению чех и хорошо говорил по-русски). Это и Срок, Айб, Штэле, Хикманн, Мартин, Браун, Липман, Шиттенхельм, Ширрмахер и другие.

Благодаря интенсивной и чётко налаженной работе удалось уже в конце 1984 года собрать первую опытно-промышленную партию автомобилей ВАЗ-2108. И вот тут не обошлось без сюрпризов.

Казалось бы, были проведены доводочные работы на большом количестве прототипов, но в период освоения выявился дефект "самоотворачивание гайки ступицы передних колёс".

Происходило это потому, что из-за имеющего зазора в шлицевых соединениях ступицы при попеременном движении передним и задним ходом нарушалось законтривание гайки и происходило ослабление затяжки.

Пришлось в срочном порядке вводить нанесение клея Loctyte ("локтайт") на шлицы и гайку, а впоследствии, как постоянное решение, вводить "спира­льность" шлиц на корпусе наружного шарнира для исключения зазора.

Это мероприятие было оперативно внедрено благодаря в том числе личному участию В.Акоева, бывшего тогда заместителем технического директора. И впоследствии узел передней ступицы с двухрядным шариковым подшипником ещё добавит конструкторам и испытателям немало головной боли.

Довольно много провозились с тросом привода сцепления, который не имел необходимой долговечности.

Пришлось переходить на гибкую оболочку, вводить покрытие троса пластиком, подбирать смазку, гасить передаваемый от силового агрегата шум, внедрять беззазорный привод. В итоге проблема была всё же решена.

В более позднее время (в конце 80-х гг.) на Западе ввели запрет на при­ме­нение асбеста во фрикционных изделиях. Пришлось срочно совместно с яро­славским институтом ВНИИАТИ разрабатывать и внедрять накладки сцепления и тормозов, не содержащие асбеста. За эту работу группа специалистов была удостоена премии АВТОВАЗа.

Надо отметить, что молодым специалистам, как работавшим в это время, так и вновь пришедшим, очень повезло. Им довелось принять непосредственное участие в интересной, живой работе – отработке конструкции и наладке производства нового автомобиля.

А теперь любопытно будет взглянуть на сотрудничество фирмы "По­р­ше" и ВАЗа глазами немецких специалистов. Как они, интересно, расценивают ту совместную работу?

Интересный доклад на эту тему сделал представитель ф. "Порше" г-н В.Гориссон на конференции АО АВТОВАЗ, состоявшейся 23-24 октября 1996 года.

Доклад г-на Гориссона

(печатается с сокращениями).

Уже 20 лет Porsche связан по разработкам с русской автомобильной фирмой АВТОВАЗ, которая за это время стала для нас существенным партнёром в бывшем СССР, а теперь – в России.

Несмотря на все политические различия и все экономические обстоя­тель­ства, это содружество между АВТОВАЗом и Porsche развилось в дос­тойное подражания внесение вклада многими личностями в доверительную связь между Востоком и Западом. Об истории, работах и некоторых особенностях я и хотел бы вам рассказать.

В середине 70-х гг. советское правительство приняло решение дать возможность фирме АВТОВАЗ развиться из чисто лицензионного предпри­ятия в совершенно самостоятельного, ориентированного на советский и евро­пейский ры­нок производителя автомобилей.

Это решение, а также тот факт, что Porsche является одним из крупнейших поставщиков технологии в авто­мобильную промышленность и что контакты Po­r­sche с советской индуст­рией существовали уже в 30-е гг., и способствовали сотруд­ничеству между АВТОВАЗом и Porsche.

Не следует забывать, что перед лицом политических, экономических и бюрократических трудностей потребовались усилия и воля выдающихся людей, чтобы это сотрудничество было успешным.

Здесь следовало бы осо­бенно назвать четыре имени: с российской стороны –  тогдашний генеральный дирек­тор АВТОВАЗа, а позже министр автомобильной промышленности В.По­ляков, и с немецкой стороны – доктор Эрнст Фурманн, в своё время председатель правления ф. Porsche.

Оба явились инициаторами связи между АВТОВА­Зом и Porsche и тем самым открыли – как оказалось позже – настоящее окно на Запад для российской автомобильной промышленности.

Оперативному осуществлению работ способствовали также Г.Мирзоев, гла­в­­ный конструктор АВТОВАЗа и Хорст Мархарт, сегодняшний член правления фирмы Porsche, отвечающий за разработки и исследования.

Сотрудничество АВТОВАЗ-Porsche можно разделить на 4 различных фа­зы.

Начало, в период с 1975 по 1980 гг. Это, прежде всего, предложение по мо­дернизации "Лады" (автомобиля по лицензии FIAT) и "Нивы".

Затем, во 2-й фазе в 1980-84 гг. последовала совместная разработка модели 2108 "Самара".

Третья фаза – 1987-91 гг. – преимущественно работы над 16-клапан­ным двигателем рабочим объёмом 1,5 л и автомобилем "Гамма-2" (2110).

В пос­ледней фазе 1989-91 гг. –  разработка небольших 3- и 4-цилиндровых дви­гателей для автомобиля "Ока".

По первым работам речь шла в первую очередь о модернизации "Лады", но также и об обучении, испытаниях, а также о представлении тенденций развития автомобилей.

В период 1980-84 гг. состоялся большой проект "Гамма-1" – разработка автомобиля ВАЗ-2108. Porsche был представлен во всех сферах этой раз­­работки, кроме дизайна.

В качестве примера интенсивного и удачного сотрудничества я позже остановлюсь на этом проекте более подробно.

Третья фаза, названная "Гамма-2", имела основной целью доведение 16-кла­панного двигателя 2112 до высокого технического уровня. Этот двигатель был предусмотрен для установки на автомобиль семейства 2110.

Разработка по автомобилю "Ока" касалась двигателей: как 3-цилиндрового, так и современного 4-цилиндрового объёмом 1,1 л.

Затем для этого двигателя была разработана 5-ступенчатая КП с тросовым приводом. Эти проекты, к сожалению, не были доведены до конца из-за финан­совых затрудне­ний.

Теперь позвольте более подробно остановиться на разработке "Самары".

Если первая фаза сотрудничества ещё проходила под знаком знакомства и изучения друг друга, то в 10 раз больший по объёму проект "Гамма-1" по разработке "Самары" стал уже напряжённой работой для обеих сторон.

Проект "Самара", преемник "Лады", был уже частично в разработке инженеров АВТОВАЗа, когда мы к нему подключились. Речь шла о том, чтобы сов­местно поднять этот автомобиль до высочайшего западного уровня.

Это требование ещё усложнялось специфическими требованиями советского рынка, как например: надёжность при эксплуатации в тяжёлых дорожных усло­виях или учёт экстремальных климатических перепадов в СССР.

Автомобиль в целом требовал серьёзной доработки в отношении функционирования и выполне­ния законодательств. Следует отметить, что все эти проблемы решались с при­менением сравнительно простой техники.

Хотя порой выполнить требования нашего партнёра было очень трудно.

По сравнению с тогдашним западноевропейским и американским окружением, по­желания русского заказчика часто действовали на нас как слишком чрезмерные, и требовалось много переговоров для выяснения возможностей.

Это была типичная ситуация, на которую наталкиваются при конструкторских работах для прежних лицензиатов, которые на практике ещё не набрали должного опыта.

Но здесь было особенно трудно: мы всё же столкнулись при нашем парт­нёрстве со многими, в теоретическом плане первоклассно образованными ин­женерами. Таким образом, постоянно проводились длительные дискуссии по технической стороне дела, которые на Западе не имеют такого высокого уров­ня.

К тому же, при всём принципиальном доверии, которое к тому времени уже возникло, всё же добавлялось экономическо-политическое различие: здесь – Во­сток, там – Запад.

Всё вместе взятое приводило также к тому, что оформление протоколов наших переговоров часто стоило целых ночей.

Если же оставить процедуру в стороне, то не было более сердечных и, прежде всего, более надёжных партне­ров, чем инженеры АВТОВАЗа. В то время были заложены основы для глубоких человеческих отношений, которые вопреки всем границам, полити­ческим, штатским и прочим препятствиям, имеют место до сегодняшних дней.

В рамках такого короткого доклада я вынужден отказаться от подробного изложения технических вопросов. Однако я хотел бы остановиться на специ­фике нашего сотрудничества: испытаниях авт. ВАЗ-2108 ("Самара").

Porsche имеет в Вайсзахе испытательный полигон, который в эти годы получил статус эталонного в автомобильной промышленности.

Решающим для этого была сеть хорошо выстроенных и разумно скомбинированных до­полнительных испытательных дорог, а также проведение многих ре­сурсных испытаний для сторонних заказчиков. Короче: полученные результаты и опыт испытаний были повсюду сопоставимы.

Разработка автомобиля для советского рынка опрокинула, однако, запад­но­европейские стандарты. Так, очень удачные и долговечные западные автомобили при ресурсных испытаниях в ужесто­чённых условиях в сравнении с "Самарами" уже после короткого пробега имели катастрофические дефекты.

Из-за высокой доли плохих дорог, которую необходимо было учитывать, имелось неоднократно больше так называемых суммарных повреждений из-за вертикальных сил, чем в Западной Европе. Выдержать эти нагрузки удалось принятием множества мер – например, улучшением работы подвески или уси­лением каркаса кузова.

Между тем фирма АВТОВАЗ имеет свой собственный замечательный полигон, в который влился большой опыт из Вайсзаха. Наш опыт показал, что является неизбежным проводить дорожные ресурсные испытания и общие ис­пы­тания автомобилей (как зимние так и летние) в тех странах, которые отно­сятся к основным регионам сбыта.

В случае "Самары" это был СССР. АВТОВАЗ также был за проведение интенсивных испытаний в собственной стране. Поэтому в Тольятти и Дмитрове были проведены 4 жёстких пробега по булыжни­ку по 12000 км.

К этому добавились три ресурсных пробега по 80000 км на полигоне НАМИ под Москвой, а также три горных испытания (из них два – на Кавказе и один – в Монт Венту во Франции) и три летних испытания в Алжире, Туркмениста­не и Таджикистане.

А также два обширных зимних испытания: первое в 1000 км восточнее от Москвы и второе, из-за лучшей надёжности в отношении экстремальных минусовых температур, в районе Сусумана.

При этом наши инженеры познакомились с местными испытателями, очень практичными и эффективными приёмами холодного запуска, искусством импровизации рус­ских партнёров.

Как теперь обстояло дело с людьми и страной? Через проект "Самара" дело дошло до значительного ускорения сотрудничества между инженерами АВТО­ВАЗа и Porsche.

Зачастую дискуссии с русскими специалистами в Вайсзахе доходили до чертёжных досок в конструкторских отделах.

Вайсзах стал также исходным мостом визитов русских делегаций к потенциальным поставщикам. Мы с охотой сопровождали наших партнёров в этих поездках, которые к тому же были полезными и для нас. И наоборот –  всё чаще немец­кие делегации ездили в Тольятти.

Со временем мы довольно близко познакомились с нашими партнёрами по переговорам. Словом, местные командировки на испытания сделали свое дело: жили вместе в негостеприимной местности, рассчитывая иной раз на импровизаторские и организаторские способности компании. Так учились взаимно ценить друг друга.

Праздники? Разрешите сказать и об этом. В каждой командировке на испытаниях бывали вечера, в которых праздновали большой компанией.

Самые прекрасные ужины даже в самой неприхотливой среде готовили за столом на­ши русские коллеги. Водка подавалась к столу в бутылках для минеральной воды. И свободные разговоры, ведущиеся при этом, не предназначались для посторонних ушей.

С изменением политического положения в начале 90-х гг. произошло также ослабление традиций: чисто мужские компании там и сям распадались.

Если в первое время мы ещё мало встречались с жителями городов и сел, то с течением времени это изменилось: благодаря гласности и перестройке выдавались также сердечные моменты бесед в дерев­нях.

Наши люди пользовались этим. Либерализация внешней торговли и откры­тие границ в Восточную Европу привели к тому, что русская автомобильная промышленность на собственной территории вступила в прямую конкурен­цию с западными производителями.

Наряду с подержанными автомобилями импортируется всё больше но­вых, что для отечественной промышленности представляет большую угрозу. У России ещё впереди большая волна автомобилизации. На средний и дальний период открыт гигантский по­тенциал сбыта.

Новое благосостояние в России, пожалуй, концентрируется в городах. Поэтому западные автомобили, которые сегодня попали в страну, могут отлично функ­ционировать в городских или близких к городским условиях.

Однако мы на Porsche убеждены, что России нужен свой автомобиль типа "Оки" или преемника "Самары", который бы лучше отвечал жёстким, специфи­ческим условиям страны.

Мы знаем, что экспорт русских автомобилей сегодня является дотацион­ным бизнесом. И всё же мы убеждены, что русские автомобили в ближайшем будущем должны быть конкурентоспособными на международном рынке, так как всё большая интернационализация товарного потока не обойдёт, разумеется, стороной и Россию.

Ключ к этому наверняка лежит в значительном приспособлении к за­ко­но­да­тельным нормам и стандартам качества Западной Европы.

Активное участие России в работе ЕЭК ООН в Женеве является, конечно, очень важным вкладом. Но ещё более рациональным было бы строгое выполнение законов ЕЭС.

На этом разрешите мне закончить. Двадцать лет сотрудничества между АВТОВАЗом и Porsche привели к убедительным результатам работы и создали доверитель­ные сердечные отношения.

Образовалось много дружеских связей, несмотря на напряжённую работу. А может, и благодаря этой работе, которую мы совместно и зачастую в трудных условиях осуществляли. Как недавно сказал один инженер-испытатель ф. Porsche: "Мы всегда были на голову выше политиков!".

Этот девиз "быть впереди" мы желаем российской автомобильной про­мы­ш­ленности, и особенно нашим друзьям на АВТОВАЗе. Доброго будущего с ориентированной на рынок, качественной продукцией и множеством довольных по­требителей. Желаем исполнения всего этого!

М.Коржов, конструктор.

Совместные исследования с фи­р­­мой Porsche по путям со­вершенствования двигателей ВАЗ привели к выводу, что на­иболее целесообразным направ­ле­нием является оптими­зация конструкции по камере сго­рания, повышение сте­пе­ни сжатия, а также улучшение харак­те­ри­стик систем пита­ния и зажигания.

Это удалось реализовать в семействе "Самары" на дви­га­телях для автомобилей ВАЗ-2108, -2109, -21099.

Решение об организации производства переднеприводных автомобилей се­мейства ВАЗ-2108 поставило перед нами задачу создания компактного двигателя, отвечающего возросшим требованиям по расходу топлива, токсичности и шумности.

Семейство таких двигателей – 1,1; 1,3; 1,5 л – было по новой размерности по межцилиндровому расстоянию (89 мм), с непосредственным приводом клапанов от кулачков распределительного вала через чашеобразные толкатели и приводом распределительного вала зубчатым ремнём.

Семейство двигателей создавалось на базе двух диаметров цилиндров – 76 и 82 мм, и двух ходов поршня – 60,5 и 71 мм. При этом двигатель рабочим объёмом 1,5 л с диаметром цилиндров 82 мм имел слитые цилиндры.

Двигатель 1,3 л прошёл комплекс доводочных работ на фирме Porsche в со­­ответствии с контрактом по автомобилю ВАЗ-2108.

Старт проекта ВАЗ-Porsche ознаменовался жёсткой дискуссией советских и немецких специалистов по выбору варианта концепции двигателя: по ком­поновке, разработанной ВАЗом, или по схеме двигателя SEAT, который к то­му времени проходил доводку на фирме Porsche. Выбор, к счастью, был сделан в пользу собственной разработки.

Конструкция нового семейства двигателей была спроектирована молодым коллективом: Г.Литвиным, В.Мешковым, А.Паламарчуком, А.Симульманом, А.Со­­­­­ро­киным и другими.

Чётко организованная система доводки вывела двигатель ВАЗ-2108 на уро­вень лучших современных образцов.

Опыт фирмы Porsche отразился в концепции рабочего процесса с высокой степенью сжатия, в более жёстких допусках на базовые детали, в методиках испытаний, гарантировавших долговечность всех узлов и эффективность параметров работы двигателя.

Техническая дирекция очень спешила с запуском нового двигателя. Чтобы уменьшить риск в период освоения нового автомобиля, было организовано изготовление опытно-промышленной партии модифицированных двигателей ВАЗ-2108, приспособленных к продольной установке на авт.ВАЗ-2106.

Для семейства двигателей ВАЗ-2108 была создана новая система зажигания с бесконтактным прерывателем-распределителем и катушкой зажигания с высокой энергией разряда, а также освоен по лицензии с французской фирмой "Солекс" новый карбюратор.

Параллельно с двигателем 1,3 л на ВАЗе были созданы его модификации: 1,1 и 1,5 л.

К тому же успешное освоение двигателей для ВАЗ-2108 послужило стимулом для создания двухцилиндровых двигателей для автомобилей "Ока" (об этом будет подробно рассказано в следующей главе).

Технические особенности двигателей ВАЗ-2108 – по рабочему процессу, по конструкции коленчатого вала и шатунно-поршневой группы – нашли развитие в проекте модернизации двигателей для автомобилей ВАЗ-2121. Был создан двигатель 1,7 л с повышенной степенью сжатия, модернизированной камерой сгорания, коленчатым валом с улучшенной уравновешенностью, новым поршнем и шатуном с плавающим пальцем.

Похожими методами был модернизирован и двигатель 1,45 л. Таким образом, семейство двигателей с межцилиндровым расстоянием 95 мм получило дальнейшее развитие.

В 80-е гг. двигатели ВАЗ достигли высокого технического уровня. К этому времени был полностью исключён дефект износа распределительных валов двигателей "классических" автомобилей ВАЗ. Это удалось сделать благодаря применению в производстве новой технологии упрочнения кулачков методом эле­ктродугового переплава.

На всесоюзной выставке в 1986 г. двигатель ВАЗ-2108 оказался в числе двух наиболее прогрессивных моделей (другим стал танковый мотор) и был признан соответствующим мировому уровню.

В успешном развитии двигателей ВАЗ значительную роль сыграло сот­ру­д­ничество с ведущими фирмами Европы, Японии и США.

Передовое технологическое оборудование, методы испытаний и доводки в процессе разработки, конструкция и технология производства базовых деталей, элементов уплотнений (поршневых колец, прокладок головки цилиндров, сальников) – всё это результат плотного и многолетнего партнёрства ВАЗа с мировым автомобильным сообществом.

Совместный проект "Гамма" с фирмой Porsche по разработке автомобиля ВАЗ-2108 на много лет предопределил атмосферу сотрудничества специалистов Тольятти и Вайсзаха.

Разработанная в Тольятти конструкция двигателя была подвергнута доб­ротной доводке – по показателям мощности, расходу топлива, токсичности, акустике, надёжности. ВАЗ получил настолько отработанную конструкцию, что при внедрении в производство ничего похожего на проблемы, подобные тем, что случилось при освоении двигателей ВАЗ-2101, не было.

С признательностью вспоминаю имена немецких специалистов: Ампферера, Бира, Грудена, Биндера и других, которые воспринимали наши проблемы как свои собственные. Сотрудничество с Porsche позволило внедрить на ВАЗе передовые методы разработки и доводки автомобильной и моторной техники.

В 80-е гг. двигатели ВАЗ были востребованы другими автозаводами страны: 2108 – на автомобилях ЗАЗ, 2106 – на автомобилях АЗЛК и ИЖМАШа.

По этой причине именно нашим конструкторам было дано поручение Мин­автопрома: разработать двигатели для новых автомобилей АЗЛК. В короткое время было спроектировано унифицированное семейство двигателей ВАЗ-321 с рабочим объемом 1,8 л, рассчитанное к применению на автомобилях АЗЛК, ИЖМАШа и АВТОВАЗа.

Данный проект основывался на конструкторско-технологической базе моторного про­изводства ВАЗа и был с самого начала ориентирован на минима­ль­ные капиталовложения.

Комплексный коллектив специалистов, руководимый Л.Новико­вым, работал с большим энтузиазмом. Достаточно сказать, что от момента выдачи чертежей в экспериментальный цех до сборки первого двигателя ВАЗ-321 потребовалось всего 100 дней.

Испытания двигателей шли успешно. Но, к сожалению, в дальнейшем стали происходить странные события. Проект ВАЗ-321 оказался втянутым в конкурс с "проектом" контракта АЗЛК с фирмой "Рикардо" на разработку двигателя для нового "Москвича"[23].

Конкурсная эпопея ВАЗ-321 сопровождалась изнурительными совещаниями на всех мыслимых и немыслимых уровнях. В результате чиновники-лоб­бисты сумели всё же "доказать" кому следует, что двигатель для "Москвича" в отечестве нашем разработать невозможно.

Сегодня памятником этому решению служит невостребованное оборудование на сотни миллионов долларов. У вазовцев же, участников конкурса, осталось от всего этого чувство недоумения и обиды.

А.Симульман, конструктор.

В 1978 году наше бюро было преобразовано в КБ головок цилиндров, и тогда же мы начали ра­боту над новым про­ектом ВАЗ-2108.

Работы сразу прибавилось и, наряду с молодыми спе­ци­а­листами, коллектив УПД пополнился инженерами из СКБ РПД. К нам пришли работать Л.Новиков, В.Мешков, А.Ро­зов и другие.

Это было напряжённое и счастливейшее время. Нам, мо­лодым и начинающим, крепко повезло, что мы начали абсолютно новый проект, который шёл на внедрение!

Мы разрабатывали опытные образцы, занимались доводочными работами. Вместе с технологическими служ­бами занимались изготовлением двигателя и в результате довели его до нужной кондиции, устранив все дефекты.

Никто из нас тогда не пользовался термином "параллельный инжиниринг", но именно таким образом мы и работали.

Одновременно шла разработка конструкции и технологии, испытания с оп­ределённой долей риска, подготовка производства и финансирование всего проекта.

Кстати, последнее очень важно: без своевременного финансирования в до­л­­ж­ном объёме затёртый сегодня термин "параллельный инжиниринг" есть не что иное, как слово "халва" в устах Ходжи Насреддина – произнеси его хоть сто раз подряд, во рту слаще не станет.

С теплотой и благодарностью вспоминаю: Л.Овчинникову, которая помогала грамотно разработать детали, требующие литых заготовок; В.Шершнева, модельщика от бога, с которым вместе разбирались с оснасткой; Ю.Круглова, с которым выясняли на разметке, что же мы в итоге отлили; М.Пустотина, который умел творить чудеса на сугубо механическом координатно-расточном станке; А.Бригинца, уникального технолога, всегда думающего не только о том, что он делает, но и зачем.

Но был один человек, без которого вообще вряд ли получилось бы то, что получилось. Это – В.Акоев, заместитель технического директора, руководитель проекта 2108 на его финишном этапе.

Он обладал удивительным качеством сочетать зачастую противоречивые интересы участников процесса исключительно на пользу конечной цели дела.

И мне кажется, что он никогда не принимал решений ради сиюминутной выгоды. Именно такой, как мы сейчас говорим, менеджмент и обеспечил успех дела в установленные сроки.

Результатом нашей работы стал двигатель ВАЗ-2108, который в то время был на уровне мировых образцов в своём классе, а по некоторым параметрам (расход топлива, уровень шума, тяговые  характеристики, антидетонаци­он­ные качества) и превосходил их. Подтверждением тому были положительные от­зывы потребителей из европейских стран.

На мой взгляд, одним из важнейших факторов успеха было то, что совместными усилиями руководства и инженеров было чётко и честно определено, что мы можем хорошо сделать сами, а по каким вопросам требуется поддержка зарубежных партнёров.

Так, мы оставили за собой общие вопросы компоновки двигателя и оп­ределение конструктивных решений его узлов и деталей. Нашими зарубежными партнерами были фирмы: Riken (Япония) по поршневым кольцам; KS (Германия) по поршню; Uniroyal (Италия) по зубчатому ремню газораспределительного механизма; Solex (Германия) по карбюратору; Sofica (Франция) по радиатору системы охлаждения; Elring (Германия) по прокладке головки цилиндров. Всё остальное мы сделали сами.

По испытаниям был заключен контракт с фирмой Porsche (Германия), благодаря чему ВАЗом был получен методический опыт испытаний двигателя. Крепкую поддержку оказывала фирма UTS (Италия), с которой был заключён контракт по технологической части проекта, а также другие фирмы-постав­щики технологического оборудования.

Надо сказать, что на начальном этапе работ фирма Porsche пыталась пре­д­ложить свою концепцию двигателя. Эта концепция была тща­тельно оценена нашими специалистами. И весьма аргументированно отклонена, для че­го на­шему коллективу пришлось, конечно, изрядно потрудиться.

Как впоследствии выяснилось, нам предлагалась конструкция, повторяющая разработку фирмы Porsche для автомобиля SEAT Ibiza. Такой двигатель много лет позднее был испытан на ВАЗе, и мы ещё раз убедились в правильности принятого решения в пользу своей конструкции.

Объём работ по проекту ВАЗ-2108 требовал привлечения больших ин­же­нерных ресурсов. И если в 1976 году в отделе было 38 человек, то к концу 1986 года коллектив увеличился до 66 человек. Это десятилетие завершилось крупной структурной перестройкой отдела, связанной с созданием НТЦ.

Л.Вихко, конструктор. Разработка началась во втором полугодии 1978 года. Ещё когда дизайнеры делали макет внешнего вида автомобиля, начальник бюро Л.Мурашов высказал большое сомнение, нужна ли такая широкая боковая дверь.

Доводы его были весомыми – дверь получится очень тяжёлой и поэтому на петли и на замок нагрузка будет чрезмерной. Надо будет усиливать и петли, и элементы замка, а также переднюю и центральную стойки кузова.

Кроме того, широкая дверь потребует большего места для парковки автомобиля из-за опасности задеть соседние машины при открывании двери.

Я был согласен с Мура­шовым и предложил дизайнерам уменьшить ширину двери на 200 мм и сдвинуть вперед на эту величину центральную стойку кузова. Дизай­неры с этим предложением не согласились, очевидно, они чувствова­ли какой-то шарм во внешнем облике этого автомобиля.

Второй из серьёзных претензий конструкторов-кузов­щи­ков к дизайнерам была форма облицовки радиатора, которая заходила наверх, вследствие че­го капот оказался зажатым по длине: спереди – облицовкой радиатора, сзади – рамой ветрового окна.

Кузовщики предлагали отдать капоту часть облицовки радиатора, то есть продлить капот до самой решётки. С этим предложением ни дизайнеры, ни главный конструк­тор тогда не согласились[24].

Были и более мелкие предложения кузовщиков по макету: сделать пошире рамки дверей, поднять низ двери на 20 мм, чтобы дверь при открывании не задевала за бордюр тротуара, продлить жёлоб крыши до двери задка, т.к. именно по такой трассе намечалось соединение крыши с боковиной.

И ещё – сдвинуть назад хотя бы на 10 мм наружное зер­кало, чтобы разместить привод для его регулировки. Но все эти пред­ложения дизайнерами были отклонены.

А когда началась работа по вычерчиванию сечений поверхности кузова ("разработка поверхности"), то дизайнеры стали высказывать претензии к ку­зовщикам, что конст­рукторы уменьшили радиусы закруглений на переходах от горизонталь­ных к вертикальным поверхностям кузова (капот-крыло, крыло-бо­ковина, боковина-задок).

Дошло до того, что они пригласили к кузовщикам главного конструктора, и нам пришлось демонстрировать бумажки, где были указаны величины радиусов, оговоренные с дизайнерами и скреплённые их подписью.

Позднее, когда автомобиль 2108 уже начал сходить с конвейера, среди ди­­зайнеров возникло выражение "кузов – фонарный". Очевидно, имелась в виду неудовлетворённость слишком "жёсткими" линиями из-за малых радиусов скруг­лений поверхностей[25].

При выборе силовой схемы кузова (а трудности здесь чаще всего встре­чаются по передку) у кузовщиков не было неясностей, т.к. ещё раньше были выработаны четыре варианта формы и размещения пе­редних лонжеронов, под­косов и соединительных деталей.

Эти вариан­ты были просчитаны на ЭВМ в Горьковском проектно-тех­но­ло­гическом институте (ГПТИ).

В результате было решено, что с учётом крепления двигателя и поло­же­ния рулевых тяг и рычагов передней подвески лучше всего пропу­стить лонжероны поверху, соединив их с серединой передней стой­ки боковины.

Но когда начались работы с фирмой Porsche, то их специа­листы однозна­чно заявили, что такая схема не годится. Мы стали аргу­ментировать свою по­зицию, приводя в пример переднеприводные автомо­били FIAT.

Специалисты Porsche ответили: "Да, всё это так, но владелец автомобиля будет недоволен, когда после не очень сильной ава­рии с него потребуют за ремонт автомобиля большую сумму, т.к. обя­зательно будет деформирован проём передней двери. Поэтому пе­редние лонжероны должны входить в порог пола, а основание всего кузова должно быть усилено".

Довод был разумным, и мы были вынуждены с ним согласиться.

Специалисты Porsche разработали подробнейшее техническое зада­ние на весь автомобиль, распределив в нём работы за Porsche и за ВАЗом.

В мае-июне 1980 года группа конструкторов по двигателю, шасси и кузову была командирована на фирму Porsche для участия в разра­ботке конструкции и для приёмки документации. Было решено, что фирма Porsche по кузову де­лает только компоновки, а на ВАЗе по ним делают чертежи.

По силовой схеме передка у специалистов Porsche были свои сом­нения, поэтому было принято решение, что по первой компоновке сразу же делаются детали (без чертежей, я сам проверял эту компо­новку!). Собирается кузов и проводятся испытания на фронтальный удар.

Через 4 месяца кузов был собран и испытан, причём ход испытаний снимался скоростными кинокамерами.

Я впервые видел, как после про­смотра фильма плёнку перематывают обратно и было смешно видеть, как пролитые вода и масло быстро поднимаются вверх, картер двига­теля "зарастает", радиатор восстанавливается и неповреждённый ав­томобиль откатывается назад.

На фирме собрали совещание конструк­торов и испытателей, были выслушаны мнения разных специалистов и принято решение о доработке лонжеронов. На моё замечание, что сто­ило бы сделать гофры на лонжеронах, как это сделано на демонстра­ционном кузове, стоящем в вестибюле фирмы, начальник отдела кузо­вов Porsche отмахнулся и сказал: "Ну, это для докладов".

До сего времени жалею, что не удалось выбрать время, чтобы подробно с ним об этом пого­ворить. Считаю, что введение гофр, отверстий и вырезов на силовых элементах делает эти элементы более "мягкими" на удар. Думаю, что при подробном разговоре удалось бы многое уточнить.

Конечно, не всё шло гладко. Первую же компоновку мы забрако­вали, и не потому, что нашли в ней какие-то неувязки. Просто линии на ней были слишком тонкими и мы по опыту знали, что с такой компоновки копии на ВАЗе получатся "слепыми".

Начальник бюро техдокумента­ции Porsche долго не мог понять, чем мы не­довольны, а когда понял, то снял копию с компоновки и показал её нам.

Придраться было не к чему, линии были довольно различимыми, и компо­новку эту мы подписали.

Но я тогда подумал: А что получится на ВАЗе? В.Ашанин, наверное, вряд ли сможет снять хорошо видимую копию с таких линий. Но замечаний с ВАЗа, слава Богу, не последовало.

Непривычно было видеть, в каких условиях работают на фирме. В помещении конструкторов по нашим меркам темновато, карандаши жёсткие, линии по­лучаются тонкие. Но, как ни странно, глаза напрягать не приходится, свет равномерный, теней на чертеже от лекала или от линейки нет.

Я посмотрел на потолок. Оказалось, что лампы дневного света расположены треугольником, и к тому же ещё утоплены в нишах потолка. Поэтому, когда отрываешь глаза от чертежа и смотришь по­верх столов, то свет от ламп в глаза не попадает.

Однажды со стороны окон послышался какой-то шум. Оказалось, что чуть приоткрылись жалюзи, закрывающие окна. Привод жалюзи контролируется фо­­тоэлементом, который среагировал на то, что туча закрыла солнце.

Ну ладно – рабо­та. Но дома, где мы жили, тоже было темно. По вечерам приходилось много работать. Лампочка в комнате была обычная, т.е. не очень яркая, да ещё за­крытая абажуром, сплетенным из ивовых прутьев.

Я поднимал этот абажур по проводу и прицеплял к проводу бельевую прищепку, чтобы абажур не опустился на лампочку. Конечно, тут уж претензий по теням от линейки предъявлять было некому.

В конструкторском зале Porsche пол был покрыт ворсистым ковром, поэ­тому шум шагов не мешал работающим, говорили люди между собой без по­вышения голоса.

Только раз довелось услышать, как орали друг на друга два начальника бюро из-за непредусмотренных отверстий в две­ри автомобиля ВАЗ-2108 под крепление обивки. Один орал, что коор­динаты этих отверстий он сообщал, а другой в том же духе доказы­вал, что не сообщал.

Удивился я несказанно. И у нас на ВАЗе были случаи недовольства друг другом, но такого прямо-таки базарного крика встречать не доводилось. Что ж, немцы тоже люди.

Курят прямо на рабочих местах, ра­ботает вытяжная вентиляция, дым уходит в потолок, но чаще курят в отдельной комнате на этом же этаже, где можно не только покурить, но и выпить какой-нибудь напиток и съесть пирожок или сдобную булочку.

В целом, атмосфера в конструкторском отделе от ковра, жалюзи, приглушённого света ламп и негромкого разговора очень способствует продуктивной работе.

Ко второй компоновке Porsche у нас тоже были замечания. В их варианте горизон­та­ль­ный уплотнитель опускного стекла двери был составным и представлял собой сое­динение деталей из четырёх разных материалов: сталь, алюминий, пластмасса и резина. Это было неприемлемым.

Но руководитель вазовской делегации Я.Непомнящий, утверждавший наши за­ключения по компоновкам, с таким мнением не согласился.

Тогда я сказал ему, что если он утвердит эту компоновку, то работать на ВАЗе нор­мально я не смогу. На его вопрос: "Почему?" – я ответил, что тогда моё рабочее место будет находиться не на заводе, а в постоянной командировке в Москве.

Ведь придётся обхаживать Минчермет, Минцветмет, Нефтехимпром и Мин­химпром, доказывая им необходимость применения именно этих материалов и именно в таком виде.

В итоге наши замечания он подписал. Но специалисты Porsche прикинулись простачками и спросили, чего же мы хотим. Мы объяснили, но их этот ответ не удовлетворил.

На следующий день Е.Носенко сказал мне, что видел во дворе фирмы автомобиль Volkswagen, уплотнитель которого отвечает нашим требованиям. Мы немедленно туда отправились.

На наше счастье, дверь оказалась незапертой. Мы осмотре­ли уплотнитель, вытащили его кончик, намазали его пастой от шариковой ручки и отпечатали на листке бумаги контур сечения. Себе ос­тавили копию, а один экземпляр официально передали конструкторам Porsche.

Смущало нас одно: кромка окна у этого автомобиля была отогнута вверх, складывалась вдвое и опускалась вниз, а усилителя двери не было. На эти кромки и надевался уплотнитель. А в нашей конструкции двери не за что было зацепить нижний край уплотнителя, потому что на кромке двери был предусмотрен усилитель.

Но когда спе­циалисты Porsche получили наше предложение, они нисколько не смути­лись и предусмотрели в усилителе двери вырезы с отогнутыми лепест­ками, за которые и зацепили уплотнитель. Да, опыт у них большой, ни­чего не скажешь!

Несколько затянулось решение вопроса по конструкции ниши за­пасного ко­леса. Технологи итальянской ф. UTS, которые подключились к разработке те­х­нологии для изготовления и сборки деталей и узлов автомобиля ВАЗ-2108, заявили, что разработанная на ВАЗе прямо­угольная ниша требует очень многих точек сварки.

Конструкторы Porsche предложили круглую нишу, причем вырубленный из пола круг использо­вался в качестве днища ниши, а для боковых стенок предусматривалась свёрнутая полоса стали.

Была ещё одна интересная идея – дно ниши соеди­нять с боковыми стенками не сваркой, а завальцовкой. Но в этом вари­анте несколько смущала возможность коррозии в зоне завальцовки.

Наконец, технологи UTS предложили получать нишу штамповкой непосред­ственно в заднем полу, такая большая глубина вытяжки пола их не смущала. Однако специалисты Porsche засомневались: будет ли соответствовать кузов с таким полом испытаниям на удар сзади.

Их опасения подтвердились после проведения такого удара на опытном образце. Возник вопрос об усилении задних лонжеронов и о вводе двух новых усилителей. Началь­ник бюро каркаса кузова Л.Му­рашов предложил вместо двух усили­телей один.

Специалисты Porsche попросили время на обдумывание этой идеи, а через неделю на ВАЗ поступила телеграмма: "Соглас­ны с усилителем господина Морашова". Я несколько дней называл его "Господин Морашов".

По компоновкам Porsche по заднему сиденью у нас тоже было нес­колько возражений. Так, мы считали, что петлю подушки заднего сиденья надо штам­по­вать из стали, а не из алюминиевого профиля, предложенного специа­ли­стами Porsche.

Непомнящий внимательно нас выслушал, но с нами не согласился. Дескать, увеличивается вес кузова.

А когда увидел, что пружина крючка замка спинки первая наткнётся на фи­к­сатор, сам рассмеялся. Пригласили начальника бюро Porsche. Рас­сказали ему о наших сомнениях, заключив в конце беседы, что мы вообще не поняли, как работает эта пружина.

Начальник бюро нахмурился и проворчал: "Я же его предупреждал!". Конструктора, ко­торый делал эту компоновку, уже через неделю на фирме не ока­залось, но по материалу для петли споры продолжались.

Непомнящий сказал мне: "Ну, что вы настаиваете? Ведь они просчитали эту петлю на ЭВМ!".

Я от­ветил, что пусть тогда покажут результаты расчёта. Только после этого специалисты Porsche согласились со стальной петлёй.

И вообще я заметил, что на Porsche начальство горой стоит за под­чи­нён­ных, до хрипа в голосе отстаивая мнение своих специалистов.

Таким же непростым был разговор о салазках переднего сиденья. У Porsche был свой вариант конструкции. Мало того, что профиль салазок был очень сложным, но и вес их был раза в два боль­ше, чем вазовских.

На наше замечание, что предложенные салазки очень сложные, тяжёлые и поэтому дорогие, специалисты Porsche показали нам три варианта конструкции салазок и их цены. Пред­ложенный ими вариант был даже дешевле, чем самый лёгкий из этих трёх вариантов.

Но мы настаивали, что конструкция салазок должна быть наша, объясняя, что она уже отработана и успешно применяет­ся на автомобиле ВАЗ-2105. Кроме того, ВАЗ не закупает салазки у сторонней фирмы, а делает их сам.

Тогда специалисты Porsche потре­бовали, чтобы мы дали им наши салазки для проведения испытаний. Только после того, как салазки были получены с ВАЗа и испытаны, их специалисты согласились с нашим предложением.

Очень много времени ушло на решение казалось бы совсем вто­росте­пенных вопросов – ширина рамок дверей и трасса сточного жё­лоба крыши.

Так, для боковых дверей нашими дизайнерами были предложены слишком уж узкие рамки.

Доводы конструкторов о том, что на рамках дол­жно быть отведено место для зафланцовки наружной панели на внут­реннюю, на размещение уп­лот­ни­теля сте­кла двери и на заход стекла за уплотнитель на определенную величину, дизайнеры во внимание не принимали.

А предложение специалистов Porsche, по счастью, совпало с предложением наших конструкторов.

По жёлобу крыши дизайнеры предложили такую трассу – вверх над рамкой передней двери, горизонтально над две­рями и затем вниз над рамкой задней двери.

Наши конструкторы доказыва­ли: во-первых, жёлоб должен не спускаться по задней двери, а проходить горизонтально до окончания стыка крыши с бокови­ной, т.е. до двери задка; во-вторых – опускающаяся часть жёлоба то­лько увеличит аэродинамическое сопротивление движению автомоби­ля.

Специалисты Porsche предлагали то же, что и наши конструкторы, и приводили в качестве примера трассу жёлоба на автомобилях-ана­логах. Наши ди­­­зай­неры эти доводы выслушивали, но упорно стояли на своём.

Прорабатывался вопрос и о рамочных дверях, т.е. рамку двери делать отдельно и потом приваривать её к двери. Заманчивыми в этом варианте было два соображения: во-первых, резко уменьшался отход металла при штамповке дверей; во-вторых, рамку можно было делать гораздо ýже. А если делать её из алюминиевого профиля, то можно было сделать её даже ещё более узкой, чем предлагали дизайнеры.

Но возникал вопрос – как гнуть рамку в двух плоскостях? Ведь стёкла на автомобиле 2108 с самого начала предполагались не плоские, как на всех прежних моделях ВАЗ, а гнутые.

Гнуть профиль в одной плоскости на ВАЗе умели, а как гнуть в двух плоскостях – такого опыта не было.

Я.Непом­нящий и Е.Носенко съездили на фирму в Германии, где делали рамки для дверей из алюминия. Выяснилось, что после каждой опера­ции – профилировки, отрезки, гибки, сварки и т.д. – проводился стопроцентный ко­н­­троль и правка заготовок. То есть, для массового производст­ва автомобилей этот метод не годился.

Проблема по ширине рамки была решена, когда специалисты Porsche немного уме­ньшили сечение уплотнителя стекла и предложили невероятный угол наклона двери при штамповке. Технологи Porsche и UTS с таким углом согласи­лись[26].

Эти два момента и позволили несколько уменьшить ширину рамок дверей. Дизайнеры ВАЗа были вынуждены, наконец, согласиться с такой шириной ра­мок и с такой трассой сточного жёлоба.

Но время на эти споры было потрачено недопустимо много, в результате чего график разработки кон­струкции автомобиля на фирме Porsche оказался чуть ли не под угрозой срыва.

 Все свои предложения и все совместные решения ф. Porsche оформ­ляла официальными протоколами. Этим она готовила себе защиту на случай серьёзного разбирательства спорных вопросов и возможных будущих обвинений в свой адрес.

Разработку конструкции стеклоподъёмника вела одна итальянская фирма (названия не помню). Приехавший на Porsche представитель этой фирмы по­смотрел ком­поновку двери, выяснил для себя всё, что ему было необходимо, и сказал, что через две недели он пришлёт компоновку разработанного на фирме стеклоподъёмника.

Специалисты Porsche поворчали: "Посмотрим, как это он успеет сделать такое за две недели, да и какое будет качество этого стеклоподъёмника?". А я про себя подумал: "Ну, хорошо, Porsche – фирма солидная, имеет авторитет в мире, но зачем же так много мнить о себе? Разве неизвестны также во всем мире и достижения итальянцев?".

Но прошли обещанные две недели – итальянцев нет. И только ещё дней через десять появился фирмач с компоновкой, извинился за опоздание и ска­зал, что в итальянском аэропорту была длительная забастовка.

Специалисты Porsche внимательно изучили компоновку, за­дали несколько вопросов и были представленной разработкой удовлетворены.

Главное отличие этой конструкции от нашей заключалось в том, что мы твёрдо держались за схему стеклоподъёмника автомо­билей ВАЗ-2101 и 2105, а итальянцы в своей конструкции пре­дусмотрели жёсткую стойку, по которой вертикально скользил кронштейн, несущий стекло.

Ветви тросов от роликов к приводно­му механизму были заключены в гибкую оболочку, поэтому вся конструкция стеклоподъёмника получилась агрегатированной, что облегчало его мон­таж на дверь, не проводя никаких подсборок и, главное, никаких регулировок.

Большую помощь нам оказали специалисты Porsche в выборе конст­рукции замка боковой двери. Они похвалили замок, разработанный нашим конструк­тором В.Епишиным, отметив его простоту и компактность, но посоветовали всё же принять замок фирмы Bomoro. Особо отметив при этом, что нём запирающий элемент удерживается вторым подвижным элементом наподобие бо­р­цовского при­ёма "захват".

Разговор простым не получился. Я возразил, что в нашем замке запи­ра­ющий элемент подпружинен, поэтому он никогда не отойдёт от запи­ра­емого элемента.

Тогда начальник КБ механизмов г-н Колель положил пальцы на край стола и сказал: "Представьте себе, что пальцы – запирающий элемент, а стол – за­пи­раемый. Ведь при движении автомобиля происходит вибрация (он поёрзал пальцами), и ваш запирающий элемент мо­жет от края сто­ла отойти".

Я повторил, что запирающий элемент нагружен пружиной и поэ­тому он не сдвинется. Г-н Колель[27] сказал: "А вибрация?". И вновь поёрзал пальцами. Я опять не согласился.

Тогда он и задал вопрос:

– Вы гарантируе­те, что Ваш замок не откроется, скажем, один из тысячи?

– Да.

– А один из 10 тысяч?

– Да.

– А один из 100 тысяч?

Я подумал: "В год будем выпускать 220 тысяч автомоби­лей 2108. И надо быть твёрдо уверенным, что даже на одном-единст­венном из этих автомобилей замок не откроется самопроизвольно".

А мой оппонент не торопит и добавляет:

– Учтите, что в Америке вы тоже собираетесь продавать свои автомобили, а там судебный процесс стоит очень и очень дорого. Был такой случай, когда у владельца автомо­биля Porsche-911 пассажир на повороте выпал из автомобиля и погиб. В конце концов нам удалось всё же доказать, что замок двери не мог от­крыться самопроизвольно. Фирма Porsche этот процесс выиграла, но каких трудов это стоило!

Я вынужден был согласиться с замком Bomoro, хотя знал, что это – дополнительные расходы со стороны ВАЗа.

Приехавшему на Porsche Г.Мирзоеву я слово в слово повторил разговор с г-ном Колелем, и он тоже согласился применить замок Bomoro. И очень хорошо, как оказалось, потому что при выпуске автомобиля ВАЗ-2108 никогда не отмечался дефект "тяжёлое закрывание дверей", как это бы­ло на прежних вазовских моделях.

Тут, конечно, сыграл свою роль и уплотнитель проёма боковой двери. Спе­циалисты Porsche предложили "двухэтажный" уплотни­тель фирмы Schle­gel. В нём была не одна трубка, а две, располо­женные одна над другой.

Когда в дальнейшем стали заключать контракт на поставку оборудования и ос­настки для производства этого уплотни­теля в нашей стране, в Москве были проведены переговоры – сначала с итальянской, а затем и с японской  фирмами.

Итальянский специалист, приехавший в Москву, с апломбом заявил: "Сразу видно, что этот уплотнитель проектировал человек, совершенно не разбирающийся в вопросах тео­рии уплотнения".

Я, грешным делом, подумал, что он научит меня чему-нибудь умному, и объяснил, зачем и почему сделан каждый элемент уплотнителя.

Тут итальянец, забыв о своих словах, сказал: "О-о, Вы прекрасно разби­раетесь в вопросах теории уплотнения!".

На следующий день были про­ведены переговоры и с японской фирмой. Приехали пять человек. Стар­ший из них, очевидно, руководитель, сидел в центре стола, а по бо­кам от него сидели остальные.

Руководитель вёл разговор на английском языке, а его подчинённые сидели с опущенными глазами. Я первый раз видел японцев, и мне было непонятно, глядя на их неподвижные лица, слушают они или дремлют.

Тут я до­пустил неловкость и спросил: "А какой Вы предлагаете каркас?". Тут все японцы открыли глаза и стали вертеть головами, глядя то друг на друга, то на своего руководителя. В воздухе стояло: "Каракас! Каракас?". Ру­ководитель спросил меня, что такое "Каракас", а когда я пояснил ему, он сказал: "А-а, инсерито!". Тут все японцы успо­коились и вновь "ушли в себя".

Переговоры с японцами возобновились на следующее утро. Их спросили, когда они успели всё просчитать и прийти с готовыми цифрами. Руководитель ответил по-русски: "Мы ра­ботали всю ночь".

Контракт, однако, был заключен с итальянцами, т.к. они запросили меньшую сумму денег, а каркас из проволоки, переплетённый хлопчато-бу­маж­ны­ми нитями, заменили стальной полосой с просечками.

Поднять нижнюю кромку боковой двери решили, когда специалис­ты Porsche предложили то же, что и конструкторы ВАЗа, и по той же причине (об этом говорилось выше).

Когда специалисты Porsche приехали на ВАЗ, чтобы проинспекти­ровать ход изготовления чертежей по своим компоновкам, то они очень удивились, что конструкторы ВАЗа сделали всё правильно и в преду­смотренные графиком сроки.

Г.Троицкий, конструктор. В апреле 1978 г. началась работа над проектом кузова авт. ВАЗ-2108. В апреле-мае 1978 г. в отделе была выполнена ра­з­работка поверхности кузова, параллельно велось проектирование деталей и уз­лов кузова, закончившееся в октябре 1978 г., когда чертежи на кар­кас ку­зова были выданы для изготовления опытных образцов.

Очень тесная и дружная работа проводилась кузовщиками с отделом общей компоновки, в частности, с ведущими конструкторами проекта А.Ми­л­ле­ром и А.Мос­калюком.

По настоянию дизайнеров была спроектирована дверь задка – без стального каркаса. К стеклу при­креплена нижняя пластмассовая накладка – панель, на которой уста­навливались замок двери и стеклоочиститель.

Дверь подвешивалась на каркас кузова с помощью петель со сферическими шарнирами.

Были изго­товлены опытные образцы автомобилей, но на первых же километрах испы­таний на булыжнике стекло разрушилось из-за инерционных воздействий закреп­ленного на нём моторедуктора стеклоочистителя.

Видимо, этот проект стеклянной двери просто обогнал свое время.

В апреле 1979 г. была проведена разработка поверхности ку­зова ВАЗ-2108 второй серии, а в июне-октябре 1979 г. разработка конструкции крыши, рамы ветрового окна и ветрового стек­ла для кузова ВАЗ-2108 второй серии.

В период с 12 по 16 июля 1979 г. в отделе проектирования кузовов находи­лись представители ф. Porsche, в том числе г-н Срок – начальник отдела проектирования кузовов фирмы. 16 августа в отделе художественного проекти­ро­вания побывали ещё специалисты с фирмы – Лапин (русский, бывший сибиряк, начальник дизайн-центра Porsche) и Мёбиус – его заместитель.

Специалисты фирмы Porsche изучали как макеты, так и опытные образцы ВАЗ-2108. В это время как раз шла предварительная подготов­ка к заключению контракта на сотрудничество в части проектирова­ния этого автомобиля.

В период с 1 по 6 октября того же года главный конструктор Г.Мирзоев и начальник ОПК Л.Вихко выезжали в Москву к министру автомобильной про­мышленности на переговоры с ф. Porsche.

В ноябре-декабре 1979 г. начальник КБ каркаса кузова Л.Мура­шов выезжал в командировку в Японию по изучению работы по проектированию с помощью компьютерной техники.

В октябре 1979 г. на ВАЗе побывали специалисты с ф. Porsche и подробно изучали конструкцию передка и отопителя ВАЗ-2108 разработки ВАЗа для 1-й и 2-й серий образцов.

На ВАЗе в это время, а именно в период декабря 1979 г. – марта 1980 г. велась разработка конструкции кузова ВАЗ-2109.

В декабре 1979 г. (если быть точным, то 05.12.79) в УГК были представители фирмы FIAT, изучавшие конструкцию кузова ВАЗ-2108 для выработки предложений по технологии производства кузова на ВАЗе. Они также очень тщательно осматривали опытные образцы.

08.01.80 в ФРГ выехал Г.Мирзоев и подпи­сал приложение к контракту с фи­рмой Porsche. С этой даты контракт вступил в силу.

На Porsche должны были находиться и участвовать в разработке конструкции одновременно пять специалистов-конструкторов ВАЗа – по кузову, двига
